Описание

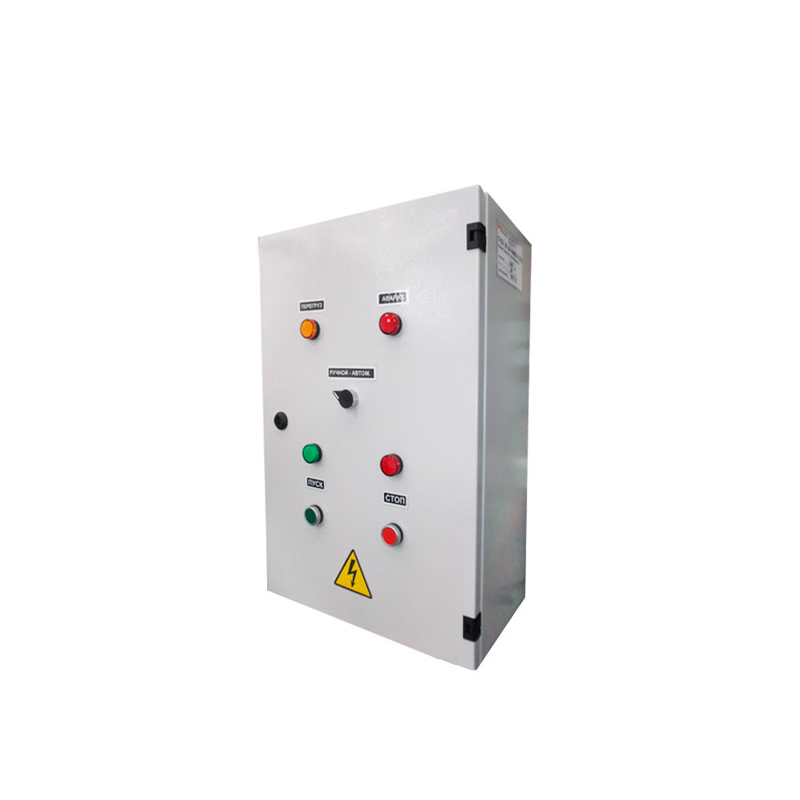

Станции управления защиты двигателя СУЗД-М предназначены для гармоничного объединения функций энергосбережения с автоматизированным управлением, частотным регулированием и защитой трехфазных асинхронных электродвигателей, насосов, вентиляторов, компрессоров, подъемного и транспортного оборудования, оборудования автоматизированных линий промышленных установок с напряжением питания 3х220/380 В мощностью от 0,25 до 630 кВт.
Выполняемые функции
СУЗД-М04(06):
- работа по заданному алгоритму;
- управление присоединениями в четырёх режимах ручной, автоматический, дистанционный и телеуправление;
- цифровая и световая индикация контролируемых параметров;
- защиты в составе частотного преобразователя.
- перечень функций защит и автоматики зависит от выбора исполнения микропроцессорного реле защиты двигателя РДЦ-04 и РДЦ-06;
СУЗД-М04(06)Ч:
- объединение потоковых линий и других автоматизированных установок в АСУ ТП;
- экономия электроэнергии до 60%;
- минимальный износ двигателя и приводного агрегата;
- автоматический плавный пуск и работа по заданному алгоритму (частотный преобразователь и контроллер);
- контроль оборотов электропривода по обратной связи (датчики);
- управление присоединениями в четырёх режимах ручной, автоматический, дистанционный и телеуправление;
- цифровая и световая индикация контролируемых параметров;
- перечень функций защит и автоматики зависит от выбора исполнения микропроцессорного реле защиты двигателя РДЦ-04 и РДЦ-06;
Характеристики
| Функции устройства | Наличие |
| Номинальные токи | + |
| Защита от перегруза по току | + |
| Защита от больших импульсных перегрузок (КЗ ротор) | + |
| Защита от работы с недогрузкой (по сухому ходу) | + |
| Защита от понижения питающего напряжения | + |
| Защита от превышения питающего напряжения | + |
| Защита от асимметрии токов | + |
| Защита от превышения уровня тока утечки на землю | + |
| Защита от неправильного чередования фаз | + |
| Защита от снижения сопротивления изоляции обмоток двигателя перед пуском | + |
| Защита от залипание контактов пускателя перед пуском | + |
| Защита от обрыва фаз | + |
| Мониторинг и индикация: ток по каждой фазе | + |
| Мониторинг и индикация: напряжение в сети по каждой фазе | + |
| Мониторинг и индикация: частота питающей сети | + |
| Мониторинг и индикация: cos φ электродвигателя | + |
| Мониторинг и индикация: текущая температура двигателя * | + |
| Мониторинг и индикация: текущая активная, реактивная и полная мощность двигателя | + |
| Непосредственное измерение температуры ЭД внешним датчиком температуры (ДТ) | + |
| Сброс аварийных параметров | + |
| Пароль | + |
| Счётчик моторесурса двигателя | + |
| Встроенный интерфейс RS-485 | + |
| Возможность отключения неиспользуемых функци | + |
| Журнал событий (до100) (энергонезависимый) | + |
| Автоматические повторные пуски (до 5) | + |
| Автоматическое включение резерва (АВР) | + |
| Плавный пуск по схеме «Υ-∆» | - |
| Плавный пуск с применением устройства плавного пуска | +/- |
| Частотное регулирование двигателя с применением частотного преобразователя | +/- |
| Управление двигателем с помощью ПЛК | + |
| Работа двигателя в реверсом режиме | +/- |
| Световая индикация перегрузки по току | + |
| Управление двигателем по времени суток | + |
| Управление двигателем по датчикам уровня | + |
| Управление двигателем по датчику «сухого хода» | - |
| Управление двигателем по датчику «затопления» | - |
| Управление двигателем по датчикам температуры | - |
| Освещение внутри СУЗД | +/- |
| Обогрев внутри СУЗД | + |
| Световая индикация состояния двигателя ВКЛ/ОТКЛ | + |
| Предупредительная, аварийная сигнализация | + |
| Звуковая сигнализация аварии | +/- |
| Режим работы СУЗД «РУЧНОЙ» - «АВТОМАТ.» | + |
| Управление двигателем «ПУСК» - «СТОП» | + |
| Аварийный останов кнопкой типа «грибок» | +/- |
| Розетка для обслуживания | +/- |
Модификации
Станции управления защиты двигателя СУЗД-М изготавливаются в таких тиописполнениях:
- СУЗД-М04(06) - станция управления и защиты с применением промышленного контроллера и микропроцессорного реле, что позволяет управлять небольшими технологическими установками;
- СУЗД-М04(06)Ч - станция управления и защиты с применением промышленного контроллера на базе микропроцессорных реле защиты и частотным регулированием крутящего момента и частоты вращения электродвигателя(насоса) по обратной связи, что позволяет управлять большими сельскохозяйственными, промышленными, технологическими установками автоматизации зданий и объединение в АСУ ТП.
