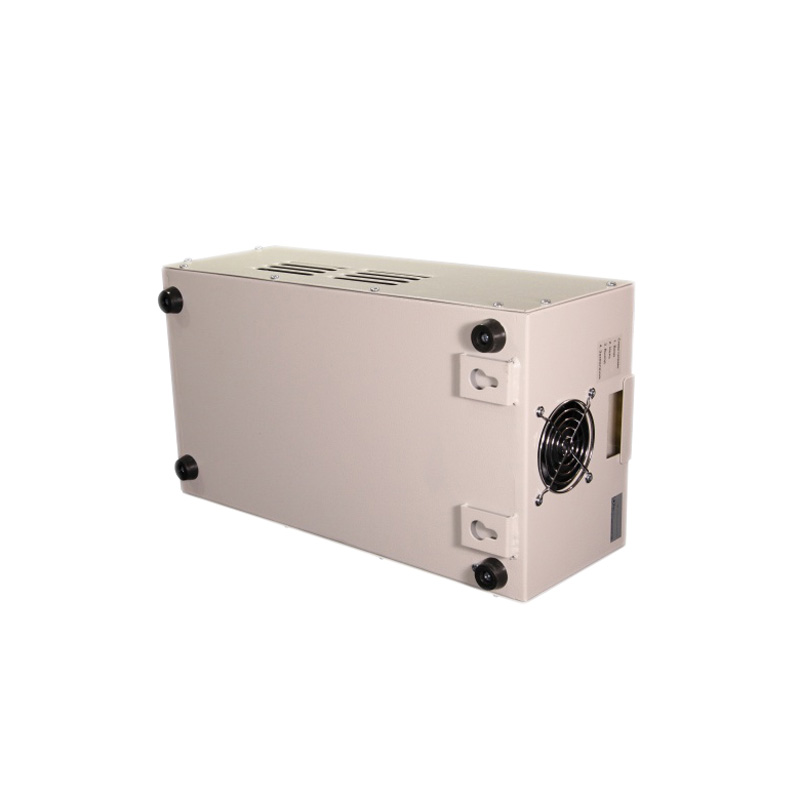

Стабилизатор Phantom ЭЛИТ серия VS

Стабилизатор напряжения Phantom «ЭЛИТ» серия VS являются электронными устройствами, функционирующими на принципе изменения напряжения с использованием вольтодобавочного схемного решения.

Назначение

Используются для организации электропитания различного электротехнического оборудования.

Отличительными особенностями стабилизаторов VS являются:

  • выходные ключи тиристорного типа,
  • плавная ФИМ-регулировка выходного напряжения,
  • защита от перенапряжения, перегрева, КЗ и др.,
  • индикация рабочего режима и напряжения на входе/выходе,
  • исполнение напольное/настенное,
  • режим эксплуатации – круглосуточный.

Название завода Phantom

Стабилизатор напряжения Phantom «ЭЛИТ» серия VS

Стабилизационный диапазон

115…220 Вольт

135…240 Вольт

160…265 Вольт

180…295 Вольт

Погрешность номинального напряжения

До 2 Вольт

Коэффициент нелинейных искажений выходного напряжения

<5%

Относительная погрешность номинального напряжения

<1%

Интервал входного напряжения

От 60 В до 400 В

Рабочая мощность при входном напряжении >160 В

6 кВт (модель 722)

8 кВт (модель 722Е)

10 кВт (модель 724)

12 кВт (модель 724А)

15 кВт (модель 724Е)

18 кВт (модель 724Н)

20 кВт (модель 726)

Рабочая мощность при входном напряжении <130 В в диапазоне стабилизации (115÷220) В

4,5 кВт (722)

6 кВт (722Е)

7,5 кВт (724)

9 кВт (724А)

11 кВт (724Е)

13 кВт (724Н)

15 кВт (726)

Рабочая мощность при входном напряжении <130 В в диапазоне стабилизации (135÷240) В

5  кВт (Стабилизатор VS-722)

6,5 кВт (Стабилизатор VS-722Е)

8 кВт (Стабилизатор VS-724)

10 кВт (Стабилизатор VS-724А)

12 кВт (Стабилизатор VS-724Е)

14 кВт (Стабилизатор VS-724Н)

16 кВт (Стабилизатор VS-726)

Рабочая мощность при входном напряжении <130В в диапазонах стабилизации (160÷265)В и (180÷295) В

6 кВт для 722

8 кВт для 722Е

10 кВт для 724

12 кВт для 724А

15 кВт для 724Е

18 кВт для 724Н

20 кВт (модель 726)

Верхний предел относительного превышения мощности в течение 2-х минут для входного напряжения >160 В

20%

Верхний предел относительного превышения мощности в течение 5-и минут для входного напряжения >160 В

50%

Нижний предел напряжения отсечки

85 В для диапазона (115÷220) В

100 В для диапазона (135÷240) В

135 В для других диапазонов

Верхний предел напряжения отсечки

250В для диапазона 115…220 В

265В для диапазона 135…240 В

295В для диапазона 160…265 В

315В для диапазона 180…295 В

Продолжительность реакции при уменьшении/увеличении напряжения

20 мс

Длительность задержки при включении

Секунды 3-5

Коэффициент мощности

98 %

КПД

(95÷98) %

Степень защиты

IP20

Мощность потребления электроэнергии

10…20 Ватт

Габаритные исполнения

430х235х170 мм (модели 722, 722Е, 724)

460х295х185 мм (модель 724А)

210х175х100 мм (модель 724Е)

570х315х235 мм (модели 724Н, 726)

Вес каждого изделия

722 = 18 кг

722Е = 21 кг

724 = 23 кг

724А = 27 кг

724Е = 32 кг

724Н = 42 кг

726 = 46 кг

Производитель предлагает 7 модификаций стабилизаторов VS, различающихся:

  • рабочей мощностью,
  • массой,
  • габаритами.

Каждая модификация может производиться в четырех исполнения, различающихся:

  • стабилизационным диапазоном,
  • рабочей мощностью,
  • максимальным и минимальным напряжением отсечки.
