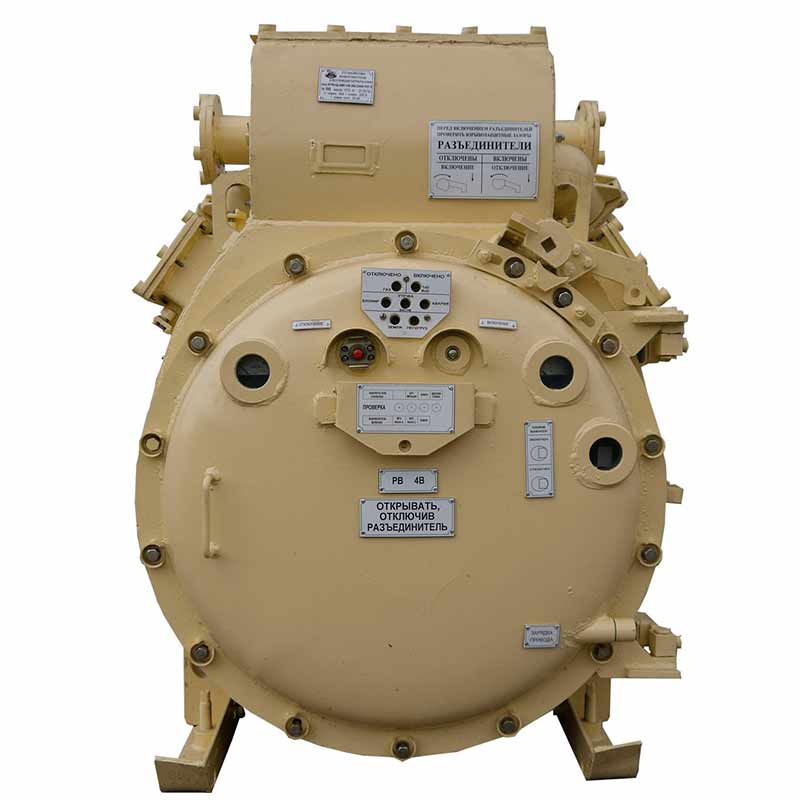

Устройство КРУВ-6

Устройство КРУВ-6 представляют собой комплектный взрывозащищенный распределитель. Это оборудование рассчитано на прием и распределение высоковольтного тока с напряжением в 6кВ и частотой 50Гц. Также может применяться в качестве системы защиты электросетей в которых требуется только нейтраль в выполненном изолированном исполнении и для управления работой подземными токоприемниками шахт по добыче угля.

Основные функциональные возможности

Оборудование (устройство КРУВ-6) владеет широким спектром функциональных инструментов, которые позволят:

  • обеспечивать максимальную токовую защиту без оперативного питания;
  • выполнять дистанционное отключение и включение подачи напряжения на исполнительные устройства;
  • сигнализировать о выходе за установленные пределы величины контролируемой величины;
  • выполнять перенос электронного журнала с записанными параметрами о работе КРУВ-6 на персональный компьютер.

Этими функциями не закрывается весь список задач, которые можно выполнить используя данный вариант устройства.

Конструкция нашего механизма

Распределительный щит КРУВ-6 представляет собой взрывозащищенное устройство, укомплектованное микропроцессорными блоками защиты и управления, системами ограничения перенапряжений и вакуумным выключателем.

Использование в распределителе микропроцессорного блока управления позволяет вести архивацию всех нештатных и аварийных событий, которые имели место при работе устройства. Впоследствии можно будет выполнять анализ электронного журнала с целью изучения параметров, при которых происходило срабатывание устройства.

Применение микропроцессорного защитного блока позволит программировать его рабочие параметры под возможность использования в разных условиях эксплуатации. Использование вакуумных систем выключения способствует более высокой надежности техники, а также увеличивает ее эксплуатационный ресурс.

Характеристика:

Значение:

Значения номинального напряжения:

6кВ

Максимально допустимое рабочее напряжение:

7,2кВ

Величина номинального размера тока:

– в сборной шине, выключателей и разъединителей:

630А

– в секционных шкафах серии КРУ:

100,0 Ампер, 160,0 Ампер, 200,0 Ампер, 315,0 Ампер, 400,0 Ампер и 630,0 Ампер

–шкафы КРУ с отходящими присоединениями:

20 В; 31.5 А; 40 А; 50 А; 80 А; 100 А; 160 А; 200 А; 315 А; 400 А.

Номинальный ток и мощность отключения,

10кА и 100МВА

Гранично допустимый ток односекундной термической устойчивости:

10кА

Количество циклов «включение/отключение» механической устойчивости:

–выключатель:

2×104

–разъединителей:

2×103

Габаритные параметры:

1050х1430х1380мм

Вес шкафа устройства:

1 200 килограм
