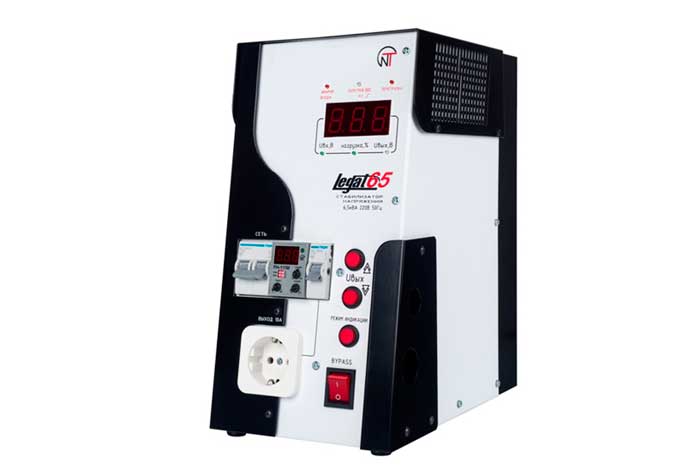

Стабилизатор напряжения Legat-65

No votes yet

Стабилизатор напряжения Legat-65 предназначен для обеспечения высокостабильным электропитанием различных потребителей 220В/50Гц мощностью потребления до 6500ВА.

Устройство и принцип действия

В основу работы стабилизатора положены схемы повышающего и понижающего импульсных регуляторов напряжения без гальванической развязки источника и нагрузки.

Принцип работы стабилизатора основан на регулировании выходного напряжения путем широтно-импульсной модуляции. На входе и на выходе стабилизатора имеются аналоговые фильтры, эффективно сглаживающие импульсные помехи в сети. В стабилизаторе применена транзитная схема «нулевого провода» — со входа на выход стабилизатора, что дает возможность подключения оборудования потребителя работоспособность которого зависит от правильности фазировки входного напряжения.

Стабилизатор Legat-65 имеет два режима работы

  • VIP-режим, в котором стабилизация установленного напряжения осуществляется точно с погрешностью ±1,5%, в пределах регулировки выходного напряжения (220-240 В),
  • эконом-режим, в котором стабилизация осуществляется за пределами установленного диапазона выходных напряжений.
Технические характеристики
Параметры Значение
Диапазон рабочих напряжений 90 - 300 В
Максимальный выходной ток 30 А
Выходное напряжение 220 - 240 В
Точность стабилизации выходного напряжения 1,5%
Диапазон входных напряжений при сохранении работоспособности 90 - 380 В
Частота питающей сети 50/60 Гц
Количество фаз однофазный
Макс. время срабатывания при резком отклонении входного напряжения на 40В 0,08 сек
КПД при 160В не менее 93%
Охлаждение принудительное( вентилятор)
Габаритные размеры 175х355х290 мм
Масса 12 кг

Эксплуатация

Оптимальными условиями для использования стабилизатора напряжения Legat-65 являются:

  • температура окружающей среды от –10 до +40°С,
  • относительная влажность воздуха от 30 до 80%,
  • атмосферное давление от 86 до 106,5 кПа.
