Стабилизатор ИСН-М

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Стабилизатор напряжения ИСН-М – специализированное электротехническое оборудование, осуществляющее стабилизацию входного напряжение, подаваемого от токоприемника к оборудованию электровоза. Отличается высокой надежностью в эксплуатации, простотой обслуживания и ремонта. В комплект поставки устройства входит сам прибор, а также технический паспорт, включающий инструкцию по эксплуатации.

Назначение стабилизаторов ИСН-М

Устройство типа ИСН-М используется преимущественно в качестве составной части эл. оборудования шахтных электровозов и служит для осуществления стабилизации и поддержания входного напряжения в заданных пределах. Имеет два выхода для подключения различного эл. технического оборудования.

Устройство и работа

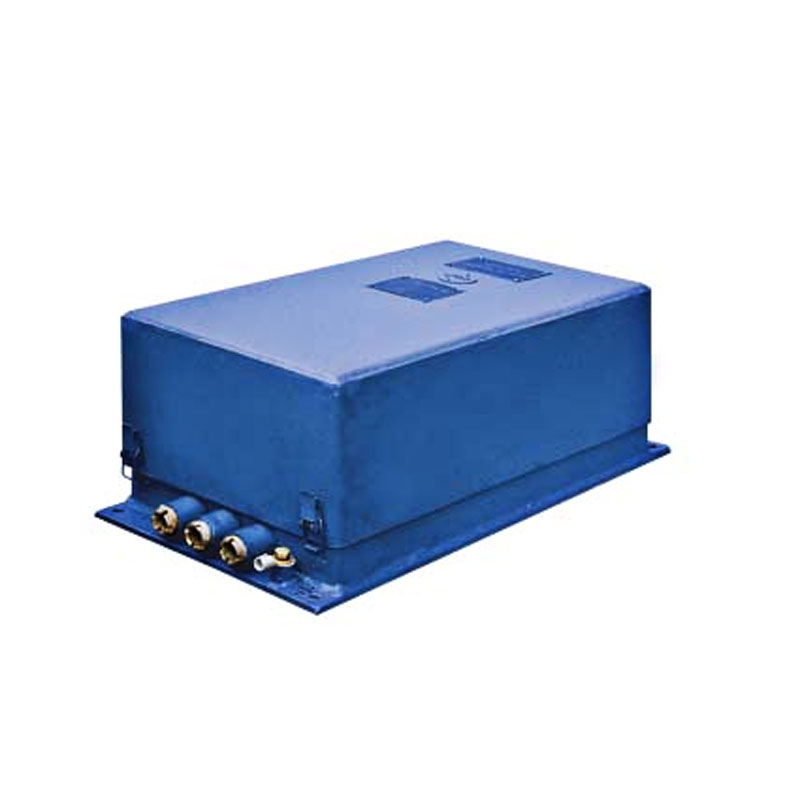

Конструктивно стабилизатор представляет собой блок прямоугольной формы, имеющий металлический корпус с верхней откидной крышкой, фиксируемой при помощи защелок. На передней панели устройства располагаются разъемы для подключения входных и выходных линий электросети. Крепление устройства осуществляется при помощи винтового соединения через подготовленные отверстия, располагающиеся по углам нижней панели прибора. Стабилизаторный механизм не требует специальной настройки и имеет готовность к эксплуатации сразу после монтажа.

Характеристики

Модификация устройства

Стабилизатор ИСН-М

Тип устройства

Стабилизатор напряжения, рудничный

Режим работы устройства

Продолжительный

Количество внешних выводов устройства

2

Наличие взрывозащиты

Есть/класс РН1

Категория размещения согласно ГОСТ 15150

Категория 5

Степень защиты устройства согласно ГОСТ 14254

IP43

Климатическое исполнение согласно ГОСТ 15150

У/Т

Тип тока на входном контакте устройства

Постоянный

Напряжение, на входном контакте устройства, не более, В

250

Допустимые отклонения входного напряжения от нормы, В:

Снижение

70

Повышение

75

Допустимое значение пульсации входного напряжения устройства, не более, %

10,0

Напряжение на выходах устройства, номинал, В

24,0

Допустимые отклонения выходного напряжения от нормы, В:

Снижение

0,72

Повышение

Допустимое значение пульсации выходного напряжения устройства, не более, %:

на контактах первого выхода

Без ограничений

на контактах второго выхода

1

Номинальная мощность на выходах устройства, Вт:

на контактах первого выхода

347

на контактах второго выхода

3

КПД устройства при условиях номинальной мощности, минимум, %

65,0

Допустимая температура рабочей среды, °С

От -5 до +40

Допустимая влажность рабочей среды при t=35°С, %

90

Габаритные характеристики (размер), не более, мм

550х280х205

Установочные размеры, мм

520х250

Весовые характеристики (масса), не более, кг

38,0

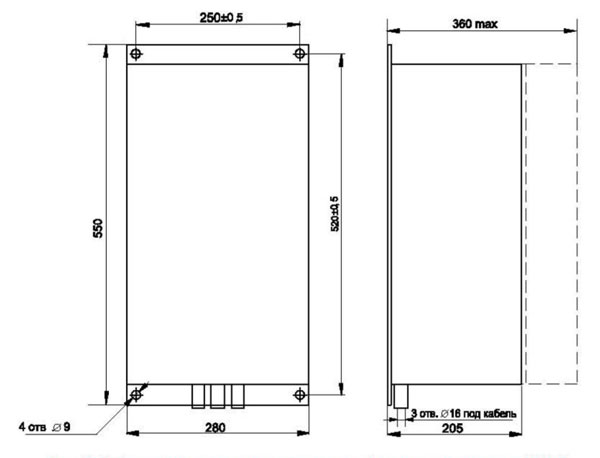

Размеры ИСН-М

Размеры стабилизатора
