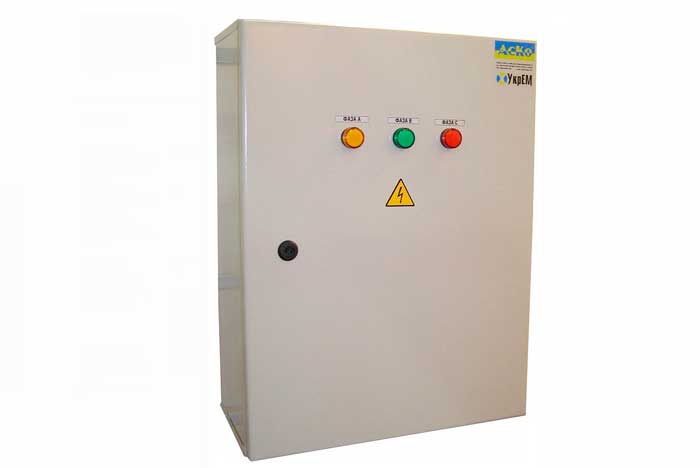

Устройство автоматического ввода резерва АВР
Описание
Устройство автоматического ввода резерва АВР предназначено для обеспечения непрерывной бесперебойной передачи электроэнергии в основной цепи в случае аварии.
Устройство и принцип действия
Передача электроэнергии осуществляется благодаря автоматическому включению резервного питания. Такое устройство содержит реле минимального напряжения, производящее непрерывные измерения. В случае снижении напряжения на защищаемом участке электросети реле сигнализирует об этом схеме АВР. При получении определенного сигнала устройство резерва запускает дополнительное электропитание.
Устройство АВР, интегрированное в электросистему в соответствии со всеми правилами, обеспечивают бесперебойную работу электрооборудования и безопасность персонала.
| Параметры | Значение |
| Климатическое исполнение согласно ГОСТ 15150 и ГОСТ 15543.1 | УЗ, УЗ.1 и УХЛ4 |
| Группа условий эксплуатации в части воздействий механических факторов внешней среды согласно ГОСТ 17516.1 | М1 |
| Номинальное напряжение переменного тока | 380/220В, частота 50Гц |
| Степень защиты при закрытой двери | для устройств до 160А включительно - IP21, IP54 для устройств напольного исполнения - IP20, со стороны дна IP00 |
| Номинальный ток | до 630А |
| Рабочее положение | вертикальное |
