Блок грозозащиты БОП-201, Блок грозозащиты БОП-202 являются электротехническими аппаратами, предотвращающими поломки электронного оборудования путем блокирования проникновения в их цепи импульсов высокого напряжения.

Назначение

Использование блоков позволяет организовать защиту электрооборудования от:

  • импульсных наводок высокого напряжения,
  • переходных коммутационных процессов,
  • коротких замыканий в силовых цепях,
  • грозовых разрядов.

Устройство и работа

Блок БОП-201 и блок БОП-202 функционируют на принципе постепенного снижения энергии проникающего высокого напряжения. В результате импульсная мощность ограничивается до безопасного показателя, при достижении которого не вызывается даже минимальное повреждение электрооборудования.

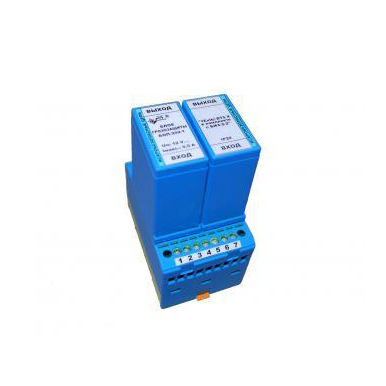

Блоки заключены в пластиковый блок синего цвета, приспособленный для монтажного крепления на рейки формата DIN.

Модели

Блок грозозащиты БОП-201

Блок грозозащиты БОП-202

Рабочее постоянное напряжение

12 В

Верхний предел силы рабочего тока

500 мА

Проходное сопротивление

1200 мОм

Верхний предел силы разрядного тока

10 кА

Ширина полосы пропускания (по уровню -3дБ)

>0,1 МГц

Амплитуда импульса срабатывания газоразрядника (до 0,1 кВ/с)

230 В для модели 2 и несимметричного импульса

90 В в остальных случаях

Амплитуда импульса срабатывания газоразрядника (до 1 кВ/мкс)

650 В для модели 2 и несимметричного импульса

400 В для модели 1 и несимметричного импульса

600 В для симметричного импульса

Амплитуда остаточного выходного импульса (до 1 кВ/мкс)

650 В для модели 2 и несимметричного импульса

38 В для модели 1 и несимметричного импульса

19,2 В для симметричного импульса

Амплитуда остаточного выходного импульса (для 5 кА)

650 В для модели 2 и несимметричного импульса

38 В для модели 1 и несимметричного импульса

21 В для симметричного импульса

Проходная индуктивность

<0,115 мГн

Эквивалентная емкость

<0,01 мкФ

Степень защиты

IP20

Рабочий температурный интервал

(-30÷+55 )°C

Верхний предел внешней влажности

100% при +25 °C

Размерные значения

75х100х25мм (модель 1)

75х100х50мм (модель 2)

Весовой показатель

80 грамм (модель 1)

170 грамм (модель 2)

  • Блок грозовой защиты БОП-201 – одноканальная,
  • Блок грозовой защиты БОП-202 – двухканальная.

В зависимости от числа каналов используется один или два токовых шлейфа.

Также существуют модификации:

  • 1-ой ступени защиты (обозначается индексом 1, установка происходит в конце связующей линии),
  • 2-ой ступени защиты (обозначается индексом 2, установка происходит в начале связующей линии).
