Реверсор РВВ-6/10-400-4

Реверсор РВВ-6/10-400-4 относится к специальным устройствам, используемым для управления электроприводными механизмами установок, использующих напряжение трехфазного тока величиной в 6 и 10кВ и частотой тока 50 или 60Гц.

Функциональное использование

Предложенный реверсор применяется для управления шахтными высоковольтными подъемными установками. Вынуждено работать в условиях, когда исключены случаи атмосферных перенапряжений. При помощи этого устройства происходит процесс реверсирования выбранных электродвигателей, и дополнительно, их динамическое торможение. Осуществляется этот процесс путем передачи постоянного по характеристикам тока, местом появления которого является внешнее устройство. Подача идет на обмотку статора. Реверсор РВВ-6/10-400-4 могут поддерживать продолжительный вариант работы с перерывами или повторяющийся по короткому времени работы режим.

Конструкционные особенности

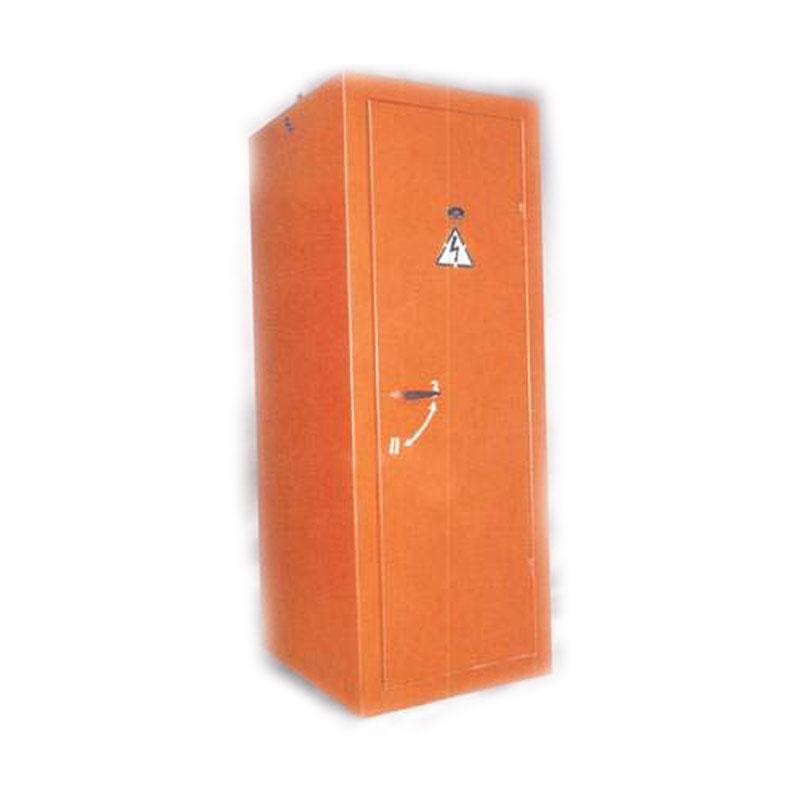

Устройство серии РВВ выполнено в виде металлического шкафа, который надежно защищает электрические схемы прибора. Конструкция контактора реализована с применением вакуумных контакторов и принципиальных электрических схем обеспечивающих реверсивную функцию оборудования

Эксплуатационные условия

Использование оборудования нашего типа допускается в помещениях со взрывобезопасной средой, в которой отсутствует токопроводящая пыль и агрессивные примеси газов, которые могут привести к коррозии элементной базы реверсора. Температурный интервал, в котором допускается эксплуатация этого оборудования, находится в пределах от -450С до +400С. Показатель относительной влажности воздуха не должен превышать значение в 98% при температуре среды 250С при отсутствии конденсации влаги в помещении.

Для использования реверсор должен находиться в вертикальном положении. Максимальные вибрационные нагрузки не должны выходить за частотный диапазон 1-35Гц при самом наибольшем ускорении 0.5g и первой степени жесткости.

Характеристика:

Значение:

Используемое номинальное напряжение:

6кВ или 10кВ

Граничный предел рабочего напряжения:

7,2кВ или 12кВ

Номинальное значение рабочего тока:

400А

Номинальная величина тока с частотой 60Гц:

от 32А до 250А

Номинальное значение тока отключения:

4кА

Величина тока включения:

4,5кА

Износостойкость. Количество механических циклов "включение/отключение":

200000

Максимально возможная частота циклов включений за один час:

1200

Термическая стойкость при 4-х секундной выдержке:

4,5кА

Вес шкафа:

365кг

Габаритные размеры:

750х850х2000мм
