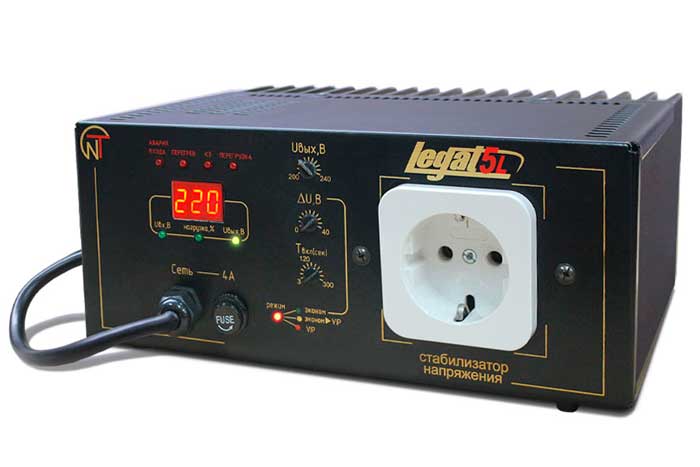

Стабилизатор Legat-5L

No votes yet

Бестрансформаторный стабилизатор Legat-5L предназначен для обеспечения высокостабильным электропитанием различных потребителей 220В/50Гц мощностью потребления до 500ВА.

Устройство и принцип действия

Принцип работы стабилизатора основан на регулировании выходного напряжения путем широтно-импульсной модуляции. На входе и на выходе прибора имеются аналоговые фильтры, эффективно сглаживающие импульсные помехи в сети. В стабилизаторе применена транзитная схема "нулевого провода" - со входа на выход устройства, что дает возможность подключения оборудования потребителя работоспособность которого зависит от правильности фазировки входного напряжения.

Стабилизатор Legat-5L имеет два режима работы:

  • VIP - режим , в котором осуществляется стабилизация точно установленного напряжения с погрешностью ±1,5% в пределах регулировки выходного напряжения (200 - 240В),
  • эконом - режим , в котором стабилизация осуществляется за пределами установленного диапазона выходных напряжений. Выходное напряжение в пределах установленных границ пользователем повторяет входное напряжение практически без потерь энергии, что позволяет существенно экономить электроэнергию.
Технические характеристики
Параметры Значение
Диапазон входных напряжений при стабилизации выходного напряжения, В 90 -420
Максимальный выходной то 2,2
Максимальная выходная мощность (при входном напряжении 180 - 250В),ВА 500
Макс. выходная мощность при верхнем значении входного напряжения 420 В, ВА 300
Макс. выходная мощность при нижнем значении входного напряжения 90В , В А 240
Выходное напряжение, регулируемое, с шагом 1В 200 - 240
Точность стабилизации выходного напряжения 1,5
Диапазон входных напряжений при сохранении работоспособности, В 90 - 450
Частота питающей сети, Гц 50 / 60
Макс. время срабатывания при резком отклонении входного напряжения на 40В, с 0,05
КПД при 160В 93
Коэффициент мощности на входе стабилизатора, при активной нагрузки на выходе 500Вт, не хуже 0,98
Коэффициент нелинейных искажений выходного напряжения, не более 1%
Кратность перегрузки по выход 1,5
Габаритные размеры 230х90х170
Масса 4 кг

Эксплуатация

Оптимальными условиями для использования стабилизатора напряжения Legat-5L являются:

  • температура окружающей среды от –10 до +40°С,
  • относительная влажность воздуха от 30 до 80%,
  • атмосферное давление от 86 до 106,5 кПа.
