Регулятор емкостного тока ЭРК-1.0-М – специализированное электротехническое устройство, выполняющее роль компенсатора емкостного тока однофазных КЗ. Отличается от аналогов наличием микропроцессорного управления, присутствием интуитивной системы настройки, компактностью габаритов, универсальностью применения, низким собственным энергопотреблением и удобством монтажа. Устройство дополнено разъемом USB для подключения внешних устройств, имеет цифровой индикатор для отображения текущих данных, снабжено аварийным коммутатором.

Назначение

Компенсатор ЭРК-1.0-М предназначены для использования в качестве составного элемента систем релейной защиты различного электротехнического оборудования, функционирующего в высоковольтных сетях, имеющих изолированную нейтраль. Прибор обеспечивает компенсацию емкостного тока однофазного КЗ на землю посредством регулирования в автоматическом режиме индуктивности дугогасящей катушки. Кроме того, в постоянном режиме устройство обеспечивает отображение на дисплее индикатора параметров тока и входного напряжения дугогасящей катушки, а также параметров напряжения на вторичных обмотках трансформатора.

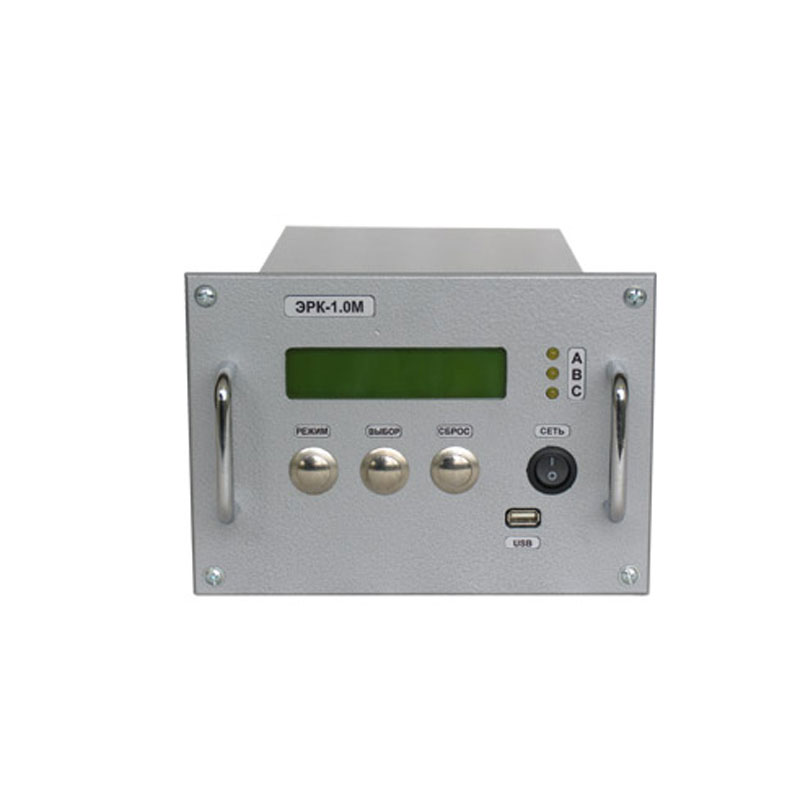

Прибор выполнен в форм-факторе устройства с прямоугольным корпусом, предполагающим монтаж в подготовленной ячейке электротехнического шкафа. На заднюю сторону прибора выведены клеммные соединения для подключения к эл.цепи. Передняя сторона снабжена панелью управления, включающей цифровой индикатор, кнопку включения питания, кнопки выбора режима работы, индикаторы выбранного режима работы и разъем USB.

ОСТ дал наименование

Регулятор ЭРК-1.0-М

Параметры сети питания

Переменный ток, 220 В, 50 Гц

Мощность, потребляемая устройством, Вт

10,0

Диапазон измерения параметров напряжения, В

От 0,01 до 100,0

Коэфф. подавления третьей гармоники

50

Параметры коммутируемого устройством напряжения

Переменный ток, 220 В, 50 Гц

Значение коммутируемого устройством тока, максимум, А

5,0

Дискретность индикации напряжения при отображении данных в диапазоне, В:

 - промежуток 0,01…4,0

 - промежуток 4,0…40,0

 - промежуток 40,0…100,0



Значение 0,001

Значение 0,01

Значение 0,1

Габаритные характеристики устройства (размер), мм

260x210x150

Весовые характеристики устройства (масса), кг

3,5
