Скоростемер СК1

Скоростемер СК1 занимается вычислением скорости, с которой совершается движение электровоза.

Об оборудовании

Скоростемер СК1 нужен, чтобы вычислить текущий показатель скорости движения рудничного электровоза. Электровоз может быть как аккумуляторным, так и контактным. Место использования не имеет значения, СК-1 будет работать одинаково при любых условиях: будет ехать электровоз по шахте под землей, или на открытой поверхности.

Состав, внешний вид

Содержит две части: блок индикации и рабочий датчик.

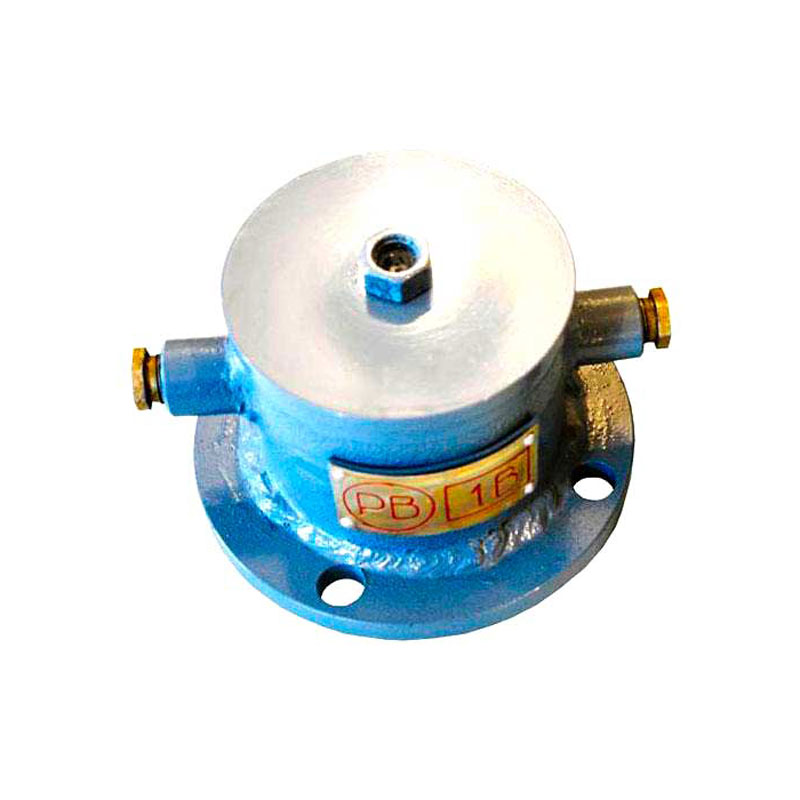

Датчик это такой преобразователь, который преобразовывает обороты вала в рабочем редукторе, в показатель уровня напряжения, который приходится на генератор. Зависимость графика скорости находится в прямом отношении к напряжению, и изменяться может только линейно. Внешне выглядит как металлический цилиндр. По нижней части окружности сделана «юбка», в которой находятся просверленные части для процесса крепления.

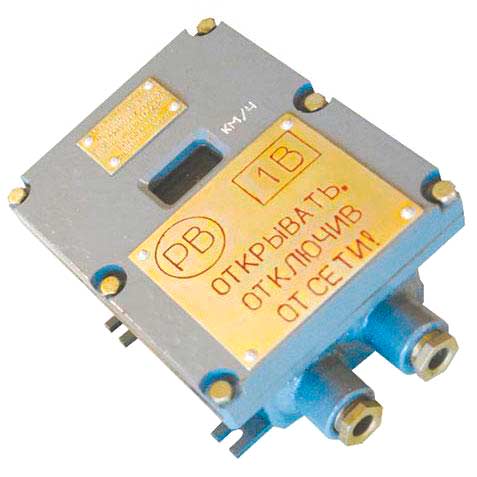

Блок индикации это состав двух комплектующих частей, которые соединили в одном металлическом корпусе, внешне сравнимым с прямоугольной коробкой. Там работает плата преобразователя и жидкокристаллический экран. На экран выводится очень точное значение текущей скорости. Точность достигает показателя до десяти единиц. Микроконтроллер производит преобразование, так же за счет него происходит оцифрование с высоким показателем точности.

  • Измеряемый размер скорости может идти в промежутке от 0 километров до 50 километров в час.
  • Есть три размера погрешности при вычислениях:
    • Отрезок от 0 км до 4 км в час – нет размера погрешности.
    • Отрезок от 4,1 км до 20 км в час – погрешность 0,5 километра в час.
    • Отрезок от 20,1 км до 50 км в час – размер погрешности 1 километр в час.
  • Показывающее устройство имеет шкалу с ценой каждого деления в размере 0,1 километра в час.
  • Питание напряжения равно 24 Вольта.
  • Напряжение питания колеблется в предельных показаниях: от 16 Вольт до 30 Вольт.
  • Размер необходимой мощности равен 5 Ватт при максимальной нагрузке.
  • Защита от взрыва – маркировка РВ и 1В.
  • Блок весит 7 килограмм. Размеры: нижний диаметр 21,5 см; высота 14 см; верхний диаметр 8,7 см.
  • Датчик сделан с весом 6,99 килограмм. Его размеры 20,4 х 18 х 14 сантиметров.
