Измеритель ИС-3

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Измеритель ИС-3 относится к классу измерительного оборудования, позволяющего выполнять измерения скорости передвижения и скольжения газовых облаков и потоков. Предложенный измеритель может успешно применяться при необходимости произвести замер скорости содержащих воздух потоков в условиях промышленных предприятий или для точного измерения средне вычисленного показателя ветра.

Устройство и принцип измерения

Работа этого измерительного устройства (измеритель ИС-3) основана на принципе преобразования величины скорости движущегося потока, направленного в угловой вариант скорости, с которой происходит вращение приборной крыльчатки. Таким образом, имея значение угловой скорости можно, при помощи специального алгоритма, интегрированного в микропроцессор устройства, рассчитать скорость движущегося потока газа.

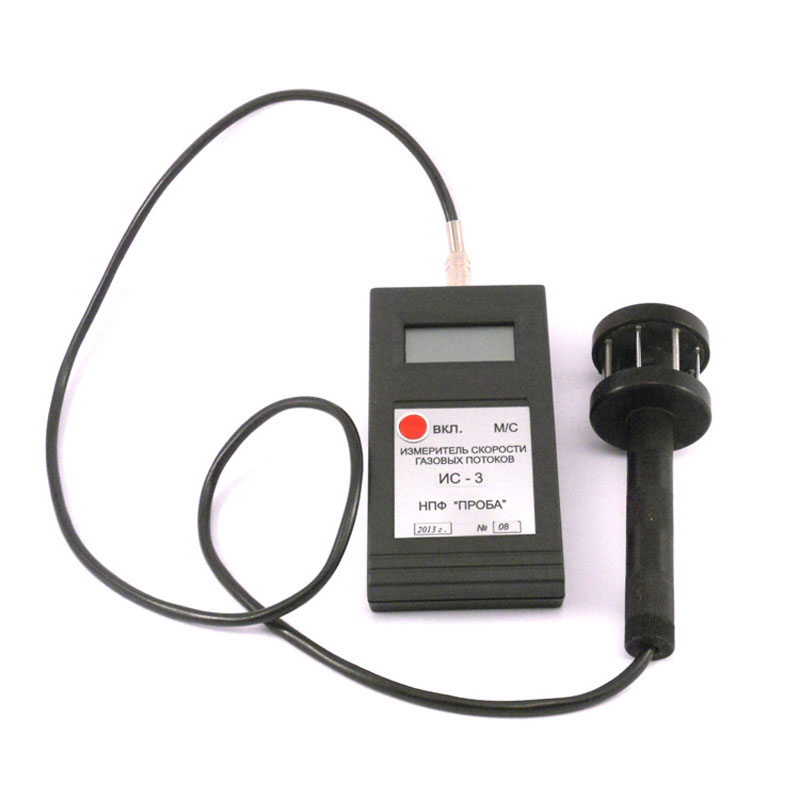

Конструкция измерителя достаточно простая – он включает в себя зон и измерительный блок. Зонд – это специальная штанга с измерительной головкой и ручкой. Головка устройства имеет внутри крыльчатку, на которую и воздействует движущийся газовый поток. В зонд, в то место, где находится ручка, устанавливается  электрический узел, посредством которого формируется электрический сигнал при вращении крыльчатки. Электрический вариант импульса двигается и попадает в блок измерения, где по установленному алгоритму происходит его преобразование и обработка, следствием чего становится расчетная величина скорости газового потока, отображаемая на дисплее измерительного устройства.

Коммутация зонда с измерительным блоком осуществляется посредством кабеля с соединителем. Питание устройства реализовано от элементов типа «Крона».

Характеристики

Диапазон измерения скорости:

от 0,099 до 24,99 м/с

Цена деления младшего разряда измерителя:

10 см в секунду

Допустимая погрешность:

±(0,3+0,05·V)м/с*

Габариты



-измерительный блок:

160х80х40мм

-зонд:

1100х30х30мм

Вес (общий):

не более 0,8кг

  • тут V – это среднее значение измеряемой скорости потока, показатель – количество метров за время одной секунды.

Эксплуатационный режим

Использовать прибор ИС-3 допускается при температурах внешней среды от -100С до +500С. Металлическая головка зонда может выдерживать температуру до 3500С. Процентное отношение влажности не владеет правом превышать выбранный порог в 98%, а атмосферное давление должно составлять 84÷110кПа. Средняя наработка до отказа измерителя скорости равна 1000 часов при замерах не выше 15 метров в 1 секунду.

Измеритель 3 модели обязательно должен проходить метрологическую поверку один раз на 12 месяцев. Гарантийный срок эксплуатации равен одному году или 18-ти месяцам от даты производства.
