Измеритель ИС-2

Измеритель ИС-2 представляет по факту измерительное оборудование, позволяющее определить величину средней скорости разного рода газовых потоков. Предложенное устройство является крыльчатым анемометром с цифровым таблом для отображения результатов измерений.

Область применения прибора

Измерительное устройство ИС-2 стало незаменимым помощником при определении скорости газовых потоков на промышленных предприятиях в их системах выброса отработанных газов. Этот прибор нашел свое место при комплектации экологических и санитарных лабораторий производственных учреждений, служб санитарного-экологического надзора за выбросами газовых отходов в атмосферу. Наш механизм требуется чтобы контролировать и измерять скорости содержащих разное количество газовых воздушных потоков.

Конструкция

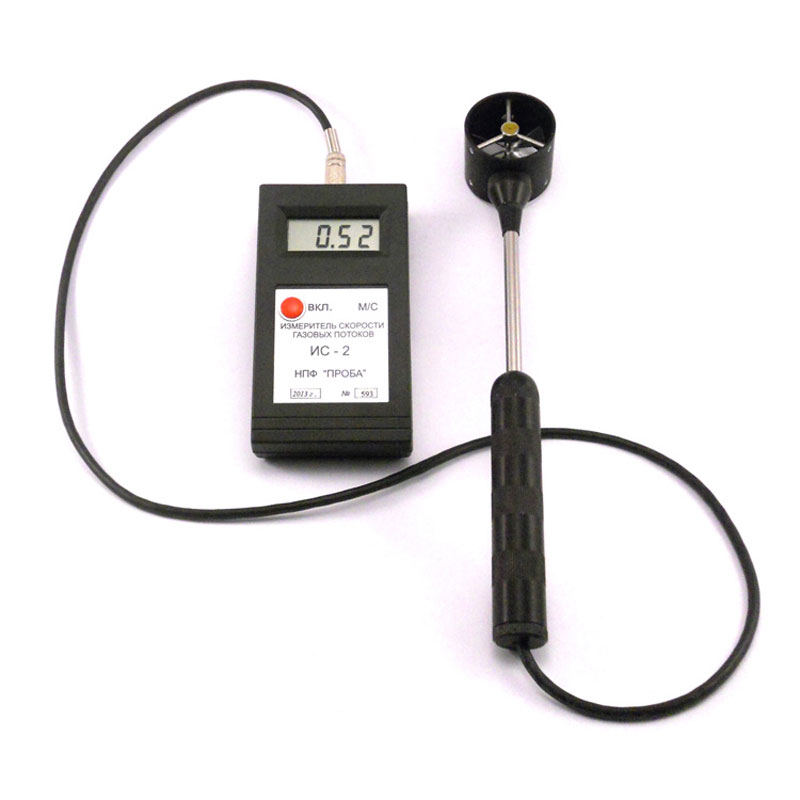

В своей конструкции измеритель ИС-2 имеет две конструкционно различные составляющие – измерительный блок и зонд. Первый из них (блок) мы считаем электронным узлом, обрабатывающий электронные сигналы и выдающий результаты измерений. Зонд является специальной штангой, на одном конце которой расположен формирователь электрического сигнала, а на другой металлическая головка зонда, в которую установлена крыльчатка. Зонд и измерительный блок соединяются между собой коммутационным кабелем. Для питания устройства применяются элементы типа «Крона».

Работа измерителя

Для выполнения измерений головка зонда вводится в газовый поток, скорость которого измеряется. Посредством вращения крыльчатки зонда происходит генерация электрических импульсов в формирователе, которые через кабель передаются в измерительный блок. Микропроцессор этого блока выполняет преобразование и обработку принятых импульсов и выводит значение средней скорости вычисляемого газового потока на цифровой экран.
