Датчик контроля скорости ДКС получает оперативный электрический сигнал, который позволяет определять скорость, с которой двигается лента.

Об оборудовании

Датчик ДКС устанавливается в аппарат АУК-10ТМ68, комплекс АУК.1М, реле определения скорости марки РС-67. Получая сигнал электрического характера, можно производить корректировку и контроль движением, а так же скоростными показаниями рабочей ленты в ленточном типе конвейера.

Использование происходит в наружных и внутренних помещениях различных типов производств и добыч ископаемых: обогатительная фабрика, угольная шахта, сланцевая шахта, карьер. Так же вторым номенклатурным названием считается датчик ДКС-2М. Продукт работает, получая электрический сигнал, который имеет напряжение однофазной характеристики, ток которого имеет переменный показатель.

Внешний вид и устройство

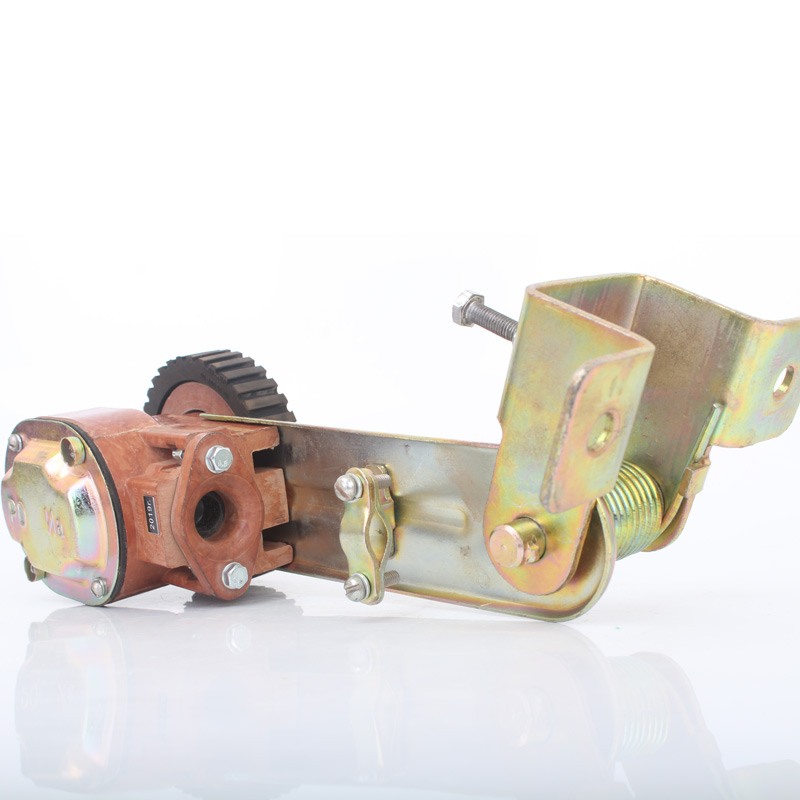

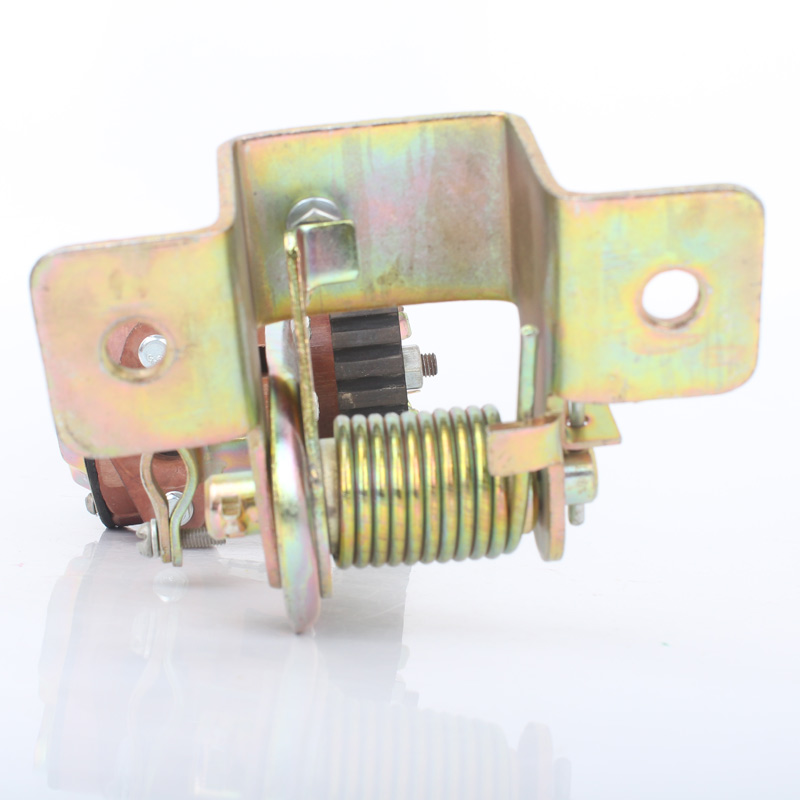

Верхняя часть является крепежной частью. Она выполнена из нержавеющего материала, который позволяет использовать устройство в самых разных климатических условиях. На самой верхушке сделана пластина, которая имеет три дырки, через которые мы продеваем болты с гайками и крепим на конвейер. Далее крепежная часть крепится к основной части корпуса. Посредине, на пластине из нержавейки, находится место, где можно поворачивать датчик по вертикальной оси, для удобства крепления и работы с конвейером.

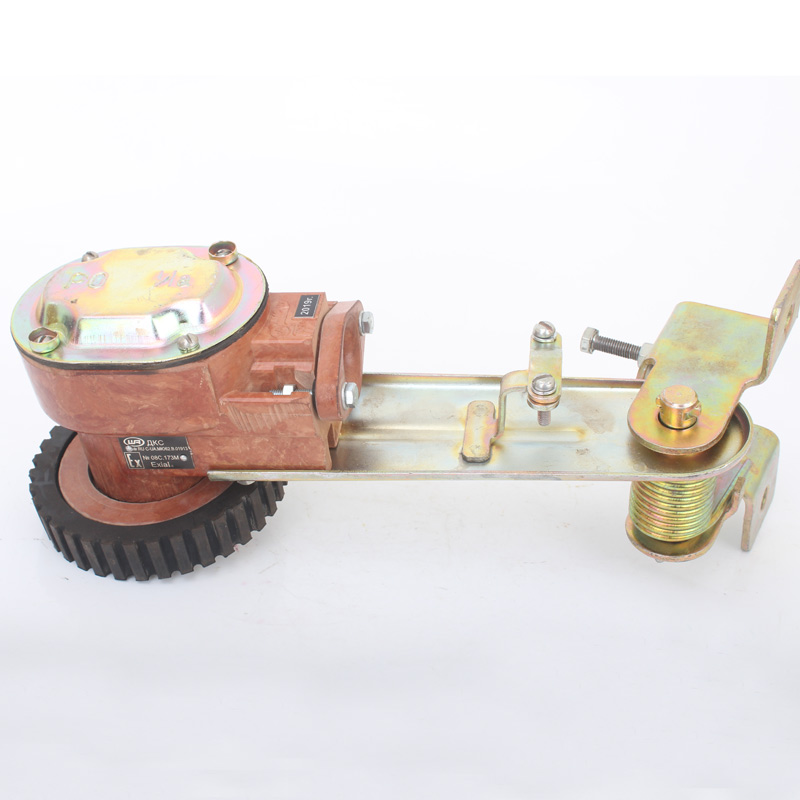

С другой стороны находится корпус датчика. Внутренняя часть заполнена устройствами, который получают и преобразовывают электрический сигнал в необходимую информацию. Если смотреть на уже установленный датчик, с правой части корпуса находится крышка, сняв которую можно увидеть внутренний мир ДКС. С противоположной стороны, а именно слева, находится движущийся ролик, который может иметь два размера.

  • Если ролик имеет собственный диаметр в размере 125 миллиметров, то скорость контролируемой ленты может достигать 3,15 метра за секунду.
  • В случае поставки ролика с диаметром в 200 миллиметров, то можем контролировать показатель скорости рабочей ленты в размере до 5,0 метров за одну секунду.
  • Минимальный уровень рабочего сигнала должен иметь размер 6,5 Вольта. Размер активной нагрузке должен иметь показатель в 3,9…4,1 кОм, а частота сигнала 13,0 Герц.
  • Кабельная линия оперативной связи может достигать максимального показателя в 200 метров от датчика до аппарата контролирующего скорость.

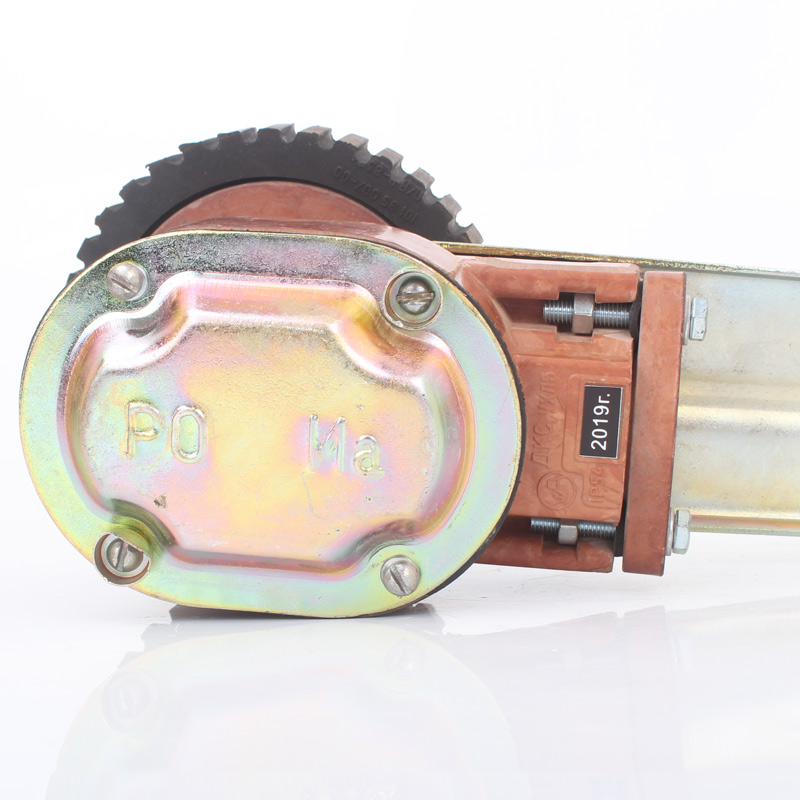

  • Уровень и вид защиты по взрывам: тип РО и тип Иа.
  • Степень показателя защиты IP-54.
  • ВЭД имеет код № 9029.10.900.
  • ТУ по изготовлению № 12.48.226 от 86 года.
  • Вес изделия 4 500 грамм.
  • Длина 350 мм; ширина 240 мм; высота 195 мм.
