Описание

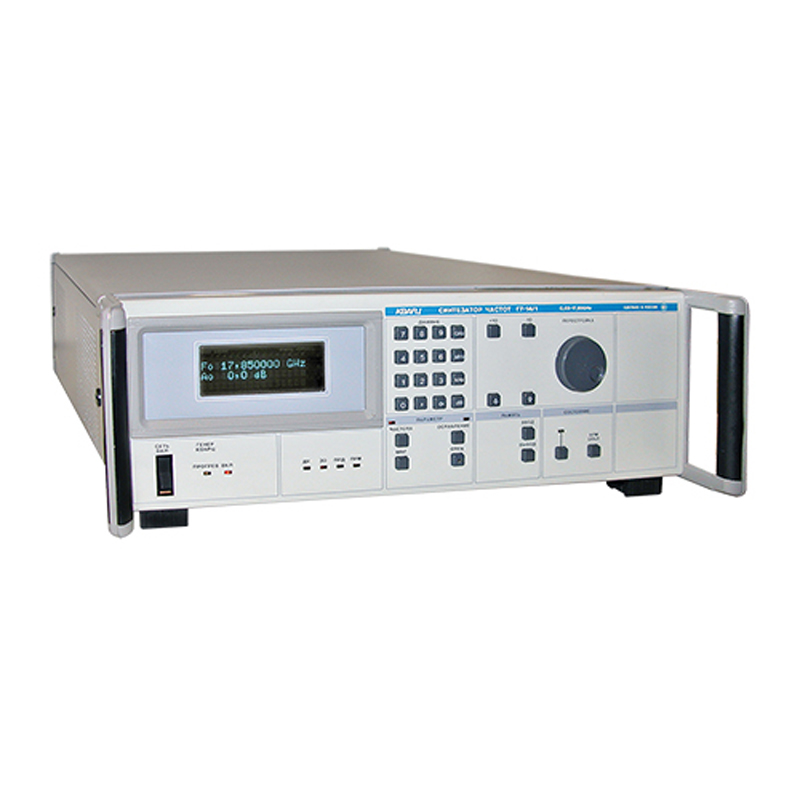

Синтезатор частот Г7-14/1 служит источником электрических сигналов высокой стабильности и улучшенной спектральной чистоты. Прибор отличается широким охватом частотного диапазона, позволяющим использовать синтезатор для решения большинства типовых задач. Устройство отличается большой мощностью исходящего сигнала и малой относительной погрешностью выставленной частоты.

Область применения

Использование синтезатора Г7-14/1 рекомендовано во время разработки, тестирования и настройки коммуникационного оборудования. Данный прибор служит эталоном при поверке измерителей мощности и рабочего частотного диапазона радиотехники, приборов анализирующих спектр, а также аппаратуры, тестирующей параметры цепей и другого измерительного оборудования.

Устройство и работа

В синтезаторы марки Г7-14/1 установлен специализированный микропроцессор, контролирующий основные рабочие параметры (с автоматической коррекцией ошибок введенных уставок), сохраняющий пользовательские настройки и поправки во внутренней памяти, а также проводящий диагностику работоспособности прибора.

Для получения сигнала прибор задействует метод фазовой автоматической подборки частоты, стабилизирующий извлеченные из генератора сигналы в заданном диапазоне. В качестве генерирующего устройства может быть задействован встроенный генератор кварцевого типа, либо внешний источник.

Характеристики

Технические характеристики

Наименование

Значение

Рабочий частотный диапазон, ГГц

0,02-17,85

Шаг настройки частоты, Гц

10000-30000

Абсолютная погрешность

±3.10–7

Относительное колебание частоты в течение суток после непрерывной работы прибора:



на протяжении 72 часов

±5.10–9

на протяжении 1 месяца

±5.10–10

Комбинационные составляющие в диапазоне, дБ:



0,02 - 1,5 ГГц

-40

1,5 – 2 ГГц

-30

2 – 17,85 ГГц

-60

Длительность переходных процессов при смене частоты, мс

20-50

Уровень мощности исходящего сигнала, мВт:



режим АРМ

10 (8,15-17,85 ГГц);

20 (0,002-8,15 ГГЦ)

режим предельной исходящие мощности

10-300

Максимальный уровень ослабления фазовой мощности, дБ

20

Рекомендуемый температурный режим окружающей среды, 0С

+5..+40

Допустимое время непрерывной работы, часов

16

Питающее напряжение источника переменного тока, В

220 ±22

Мощность прибора, Вт

190

Габариты, см

79,3×16×60

Масса, кг

31,3
