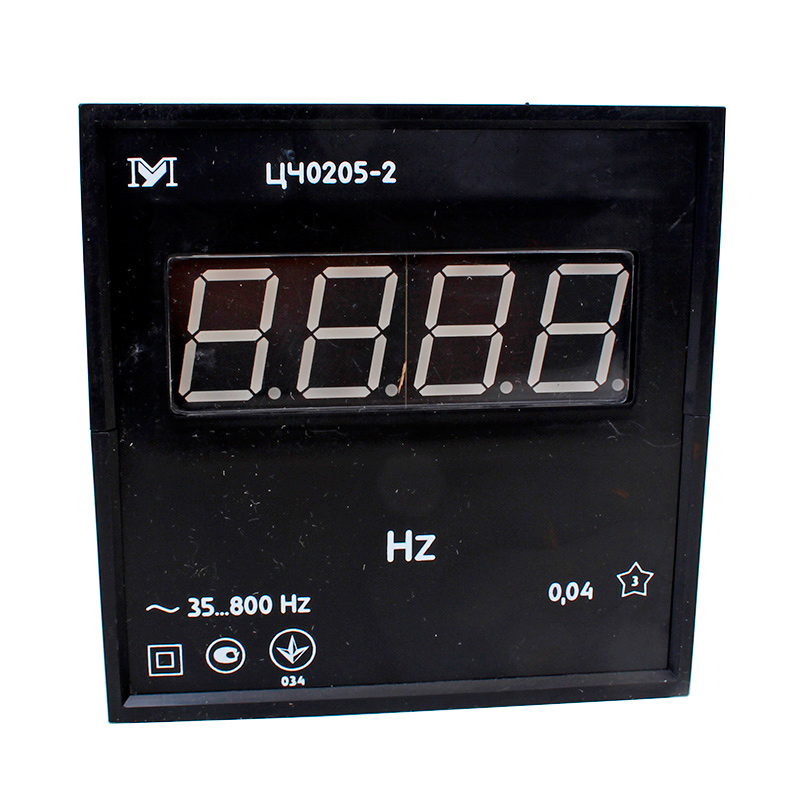

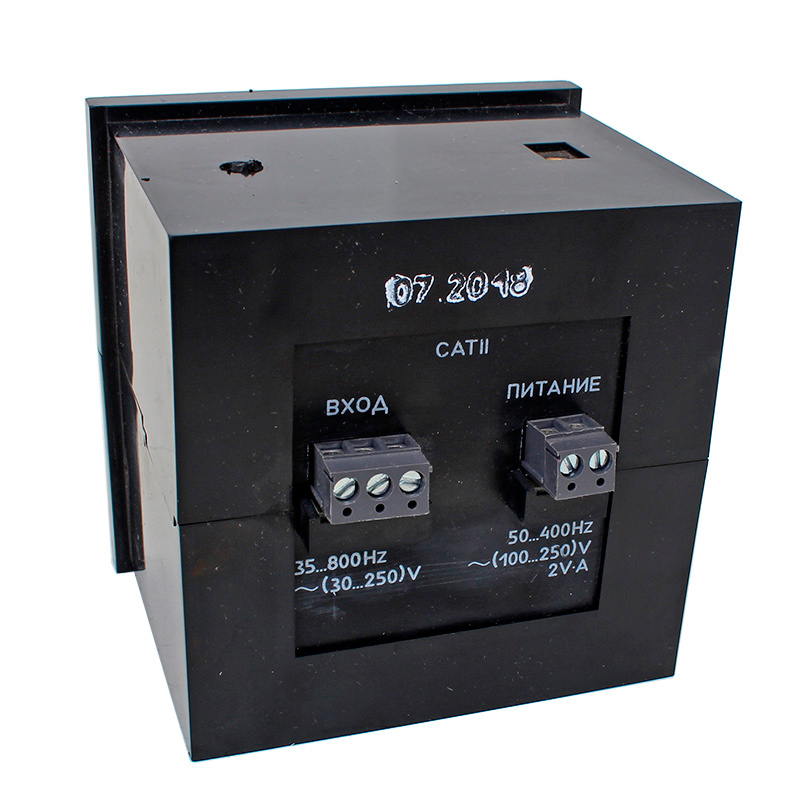

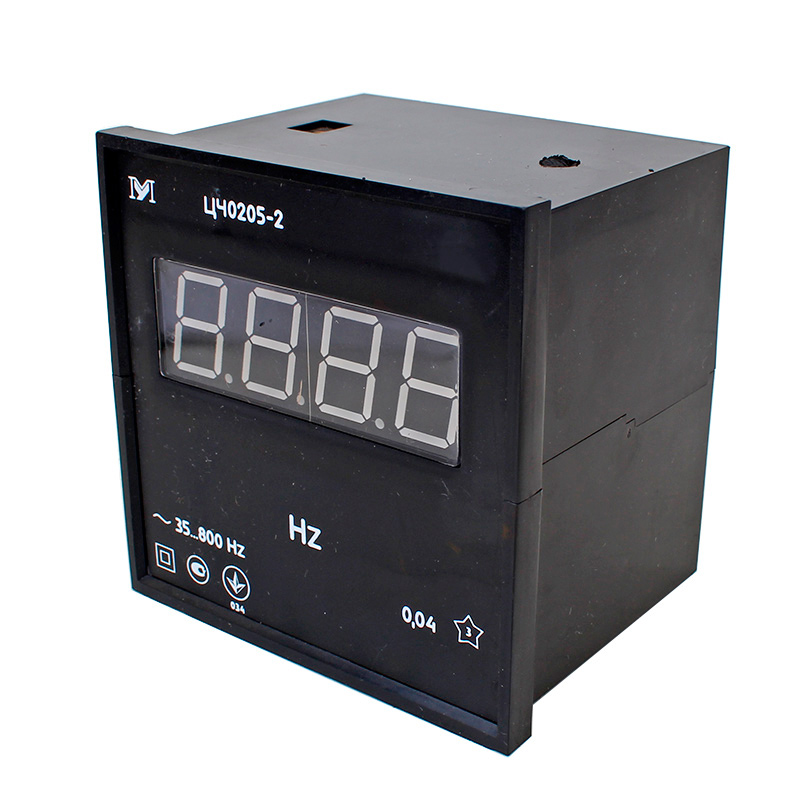

Частотомер ЦЧ0205

Документация:

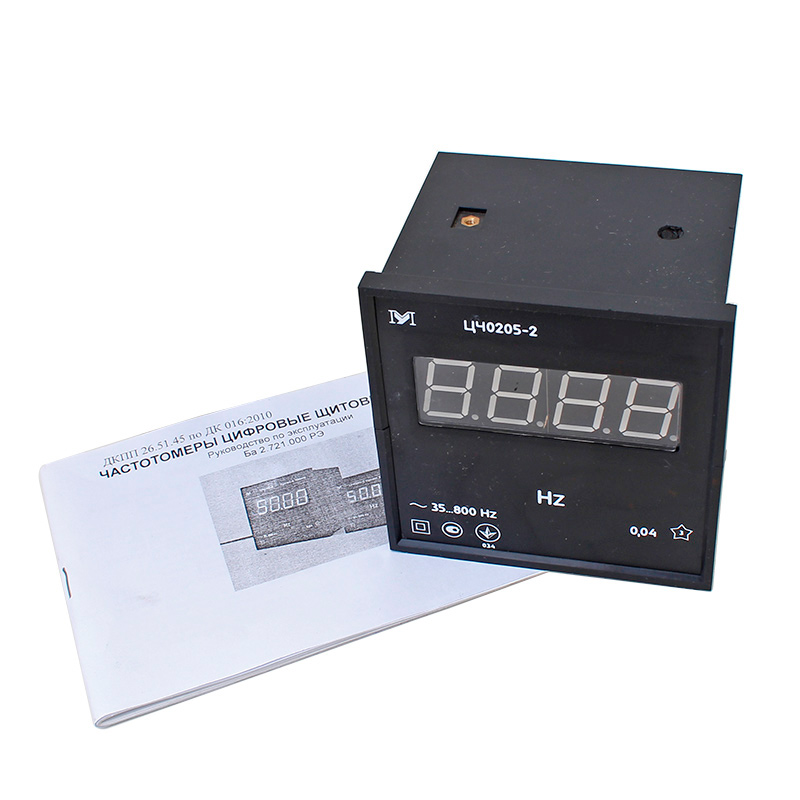

Руководство по эксплуатации(244.67 КБ)

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Частотомер ЦЧ0205, ЦЧ0205-RS предназначен для измерения частоты переменного тока в электрических сетях 50 Hz, 60 Hz и 400 Hz.

Частотомеры с интерфейсом RS-485 позволяют при помощи персонального компьютера (ПК) и программы управления считывать результат измерения на мониторе ПК и устанавливать уставки нижнего и верхнего допустимых значений измеряемой частоты, при которых замыкаются контакты соответствующих реле, что позволяет проводить коммутацию внешних цепей.

Частотомеры могут использоваться на щитах управления и контроля электростанций и подстанций как самостоятельно, так и в составе телемеханических комплексов в качестве устройств съема измерительной информации.

Условия эксплуатации

Электропитание:

напряжение - от 100 В до 250 В;
частота - 50 Гц, 60 Гц, 400 Гц.

Мощность - не более 2 В·А.

Норма средней наработки частотомеров на отказ - 10 000 ч.

Средний срок службы - 10 лет.

Характеристики

Технические характеристики
Параметры	Значения
Индикация результатов измерений	цифровая на четырехразрядном светодиодном индикаторе
Электропитание частотомеров	сеть переменного тока частотой 50 Hz, 600Hz или 400 Hz напряжением от 100 V до 250 V.
Мощность, потребляемая от сети питания	не более 2 V×A
Диапазоны измерения:	от 35,00 Hz до 99,99 Hz, номинальная частота 50 Hz; от 100,0 Hz до 800,0 Hz, номинальная частота 500 Hz.
Диапазон входных напряжений цепи измерения	от 30 V до 250 V.
Входное сопротивление цепи измерения	не менее 400 kΩ
Время установления рабочего режима	непосредственно после включения
Диапазоны установки уставок для частотомеров с интерфейсом:	нижнего значения измеряемой частоты – от 35,00 Hz до 799,5 Hz; верхнего значения измеряемой частоты – от 35,50 Hz до 800,0 Hz;
Ток через выходные контакты реле	не более 5 А при коммутируемом напряжении не более 250 V переменного тока и не более 110 V постоянного тока и активной нагрузки
Коммутируемая мощность	не более 1250 V×A переменного тока и не более 250 W постоянного тока.
Число срабатываний выходных контактов реле	не менее 105.
Частотомеры, в зависимости от габаритных размеров по фланцу и наличия интерфейса, имеют исполнения:	ЦЧ0205-2 – размер по фланцу 96 mm x 96 mm х 86 mm без интерфейса; ЦЧ0205-2-RS – размер по фланцу 96 mm x 96 х 86 mm mm c интерфейсом; ЦЧ0205-3 – размер по фланцу 72 mm x 72 mm х 84 mm без интерфейса; ЦЧ0205-3-RS – размер по фланцу 72 mm x 72 mm х 84 mm c интерфейсом.
Масса, kg, не более:	0,25 для частотомеров ЦЧ0205-2, ЦЧ0205-2-RS; 0,2 для частотомеров ЦЧ0205-3, ЦЧ0205-3-RS.
Норма средней наработки частотомеров на отказ	10000 h.
Средний срок службы частотомеров	10 лет.
