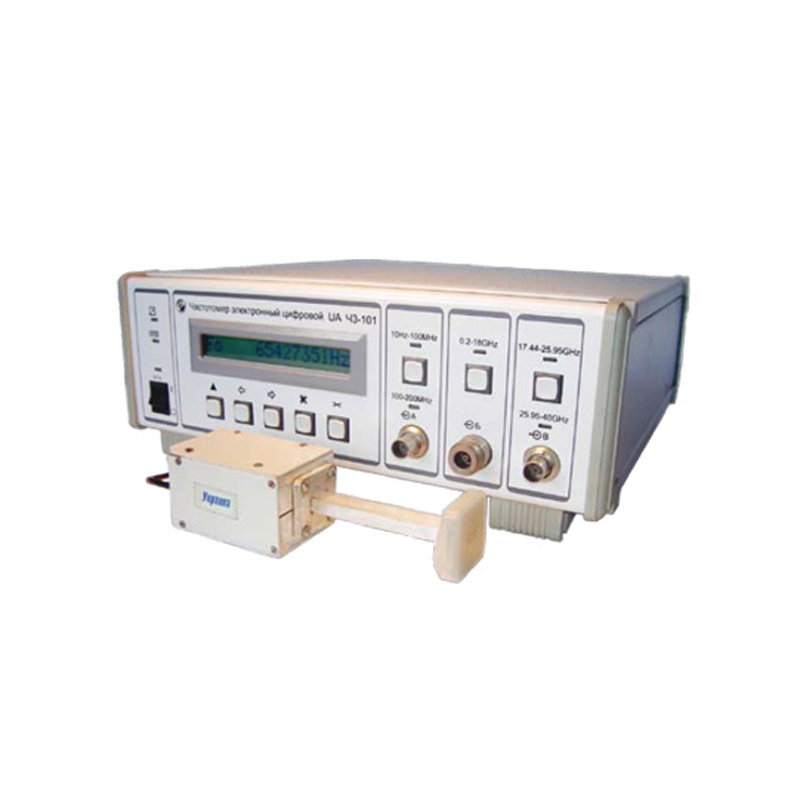

Частотомер ЧЗ-101

Электронный частотомер ЧЗ-101 для измерения частоты электрических НГ (непрерывных гармонических) и ИМ (импульсно-модулированных) сигналов.

Назначение

Частотомер ЧЗ-101  предназначен для высокоточных измерений частоты НГ и ИМ сигналов в очень широком диапазоне частот. Измеритель используется

  • при поверке электронно-измерительных приборов,
  • проведении лабораторных исследований,
  • ремонтных работ в условиях мастерской,
  • исследований в рамках учебного процесса.

Конструкция частотомера ЧЗ-101

Частотомер выпускается в унифицированном прямоугольном корпусе настольного исполнения с вентиляционными отверстиями для охлаждения и ручками для переноски. Органы управления и индикации расположены на передней лицевой панели. Для внешних подключений прибор оборудован интерфейсами.

Частотомер ЧЗ-101  имеет технические параметры для расчета рабочего состояния:

Рабочий диапазон

ИМ сигнал

100 МГц÷40 ГГц

НГ сигнал

10 Гц÷40 ГГц

Напряжение питания

220 В, 50 Гц

Потребляемая мощность

50 ВА

Индикация

цифровая 12-ти разрядная

Опорный генератор работает с погрешностью

±2,5×10-7 за 1 год

Масса

6 кг

Габаритный размер

307х115х312 мм

Параметры ИМ сигналов

частота повторения

50 Гц÷1 МГц

длительность

Разброс значений 0,3 мкс÷10 мс

КОП, RS232

есть
