Частотомер Ч3-63/1

Голосов: 2
Документация:
Паспорт(881.77 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Электронно-счетный частотомер Ч3-63, Ч3-63/1 - специализированный электронно-счетный частотомер с расширенным рабочим функционалом. Устройство данного типа характеризуется наличием широкого диапазона измерений, возможностью гибкой настройки, высокой точностью измерений, возможностью работы при отрицательных температурах и удобством использования.

Назначение частотомера Ч3-63, Ч3-63-1

Частотомер ЧЗ-63/1 используется в качестве устройства измерения периодов повторения и частоты сигналов синусоидального и импульсного характера. Кроме того, устройство позволяет вычислять длительность фиксируемых импульсов, отношение их частот, а также подсчитывать общее число электр. колебаний.

Конструкция частотомера ЧЗ-63 1

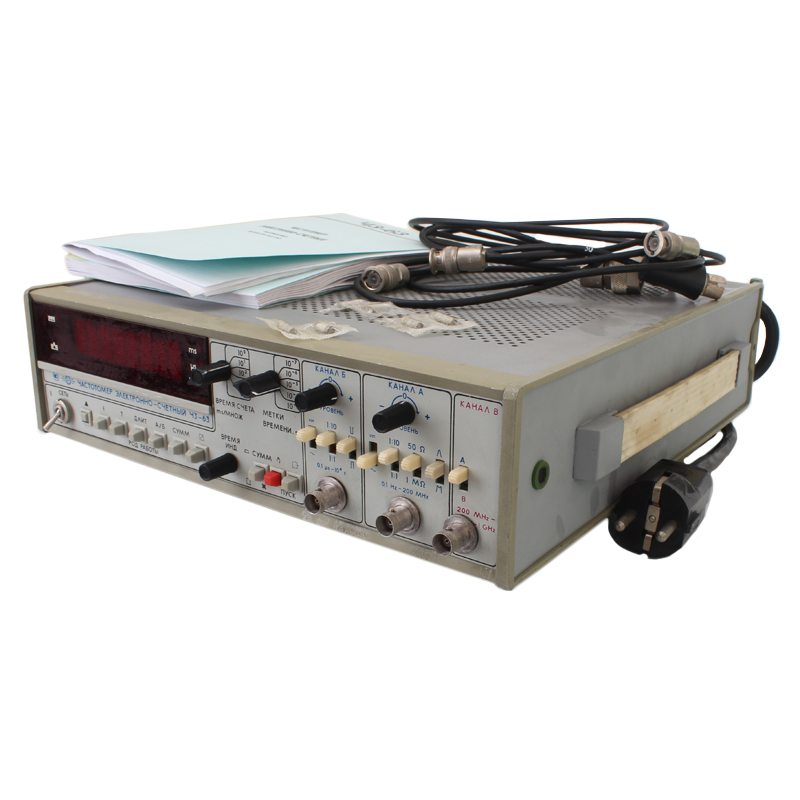

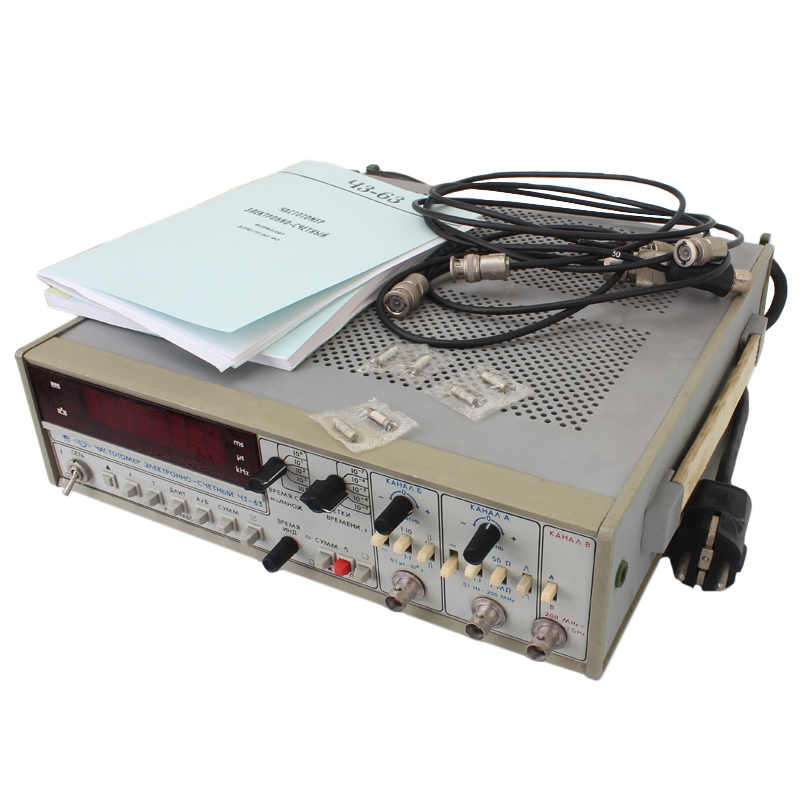

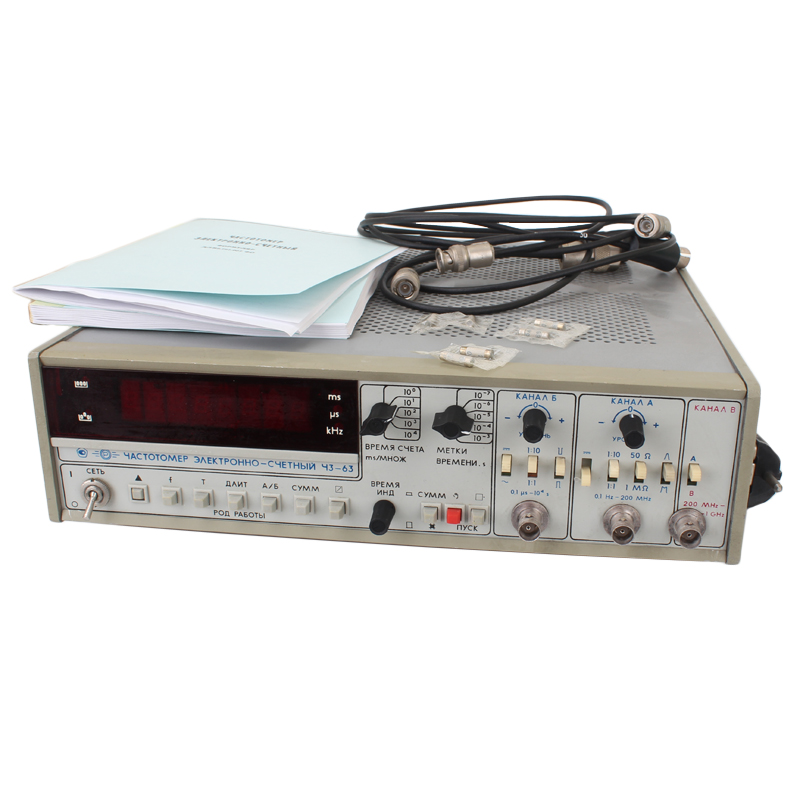

Прибор имеет классическую прямоугольную форму с выведенной на лицевую сторону панелью управления. На нижней грани устройства имеется регулируемая опорная планка для удобного расположения прибора на рабочем столе. Панель управления включает цифровой 1-строчный дисплей, переключатели режимов, кнопочные блоки настройки и тумблер включения питания.

Характеристики

Предприятие дало название

Частотомер ЧЗ-63/1

Размер требуемой мощности в рабочее время

60,0 ВА

Диапазон измерения частоты сигналов синусоидального характера

минимум 0,1 МГц, максимум 1500,0 МГц

Диапазон измерения частоты сигналов импульсного характера, МГц

минимум 0,1 МГц, максимум 200,0 МГц

Синусоидальный сигнал имеет пределы по входной части

Предел 0,03…10 В (Частота 0,1 Гц…1000 МГц)

Предел 30 мкВт … 10 мВт (Частота 1000…1500 МГц)

Импульсный сигнал на входе принимает напряжение

Из предела 0,1…10, Вольт

Ошибка при определении частоты

Предел ±5*10-7

В кварцевом генераторе происходит коррекция частоты в размере

±5*10-7

Измеряются сигналы обоих характеров

Пределы От 0,1 мкс до 104 сек. (вариант 10 МГц - 10-4 Гц)

Импульс по времени может замеряться в пределе

Времени 0,1 мкс … 10,0 сек.

Размер сопротивления на входе

1 МОм

Размер емкости

Вход 50 пФ

Габариты устройства, мм

335,0х312,0х95,0

Вес устройства, кг

6,0
