Сектор фрикционный

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

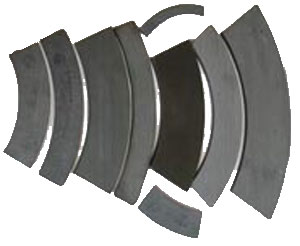

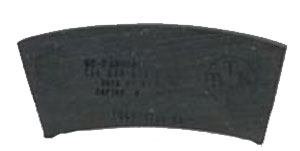

Сектор фрикционный, который по-другому называется накладка секторного вида - это резинотехническое изделие, используемое во многих отраслях промышленности. Он устанавливается в тормозных узлах оборудования, в процессе работы стираясь и теряя свою толщину, оберегает оборудование от сноса механических частей.

Сферы применения

Тормозной вкладыш может устанавливаться на:

Муфта-тормоз (УВ3132, УВ3135, УВ3138, УВ3141, УВ3144);
Механизмы сцепления сельхозтехники;
Различные виды пресс-ножниц для резки металла;
Станки, пресса различных серий;
Тормозные барабаны;
Полумуфты и многое другое.

Фрикционная накладка владеет высокой теплостойкостью, что во время работы предотвращает возгорание оборудования, и работает при высокой температуре. Сектора фрикционные используются, как и на отечественном оборудовании, так и на оборудовании, произведенном за пределами нашей Родины!

*Похожие изделия: пластина фрикционная, вкладыш фрикционный

сектор фрикционный

фрикционные сектора

Характеристики

Вид испытания	Композиция 143-63	Ретинакс марка ФК-24А
Плотность материала	2,0 - 2,5 г/см3	2,13 - 2,45 г/см3
Коэффициент реального трения по чугуну	0,47- 0,59	Вкладывается в предел ГОСТ № 10851- 94
Твёрдость которую вычисляют по методу Бринелля HB10/500/30	16 - 31 кгс/мм2	30 - 49 кгс/мм2
Толщина деталей	4 – 50 мм	8 – 50 мм

Модификации

№ п/п	Наименование	D, мм	d, мм	H, мм	Угол	Применение
1	160х100х8х60	160	100	8	60
2	235х185х4х40	235	185	4	40
3	УВ 3132-00-009/801	260	220	4	60	Муфта-тормоз пр.НБ 321ф1
4	УВ 3135-00-009/801А	295	225	5	90	Муфта-тормоз

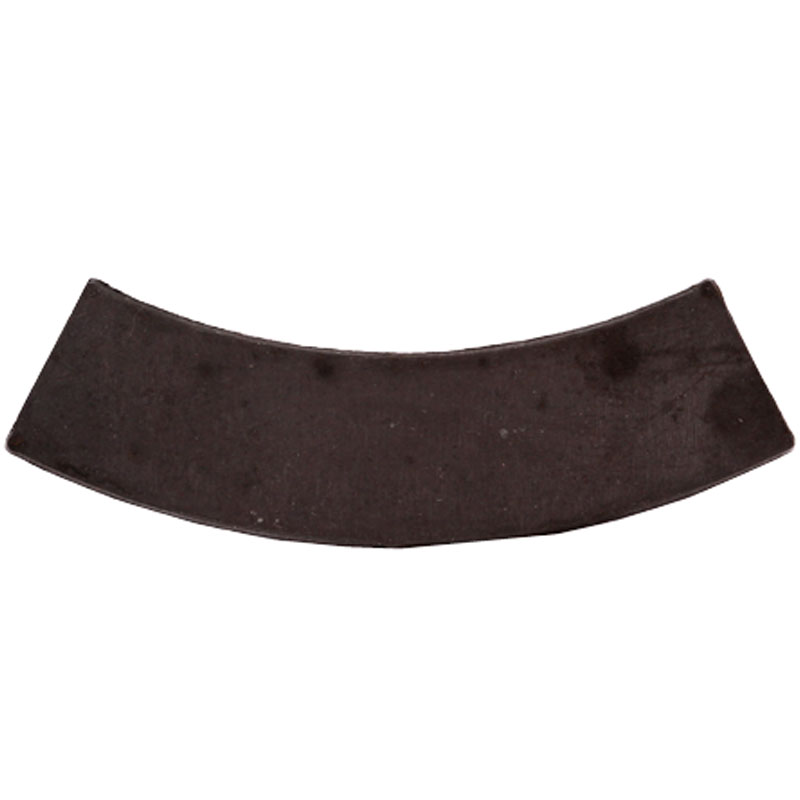

5	УВ 3135-00-009/801	295	255	4	90	Пресс КД-2326Е
6	УВ 3135-00-009/801-1	295	255	4	60
7	300х200х4х90	300	200	4	90
8	300х200х5х90	300	200	5	90	Пресс КИ2130
9	УД 5-03-801-03А	308	226	8	60	Муфта-тормоз
10	25-815-02	308	208	5	90	Муфта-тормоз АККИ 2130
11	53-2081-24.02.063Э	336	136	6	90
12	345х245х6х90	345	245	6	90
13	УВ 3138-00-009/801	345	295	4	60
14	354х236х10х180	354	236	10	180
15	УВ 3138-00-009/801	355	295	4	90	Пресс КД2322, НА3221
16	УВ 3138-00-009/801-1	355	295	4	60
17	358х238х5х60	358	238	5	60
18	К 13303-09	358	238	5	90
19	НВ-3221	360	290	5	60
20	370х290х5х60	370	290	5	60
21	УД 5-03-801-04	378	284	8	60	Пресс К2130, КЕ2131А
22	УД 5-03-801-04А	378	284	9	90
23	410х255х5х60	410	255	5	60
24	25-904-01	416	268	6	90
25	445х240х5х60	445	240	5	60
26	450х380х6х60	450	380	6	60	Пресс КД2326К
27	УВ 3141-00-009/801В	450	390	4	60	Пресс КД2326, КД2126Е
28	18-14-137	445	240	5,5	60
29	450х440х6х20	450	440	6	20
30	520-06.06.002	452	210	6	60	Муфта-тормоз
31	УД 5-03-801-05А	454	333	10	60
32	460х360х16х60	460	360	16	60
33	К 2322-13005/2	465	246	5,7	120
34	470х250х5х60	470	250	5	60
35	475х308х10х120	475	308	10	120
36	УД 5-03-801-05	475	333	8	60	Муфта-тормоз
37	УД 5-03-801-05	475	333	10	60	Пресс К2132, КВ2132
38	К 13303-10	478	308	6	60	Пресс ДУ315/800
39	480х340х8х60	480	340	8	60
40	УД 359	480	360	8	60	Пресс ДУ 315/800
41	А-801-03-802	480	348	6	60
42	490х360х8х120	490	360	8	120
43	490х360х10х120	490	360	10	120
44	500х360х8х60	500	360	8	60
45	510х480х4х60	510	480	4	60
46	535х380х7х90	535	380	7	90
47	535х475х5х60	535	475	5	60
48	Накладка 43Т-28	538	270	8	90
49	540х385х8х120	540	385	8	120
50	540х390х4х60	540	390	4	60	Муфта-тормоз
51	УВ 3144-00-009/801	540	480	5	60	Пресс КД2328, К374В
52	УВ 3144-00-009/801	540	480	6	60

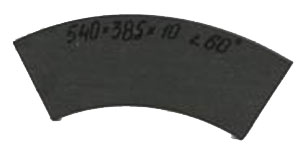

53	УД 386	540	385	8	120	Пресс ДУ 250/800
54	УД 386-01	540	385	8	60
55	540х390х4х60	540	390	4	60
56	545х475х4х60	545	475	4	60
57	25-808-01	548	348	6	120	Пресс ДУ 250/800
58	550х390х5х60	550	390	5	60
59	550х470х5х60	550	470	5	60
60	560х475х5х60	560	475	5	60
61	560х475х6х60	560	475	6	60
62	К 2324-13005/2	570	310	5	90
63	ЗР5-803	570	410	6	90
64	УД 5-03-801-03	575	406	10	60	Пресса К0034, РКЦ 1250/1600, К-372Г
65	575х406х12х60	575	406	12	60
66	20-07СШ	590	330	6	180
67	600х400х10х90	600	400	10	90
68	600х450х10х60	600	450	10	60
69	ЗР2-801	610	360	6	90
70	610х530х7х60	610	530	7	60
71	УД 5-03-801-07	614	406	12	60
72	УД 5-03-801-07-1	614	406	10	60
73	615х405х12х60	615	405	12	60
74	УВ 3146-00-009/812	620	535	5	90	Муфта-тормоз РФ222
75	УВ 3146-00-009/801	620	540	5	60	Пресс КД2330, КЕ2330Е
76	УВ 3146-00-009/801Е1	620	540	6	60
77	С-575-2-44	620	320	6	60
78	645х560х7х60	645	560	7	60
79	25-806-03	646	394	6	90
80	К-2326-13005/2	648	340	5,5	90
81	43Т27	650	400	8	90	Пресс К3535
82	650х400х10х72	650	400	10	72
83	650х520х7х60	650	520	7	60
84	УВ 3146-00-009/802	650	540	5	60
85	660х450х8х60	660	450	8	60
86	УД-113	660	450	8	90
87	660х460х8х90	660	460	8	90
88	43Т22	665	295	10	90	Муфта пресса ЗИ725
89	670х300х8х90	670	300	8	90
90	672х560х8х56	672	560	8	56
91	К2123	675	580	8	72	Тормоз пресса К2132
92	С-575-2-58	710	360	6	60
93	720х500х8х72	720	500	8	72
94	К05.638-22-502	720	500	10	72
95	20-07-АВЛ	725	585	15	45
96	УД 3357	730	610	8	72	Тормоз пресса кривошипного К9038Б
97	УД 2869	730	500	8	72	Муфта пресса кривошипного К9038Б
98	К05.638-22-501	745	545	10	60
99	КВ 2538	750	500	8	40	Пресс КД2326
100	800х600х8х60	800	600	8	60
101	845х545х18х30	845	545	18	30
102	47.318.402.21.002	850	615	10	60	Пресс Kauser MP-1300
103	860х600х8х60	860	600	8	60
104	870х710х8х60	870	710	8	60	Муфта-тормоз
105	885х735х6х60	885	735	6	60
106	УД 1787	910	710	10	60	Пресс УД1787

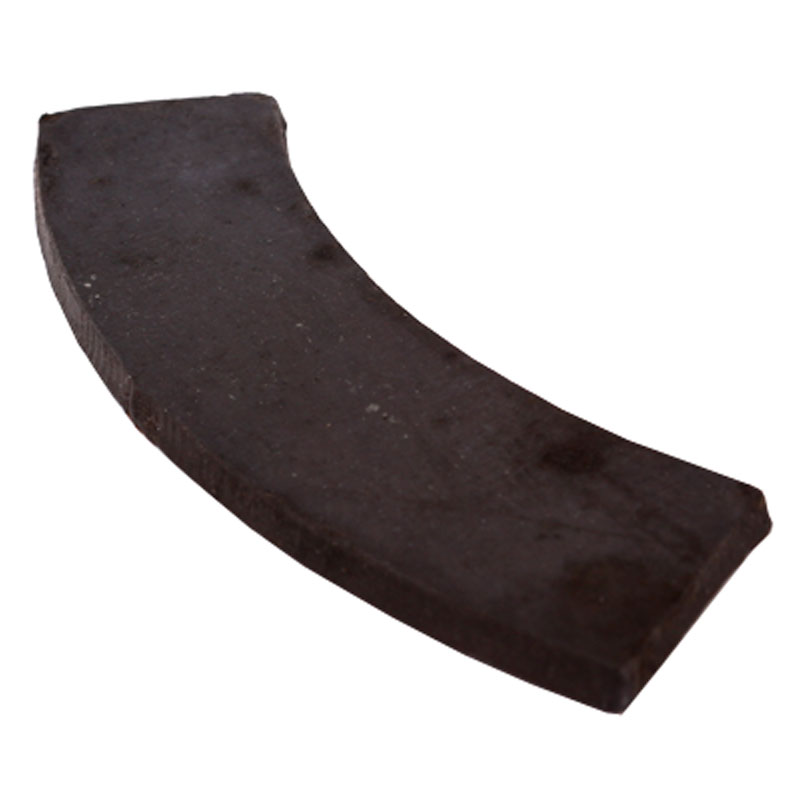

107	1036х630х10х45	1036	630	10	45	Муфта-тормоз
108	УД 1173	1050	570	8	30
109	УД-2635	1200	900	13	11,4
110	1260х980х12х45	1260	980	12	45
111	УД-2636	1600	1200	13	10,8
112	1710х720х8х45	1710	720	8	45
113	20-07-ОБЛС	1790	1540	12	10
114	К 8538-23А-005/801А	1800	1560	11	15
115	УД 1148	1860	1000	8	30
116	2000х1390х10х30	2000	1390	10	30
118	К866С-23М-6/801А	2000	1790	10	15	Пресс К8540, К8542
117	2480х2100х10х14	2480	2100	10	14	Муфта-тормоз
119	3-128-019	2610	1840	15	12	Ковочная машина
