Вкладыш фрикционный

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

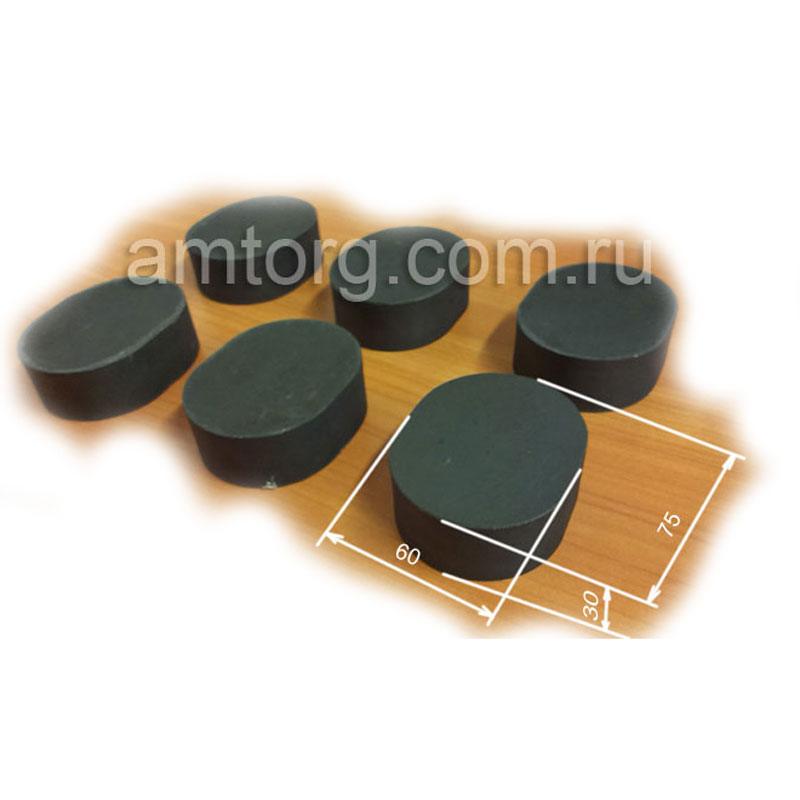

Вкладыш фрикционный – это прокладочный материал, который служит для защиты металлических частей оборудования от повреждения при трении.

Область применения

Фрикционные вкладыши необходимы во многих отраслях промышленности и наиболее часто применяются в прессах, гильотинных ножницах, станочном и другом кузнечно-прессовом и металлорежущем оборудовании.

Изготавливаются вкладыши фрикционные для кузнечно-прессового оборудования из материалов: пресс-композиция 143-63 и Ретинакс ФК-24А.

Характеристики

Технические харакетирстики
Вид испытания	Композиция 143-63	Ретинакс марка ФК-24А
Плотность материала	2,0 - 2,5 г/см³	2,13 - 2,45 г/см³
Коэффициент реального трения по чугуну	0,47- 0,59	Вкладывается в предел ГОСТ № 10851- 94
Твёрдость которую вычисляют по методу Бринелля HB10/500/30	16 - 31 кгс/мм²	30 - 49 кгс/мм²
Толщина деталей	4 – 50 мм	8 – 50 мм

Модификации

Модификации вкладышей
№ п/п	Наименование	Размер, мм				Эскиз
№ п/п	Наименование	Длина, ии L	Ширина, мм B	Радиус, мм r/R	Толщина, мм Н	Эскиз
1	УА 3135-00-801	55	40	20	20
2	26-60-75	75	60	30	29
3	УА 3141	75	60	30	20

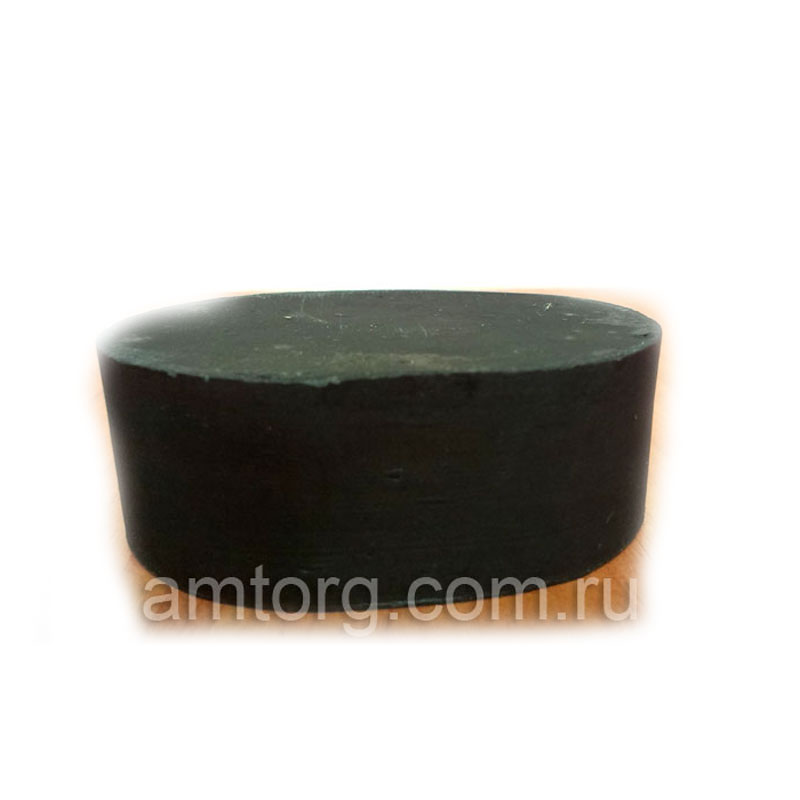

4	КД-1426	75	60	30	26
5	К 274А-21М-801	110	90	45	35
6	К 274А-21М-801-1	110	90	45	40
7	УД-1830А	110	60	30	40
8	УД-2638	110	60	30	45
9	УД-2638-01	110	60	30	48
10	У 1141-803	110	60	30	39
11	ГКМ В1132А	140	110	55	42
12	К 8540	170	90	45	45
13	УД-1602	170	90	45	42
14	К3047-22-903	210	160	80	46
15	4ЕК-1616	136	80,7	70,5/227,8	32
16	75532.3.1	155	90	80/252,5	34
17	4ЕК-130	155	90	80/252,5	34
18	РКZ 500/1000	175	100	90/287,5	38
19	75533.3.1	197	115	100/320	34
20	3262-01.072	197	115	100/320	40
21	4ЕК-128	197	115	100/320	38
22	75525.3.3	223	130	115/360	42
23	00-21	223	130	115/360	38
24	4ЕК-127	225	130	115/360	40
25	75536.3.1	320	180	165/505	45
26	SсРК-500 муфта	175	100	525	38
27	4ЕК-2850	176	100	287,5	38
28	ScPK- 800 муфта	180	102	248	40
29	SсТР 25/3150	196	115	320	40
30	4ЕК-7506	205	125	330	40
31	SсРК-800	220	135	320	40
32	4ЕК-3071	228	130	360	40
33	РКZZ 1250/4000	258	145	405	46
34	13FK- 2A	140	60		30
35	8БС-045-004	400	140		38
36	УД 1303			41	30
37	УД-1303-01			41	40
38	УД 1303-02			40	30
39	Сектор ФА-127	295	100	700	25
40	Сектор ФА-124	290	80	560	25
