Муфта-тормоз УВ

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Муфта-тормоз УВ предназначена для соединения ведущих и ведомых валов прессового оборудования. Также она выполняет роль тормоза для валов при постоянно работающем электродвигателе.

Особенности конструкции муфты-тормоз УВ:

  • Блочная конструкция жестко сбалансирована;
  • Возможность регулировки хода цилиндра по мере износа фрикционных накладок;
  • Тормоза и опорные диски изготовлены из высокопрочного чугуна;
  • Исключение сдваивание ходов машины;
  • Термически обработанные ведущие, а также ведомые пальцы и втулки изготовлены полностью из стали;

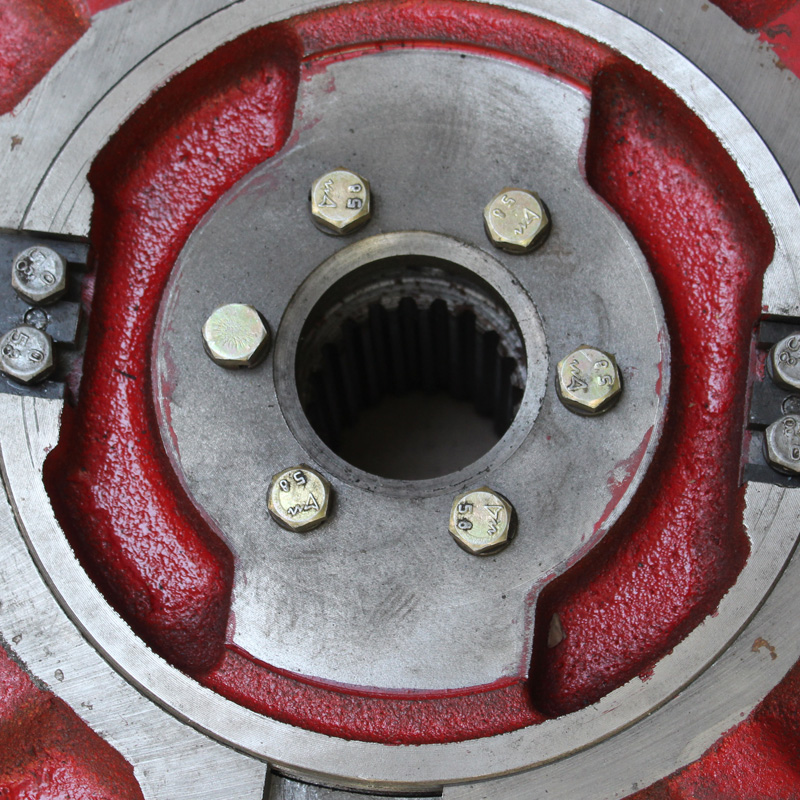

  • Ступица муфты-тормоза УВ соединяется с эксцентриковым валом при помощи эвольвентного зубчатого соединения.
  • В состав конструкции муфты входит диск зубчатый УВ3141-00Б-406

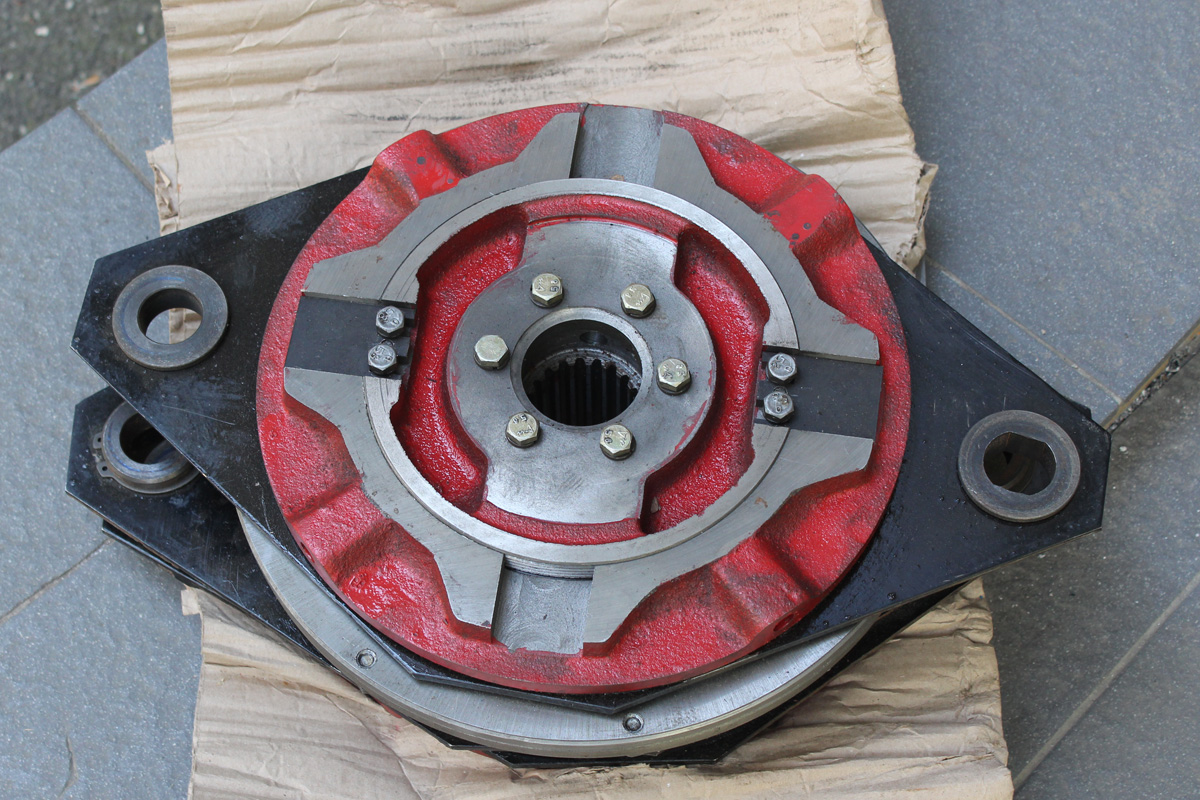

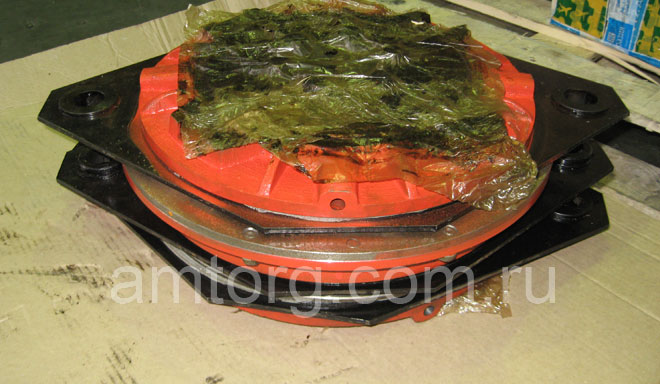

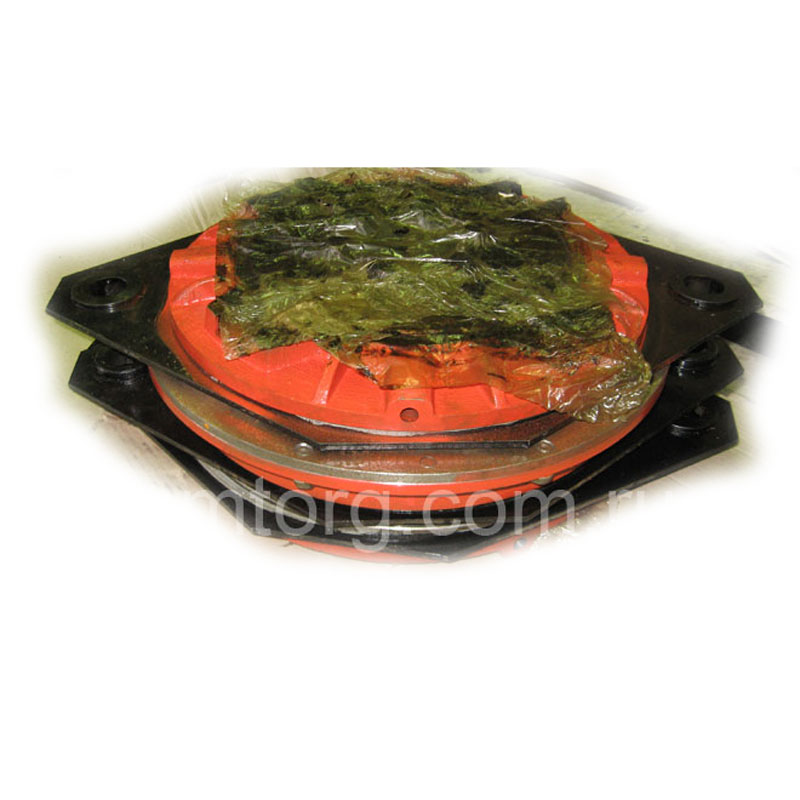

муфта тормозная УВ

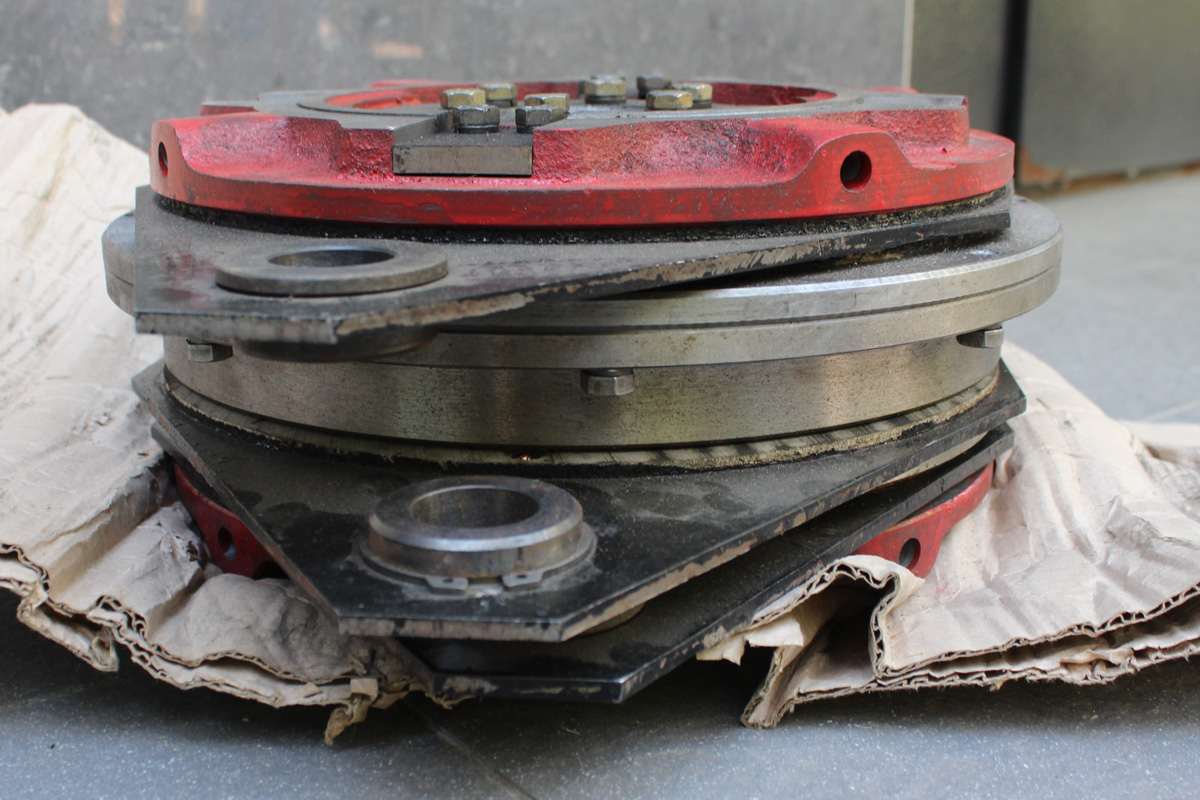

Муфта тормоз УВ (вид сбоку)

Характеристики

Параметры

Модель

Муфта
УВ3132

Муфта
УВ3135

Муфта
УВ3138

Муфта
УВ3141

Муфта
УВ3144

Муфта
УВ3146

Момент прокрутки, кгс.м

160,00

315,00

630,00

1250,00

2500,00

4000,00

Момент тормоза, кгс.м

40,00

63,00

100,00

200,00

315,00

360,00

Инерционный момент ведомых деталей, кгс.м

2,680

5,850

11,660

26,900

68,00

103,200

Частота вращения max, об/мин

220,00

205,00

180,00

160,00

125,00

100,00

Давление воздуха, мПа

0,4500

0,4500

0,4500

0,4500

0,4500

0,4500

Расход воздуха при включение, литр

0

0

0,40

0,90

1,60

2,500

Возможное число включений в минуту max

63,00

63,00

63,00

63,00

63,00

63,00

Диаметр муфты, мм

395,00

460,00

525,00

640,00

740,00

830,00,

Условное обозначение внутр.отверстия со шлицами, мм

55хН7х2,50

55хН7х2,50

75хН7х3,50

85хН7х3,50

110хН7х3,50

130хН7х3,50

Масса изделия, кг, (около)

37,00

53,00

80,00

126,00

210,00

255,00

Модель муфты-тормоза

Условное обозначение отверстия D, ГОСТ 6033-80

D1

D2

D3

D4

D5

D6

L

L1

L2

L3

УВ3132

55ХН7Х2.5

55D10

345±0,3

265

300

136

95

151

147

100

29

УВ3135

55ХН7Х2.5

55D10

400*

300

535

160

95

157

151

100

41

УВ3138

75ХН7Х3.5

75D10

465*

360

405

190

115

168

137

97

43

УВ3141

85ХН7Х3.5

85D10

570±0,5

455

500

250

130

180

177

115

40

УВ3144

110ХН7Х3.5

110D10

670±0,5

545

600

310

155

210

200

119

46

УВ3146

130ХН7Х3.5

130D10

755±0,5

625

675

310

170

225

222

123

50



Модель муфты-тормоза

Условное обозначение отверстия D, ГОСТ 6033-80

L4

L5

L6

L7

L8

H

H1

H2

H3

d

d 1

h

УВ3132

55ХН7Х2.5

12

0

25

15

35

410

265

90

410

20Н12

22

18

УВ3135

55ХН7Х2.5

6

0

25

15

35

480

300

100

50

30Н12

32

28

УВ3138

75ХН7Х3.5

0

28

35

15

35

550

365

135

50

30Н12

32

28

УВ3141

85ХН7Х3.5

0

15

37

15

35

660

465

175

50

36Н12

38

32

УВ3144

110ХН7Х3.5

6

27

46

17

41

760

550

225

50

36Н12

38

32

УВ3146

130ХН7Х3.5

0

40

45

20

53

860

640

280

50

50Н12

55

47

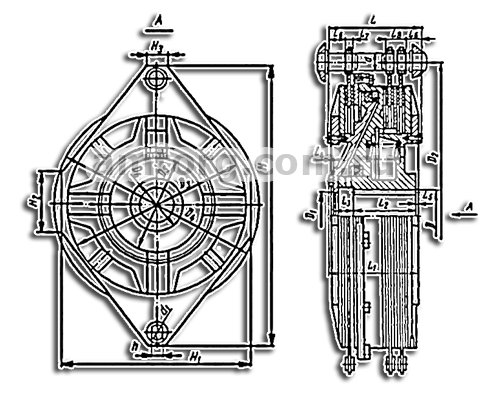

Чертеж тормозной муфты

Чертеж с обозначением основных размеров

Модификации

Данная тормозная муфта имеет различное техническое исполнение и  различную применяемость. Далее указаны вид и применяемость многодисковых муфт:

  • Муфта-тормоз УВ3132:
    • ножницы Н3418, ножницы НК3418, ножницы НК3416, ножницы НК3418Р, пресс КД2120, пресс КД2320;
  • Муфта-тормоз УВ3135:
    • пресс КД2122, пресс КД2322, пресс КД2122К, пресс КД2322К, пресс КД2122Е, пресс КД2322Е, гильотина НА3121;
  • Муфта-тормоз УВ3138:
    • пресс КД2324, пресс КД2124, пресс КД2324К, пресс КД2124К, пресс КД2324Е, пресс КД2324Е;
  • Муфта-тормоз УВ3141:
    • пресс КД2126, пресс КД2326, пресс КД2126К, пресс КД2326К, пресс КД2126Е, пресс КД2326Е;
  • Муфта-тормоз УВ3144:
    • пресс КД2128, пресс КД2328, пресс КД2128К, пресс КД2328К, пресс КД2128Е, пресс КД2328Е;
  • Муфта-тормоз УВ3146:
    • пресс КД2130, пресс КД2330.
