Муфта упругая пластинчатая МУП2

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

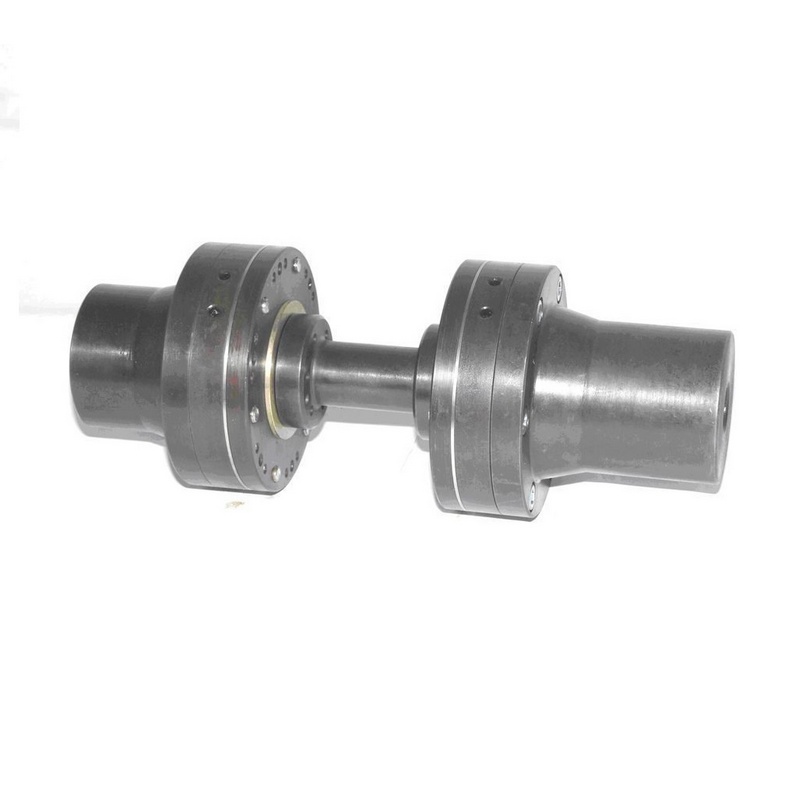

Муфта упругая пластинчатая МУП2 предназначена для передачи крутящего момента от привода к насосам, компрессорам и другим вращающимся механизмам с одновременной компенсацией радиальных, угловых и осевых смещений соединяемых валов.

Особенности

Отличительная особенность муфт упругих пластинчатых - рассоединение валов при разрушении упругих элементов что может предохранить весь агрегат от существенных повреждений в аварийной ситуации, например, при заклинивании вала приводимой машины.

При этом конструкция муфты исключает "вылет" проставки и искрообразование от соударения металлических частей.

Упругие элементы муфт упругих пластинчатых находятся в замкнутой камере и защищены от посторонних механических частиц и других внешних факторов.

Муфты упругие пластинчатые МУП2 имеют "патронную" конструкцию, которая облегчает монтаж в условиях эксплуатации и исключает необходимость контакта персонала непосредственно с пластинами упругих элементов.

Стандартное климатическое исполнение - УХЛ2О4.

Характеристики

Наименование показателя

Типоразмер муфты

МУП2-17

МУП2-34

МУП2-67

МУП2-105

МУП2-210

МУП2-420

МУП2-670

МУП2-850

МУП2-1340

МУП2-2100

МУП2-2700

Передаваемый крутящий момент, Н×м

- номинальный

- макс. кратковременный

160

280

315

550

630

1 100

1 000

1 750

2 000

3 500

4 000

10 000

6 300

11 000

8 000

14 000

12 500

22 000

20 000

35 000

25 000

43 500

Передаваемая мощность, кВт

при частоте вращения:

- 1000 об/мин

- 3000 0б/мин

17

51

34

102

67

201

105

315

210

630

420

1 260

670

2 010

850

2 550

1340

4 020

2 100

6 310

2 700

8 100

Допускаемая частота вращения ,об/мин

15 000

13 500

12 000

10 500

9 000

7 500

6 600

6 600

6 000

4 800

3 600

Допускаемое радиальное смещение осей валов, мм

0,25

0,30

0,35

0,40

0,45

0,50

0,60

0,60

0,60

0,60

0,60

Допускаемое взаимное биение торцов полумуфт, измеренное на максимальном диаметре, мм

0,5

0,5

0,5

0,6

0,6

0,8

1,0

1,0

1,1

1,2

1,3

Допускаемое взаимное осевое смещение валов , мм

± 1,5

± 1,7

± 2,0

± 2,2

± 2,4

± 2,6

± 3,4

± 3,4

± 4,0

± 4,0

± 4,5

Диаметр муфты, мм (размер А)

125

150

170

190

220

265

290

295

320

365

385

Максимальный диаметр расточки, мм (размер Б)

65

70

80

95

110

135

150

150

160

180

200

Минимальное расстояние между валами, мм (размер В)

110

125

130

130

150

165

175

190

200

240

250
