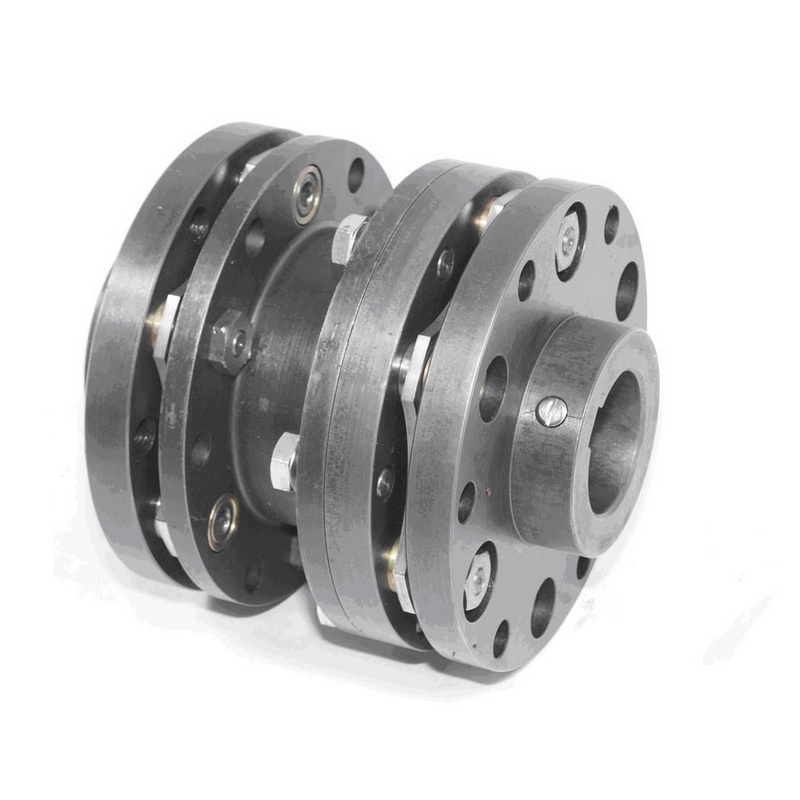

Муфты компенсирующие специальные МКС2

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Муфты компенсирующие специальные МКС2 применяются в агрегатах с малыми (1... 40 мм) расстояниями между торцами соединяемых валов.

Особенности

Муфты компенсирующие специальные продолжают передавать крутящий момент при разрушении упругих элементов. При этом конструкция исключает "вылет" проставки и искрообразование от соударения металлических частей.

Стандартное климатическое исполнение - УХЛ2О4. Типоразмерный ряд муфт типа МКС.

Характеристики

Наименование показателя

Типоразмер муфты

МКС2-67

МКС2-84

МКС2-105

МКС2-270

МКС2-420

МКС2-670

МКС2-1050

МКС2-1340

МКС2-1670

МКС2-2700

Передаваемый крутящий момент, Н×м

- номинальный

- макс. кратковременный

630

1 575

800

2 000

1 000

2 500

2 500

6 250

4 000

10 000

6 300

15 750

10 000

25 000

12 500

31 250

16 000

40 000

25 000

50 000

Передаваемая мощность, кВт

при частоте вращения:

- 1000 об/мин

- 3000 0б/мин

67

201

84

252

105

315

270

810

420

1 260

670

2 010

1 050

3 150

1 340

4 020

1 670

5 010

2 700

8 100

Допускаемая частота вращения ,об/мин

7 000

6 500

6 500

6 000

5 400

4 300

4 200

3 600

3 600

3 000

Допускаемое радиальное смещение осей валов, мм

2,0

2,0

2,2

1,7

2,0

1,7

1,8

1,8

1,8

1,8

Допускаемое взаимное биение торцов полумуфт, измеренное на максимальном диаметре, мм

0,5

0,5

0,5

0,6

0,6

0,8

1,0

1,0

1,1

1,2

Допускаемое взаимное осевое смещение валов , мм

± 2,5

± 2,5

± 3,6

± 3,6

± 3,6

± 3,6

± 3,6

± 3,6

± 3,6

± 3,6

Диаметр муфты, мм (размер А)

155

170

190

220

255

285

315

340

350

365

Максимальный диаметр расточки, мм (размер Б)

55

65

80

95

100

120

130

160

150

180

Минимальное расстояние между валами, мм (размер В)

5…10



Схемы

Рис.1. Схема муфты компенсирующей специальной МКС2
