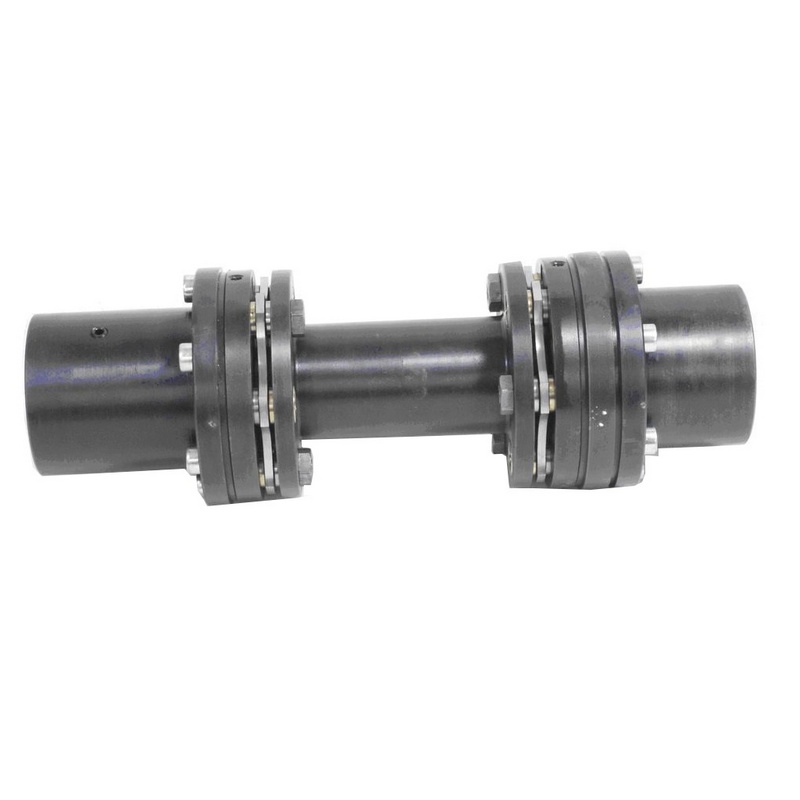

Упругие пластинчатые муфты компенсирующие МК2
Описание
Упругие пластинчатые муфты компенсирующие МК2 применяются в агрегатах с малыми (1... 40 мм) расстояниями между торцами соединяемых валов. Этот тип рекомендуется в качестве основного для стандартных условий применения.
Особенности
Отличительная особенность муфт компенсирующих упругих - продолжение передачи крутящего момента при разрушении упругих элементов. При этом конструкция исключает "вылет" проставки и искрообразование от соударения металлических частей.
Муфты компенсирующие упругие МК2 имеют "патронную" конструкцию, которая облегчает монтаж в условиях эксплуатации и исключает необходимость контакта персонала непосредственно с пластинами упругих элементов.
Стандартное климатическое исполнение - УХЛ2О4.
Характеристики
|
Наименование показателя |
Типоразмер муфты |
|||||||||
|
МК2-17 |
МК2-34 |
МК2-67 |
МК2-105 |
МК2-270 |
МК2-420 |
МК2-670 |
МК2-1050 |
МК2-1340 |
МК2-1670 |
|
|
Передаваемый крутящий момент, Н×м - номинальный - максимальный кратковременный |
160 395 |
315 787 |
630 1 575 |
1 000 2 500 |
2 500 6 250 |
4 000 10 000 |
6 300 15 750 |
10 000 25 000 |
12 500 31 250 |
16 000 40 000 |
|
Передаваемая мощность, кВт при частоте вращения: - 1000 об/мин - 3000 0б/мин |
17 51 |
34 102 |
67 201 |
105 315 |
270 810 |
420 1260 |
670 2010 |
1050 3150 |
1340 4020 |
1670 5010 |
|
Допускаемая частота вращения ,об/мин |
15 000 |
15 000 |
13 500 |
13 500 |
12 000 |
9 000 |
7 200 |
6 000 |
6 000 |
4 800 |
|
Допускаемое радиальное смещение осей валов, мм |
0,35 |
0,45 |
0,60 |
0,35 |
0,40 |
0,75 |
0,80 |
0,60 |
0,60 |
0,60 |
|
Допускаемое взаимное биение торцов полумуфт, измеренное на максимальном диаметре, мм |
0,6 |
0,8 |
1,0 |
0,65 |
0,8 |
1,4 |
1,6 |
1,8 |
1,8 |
1,8 |
|
Допускаемое взаимное осевое смещение валов , мм |
± 1,8 |
± 2,4 |
± 4,0 |
± 2,4 |
± 2,8 |
± 3,0 |
± 4,5 |
± 4,5 |
± 4,5 |
± 4,5 |
|
Диаметр муфты, мм (размер А) |
100 |
125 |
152 |
152 |
180 |
220 |
255 |
290 |
305 |
355 |
|
Максимальный диаметр расточки, мм (размер Б) |
50 |
70 |
85 |
85 |
90 |
120 |
140 |
160 |
170 |
200 |
|
Минимальное расстояние между валами, мм (размер В) |
80 |
100 |
120 |
120 |
140 |
160 |
180 |
200 |
180 |
200 |
Схемы
Рис.1. Схема муфты компенсирующей МК2
