Сектор фрикционный УД 1173
Серия:
Описание

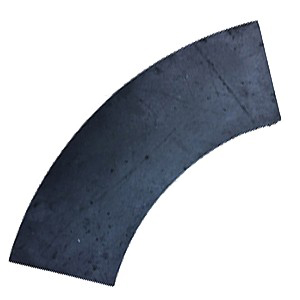

Накладка секторного типа УД 1173 1050х570х8х30 - фрикционное изделие, которое используют для защиты различных механических узлов и деталей от износа. И широко применяется в различных отраслях промышленности.
Сектор 1050х570х8х30 используется в тормозных муфтах станков, кузнечно-прессового и металлорежущего оборудования. Наиболее широко входит в комплект муфты-тормоза прессов.
Изготавливаются данные накладки из материалов пресс-композиция 143-63 и Ретинакс ФК-24А.
Характеристики
| Наименование | D нар., мм | D вн., мм | Толщина Н, мм | Угол αº |
|
УД 1173 |
1050 | 570 | 8 | 30 |
Схемы

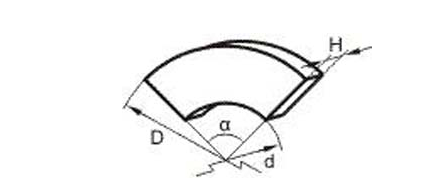

Рис.1 Схема УД 1173 1050х570х8х30
