Угольник разметочный с широким основанием

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

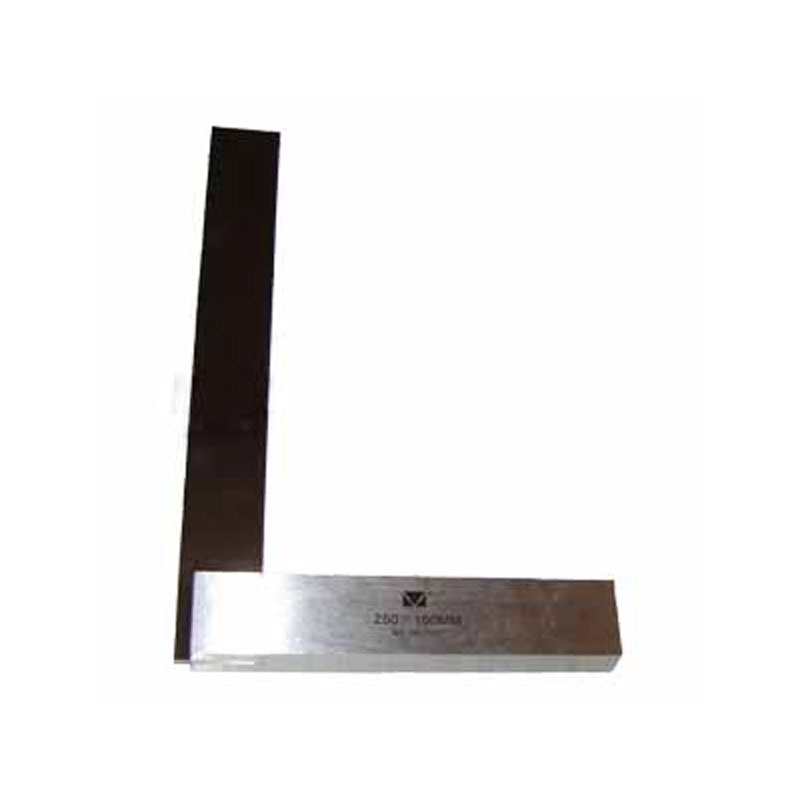

Угольник разметочный с широким основанием УРШ – это устройство, которое имеет широкое основание и используется для проверки прямых углов (90 градусов) в деталях, а также для контролирования взаимной перпендикулярности поверхности деталей. Широко применяется в машиностроение, тяжелой и легкой промышленности и других видах производства.

Условия эксплуатации разметочного угольника с широким основанием:

  • Вид климатического исполнения угольника – УХЛ4.2;
  • Температура, допустимая для эксплуатации устройства, составляет диапазон от десяти до тридцати пяти градусов Цельсия выше ноля;
  • При использование угольника влажность воздуха в помещение не должна превышать отметки в восемьдесят процентов;
  • Эксплуатирование прибора в среде с повышенным уровнем взрывоопасных газов не допускается.

Порядок работы с угольником с широким основанием:

  • Очистить все поверхности угольника с помощью чистой ткани;
  • Устройство установить так, чтобы обе стороны – измерительная и опорная, соприкасались с поверхностями проверяемого изделия. После этого должен образоваться проверяемый угол;
  • Если между ними образуется просвет, то это значение измеряется при помощи щупов;
  • При работе с угольником стараться избегать ударов.

Характеристики

Тип Размер Погрешность Материал
УРШ-63 63*40мм ±0,013мм Сталь
УРШ-100 100*63мм ±0,015мм Сталь
УРШ-160 160*100мм ±0,018мм Сталь
УРШ-250 250*160мм ±0,022мм Сталь
УРШ-400 400*250мм ±0,030мм Сталь
УРШ-630 630*400мм ±0,040мм Сталь

Комплектация

  • Угольник разметочный с широким основанием – 1 штука;
  • Упаковочный футляр – 1 штука;
  • Инструкция по использованию – 1 штука;
  • Свидетельство о прохождение метрологической аттестации – 1 штука;
  • Есть возможность поставки копии справки о метрологической аттестации (по желанию заказчика).

Модификации

  • Угольник разметочный с широким основанием УРШ-63
  • Угольник разметочный с широким основанием УРШ-100
  • Угольник разметочный с широким основанием УРШ-160
  • Угольник разметочный с широким основанием УРШ-250
  • Угольник разметочный с широким основанием УРШ-400
  • Угольник разметочный с широким основанием УРШ-630
