Описание

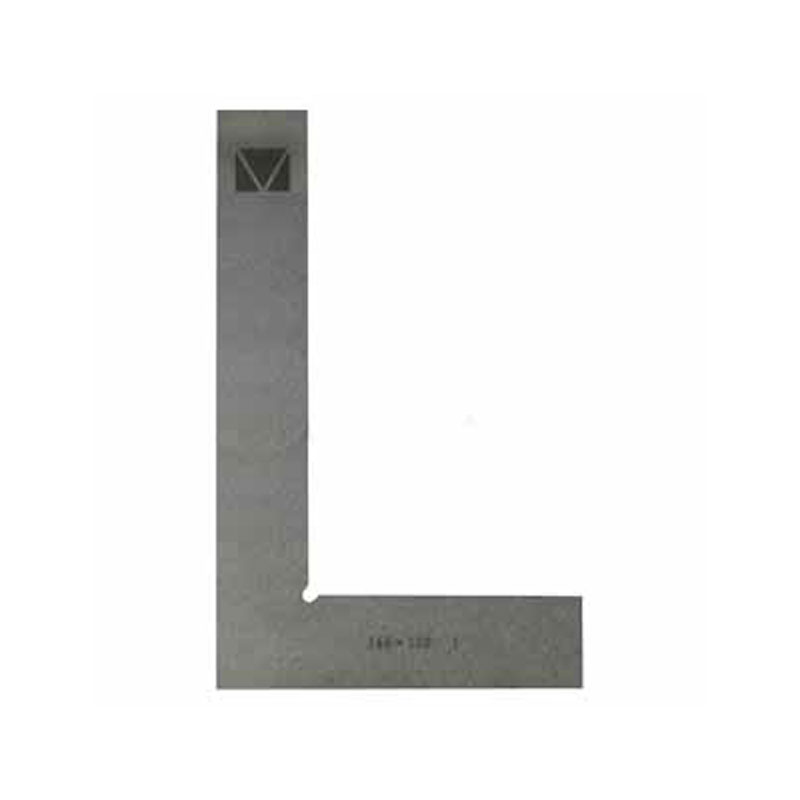

Угольник поверочный плоский – это устройство, которое используется для проверки прямых углов (90 градусов) в деталях, а также для контролирования перпендикулярности в поверхностях деталей. Часто используется в различном машиностроение и других областях промышленности.
Порядок работы с плоским угольником:
- Очистить все поверхности угольника с помощью чистой ткани;
- Устройство установить так, чтобы обе стороны – измерительная и опорная, соприкасались с поверхностями проверяемого изделия. После этого должен образоваться проверяемый угол;
- Если между ними образуется просвет, то это значение измеряется при помощи щупов;
- При работе с угольником стараться избегать ударов.
Условия эксплуатирования угольника поверочного плоского:
- Плоский поверочный угольник изготавливается в климатическом исполнение УХЛ4.2;
- Средняя влажность воздуха при температуре +25 градусов в помещение не должна быть выше отметки в 80 процентов;
- Допустимый диапазон температуры для использования прибора составляет 10-35 градусов Цельсия выше ноля;
- Эксплуатация устройства запрещена в среде с повышенным содержанием агрессивных и взрывоопасных газов.
Характеристики
| Тип | Размер | Перпендикулярность | Плоскостность |
| УРП-160 кл.1 | 160*100мм | 18мм | 6мм |
| УРП-160 кл.2 | 160*100мм | 36мм | 12мм |
| УРП-160 кл.3 | 160*100мм | 72мм | 24мм |
| УРПВ-160 (не СИТ) | 160*100мм | - | - |
| УРП-250 кл.1 | 250*160мм | 22мм | 6мм |
| УРП-250 кл.2 | 250*160мм | 44мм | 12мм |
| УРП-250 кл.3 | 250*160мм | 88мм | 24мм |
| УРПВ-250 (не СИТ) | 250*160мм | - | - |
| УРП-400 кл.1 | 400*250мм | 30мм | 10мм |
| УРП-400 кл.2 | 400*250мм | 60мм | 20мм |
| УРП-400 кл.3 | 400*250мм | 120мм | 30мм |
| УРПВ-400 (не СИТ) | 400*250мм | - | - |
| УРП-630 кл.1 | 630*400мм | 40мм | 12мм |
| УРП-630 кл.2 | 630*400мм | 80мм | 24мм |
| УРП-630 кл.3 | 630*400мм | 160мм | 48мм |
| УРПВ-630 (не СИТ) | 630*400мм | - | - |
Комплектация
- Угольник поверочный плоский – 1 штука;
- Упаковка (футляр) – 1 штука;
- Инструкция пользователя – 1 штука;
- Свидетельство о прохождение метрологической аттестации – 1 штука;
- Копия свидетельства метрологической аттестации (по желанию) – 1 штука.
Модификации
- Угольник поверочный плоский УРП-160 кл.1
- Угольник поверочный плоский УРП-160 кл.2
- Угольник поверочный плоский УРП-160 кл.3
- Угольник поверочный плоский УРПВ-160 (не СИТ)
- Угольник поверочный плоский УРП-250 кл.1
- Угольник поверочный плоский УРП-250 кл.2
- Угольник поверочный плоский УРП-250 кл.3
- Угольник поверочный плоский УРПВ-250 (не СИТ)
- Угольник поверочный плоский УРП-400 кл.1
- Угольник поверочный плоский УРП-400 кл.2
- Угольник поверочный плоский УРП-400 кл.3
- Угольник поверочный плоский УРПВ-400 (не СИТ)
- Угольник поверочный плоский УРП-630 кл.1
- Угольник поверочный плоский УРП-630 кл.2
- Угольник поверочный плоский УРП-630 кл.3
- Угольник поверочный плоский УРПВ-630 (не СИТ)
