Линейка синусная

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Линейка синусная – это устройство, используемое для измерений внешних углов от 0 до 45º градусов при помощи тригонометрического (косвенного) метода. Также эту линейку можно применять для установки различных изделий на станки под необходимым нам углом. Широко применяется в машиностроение и других отраслях тяжелой и легкой промышленности.

Условия эксплуатации линейки синусной:

  • Климатическое исполнение синусной линейки – УХЛ4.2;
  • Эксплуатация устройства должна осуществляться в закрытых помещениях с температурой воздуха в интервале от десяти до тридцати пяти градусов выше ноля. Влажность окружающей среды при этом не должна превышать 80 процентов;
  • Запрещается эксплуатировать линейку в условиях с повышенным содержанием взрывоопасных и агрессивных газов;
  • При соблюдение всех условий транспортировки, хранения и эксплуатации устройства, гарантийный срок составляет не менее одного года.

Характеристики

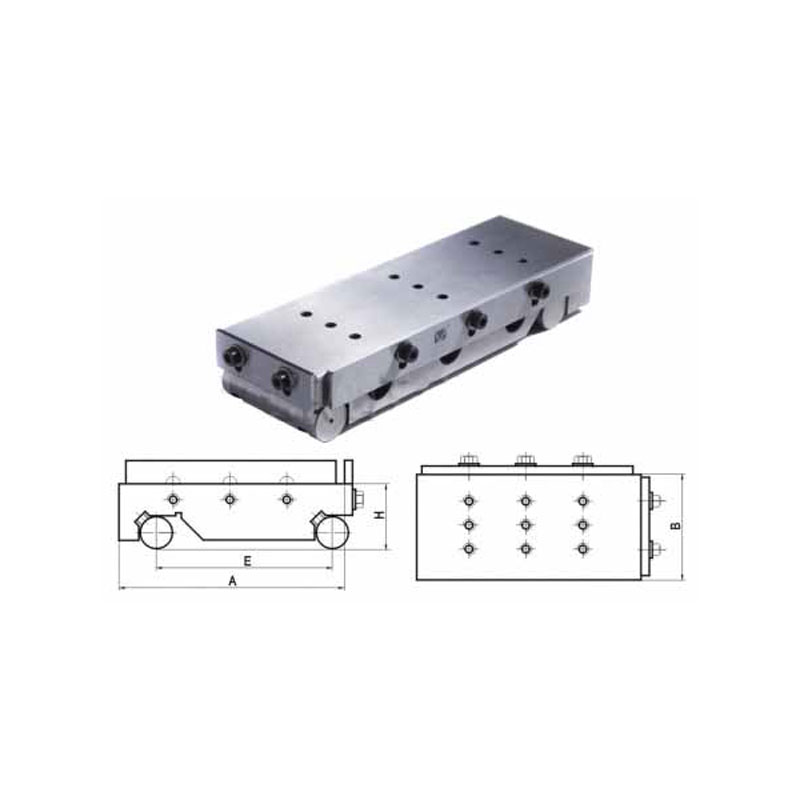

Тип Габаритные размеры стола
A B C D H E
ЛС 130мм 25мм - - 30мм 100±0,0035мм
ЛС 130мм 80мм - - 35мм 100±0,0035мм
ЛС 250мм 40мм - - 45мм 200±0,005мм
ЛС 250мм 80мм - - 45мм 200±0,005мм
ЛСО 165мм 75мм - - 50мм 127±0,005мм
ЛСО 115мм 100мм - - 50мм 76,2±0,005мм
ЛСО 165мм 125мм - - 58мм 127±0,005мм
ЛСО 165мм 150мм - - 50мм 127±0,005мм
ЛСО 300мм 150мм - - 67мм 254±0,005мм
ЛСО 165мм 300мм - - 67мм 127±0,005мм
ЛСО 200мм 300мм - - 67мм 127±0,005мм
ЛСО 300мм 300мм - - 67мм 254±0,005мм
ЛСД 175мм 100мм 100мм 100мм - 75±0,005мм
ЛСД 150мм 150мм 100мм 100мм - 100±0,005мм
ЛСД 300мм 150мм 100мм 200мм - 100±0,005мм

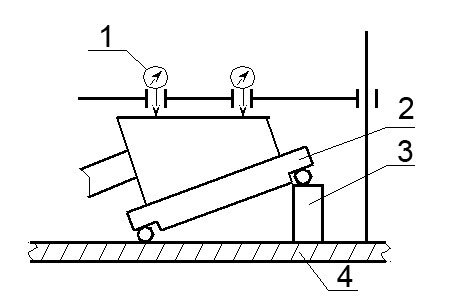

схема работы синусной линейки

  1. Индикатор
  2. Синусная линейка
  3. Столик
  4. Проверочная плита

Модификации

  • Линейка синусная ЛС.
  • Линейка синусная ЛСО.
  • Линейка синусная ЛСД.
