Угловой шаблон ШУ-20

Угловой шаблон ШУ-20 представляет собой унифицированный стандарт, прошедший государственную метрологическую аттестацию и полностью соответствующий стандартам качества. Шаблон угловой включает в себя 20 разных видов образцов угловых размеров, соответствие которым позволяет гарантировать качество выпускаемых узлов, деталей и конструкций. Устройство проверено временем и обладает доступной ценой.

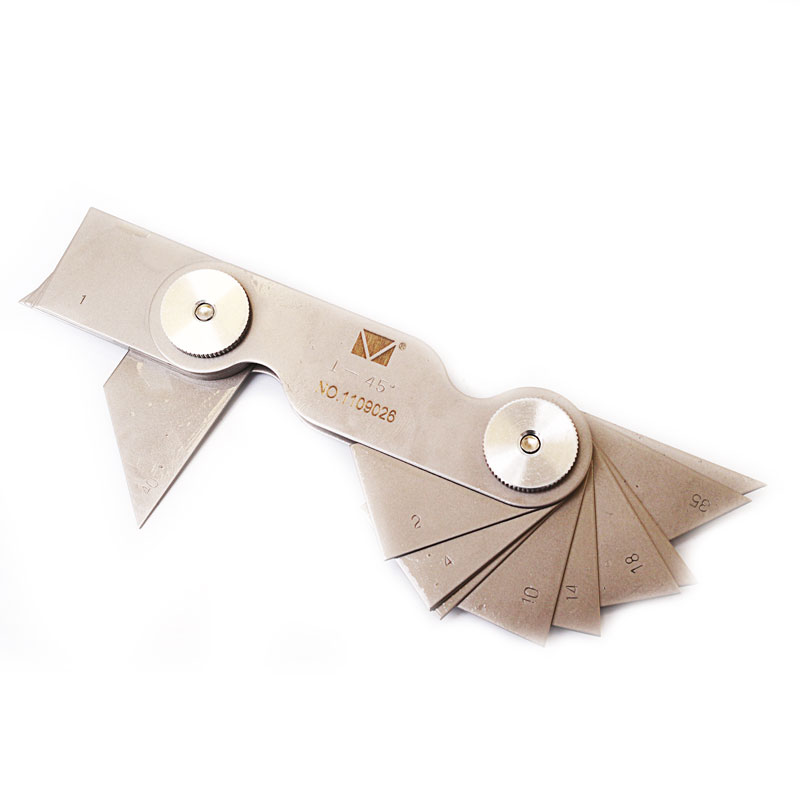

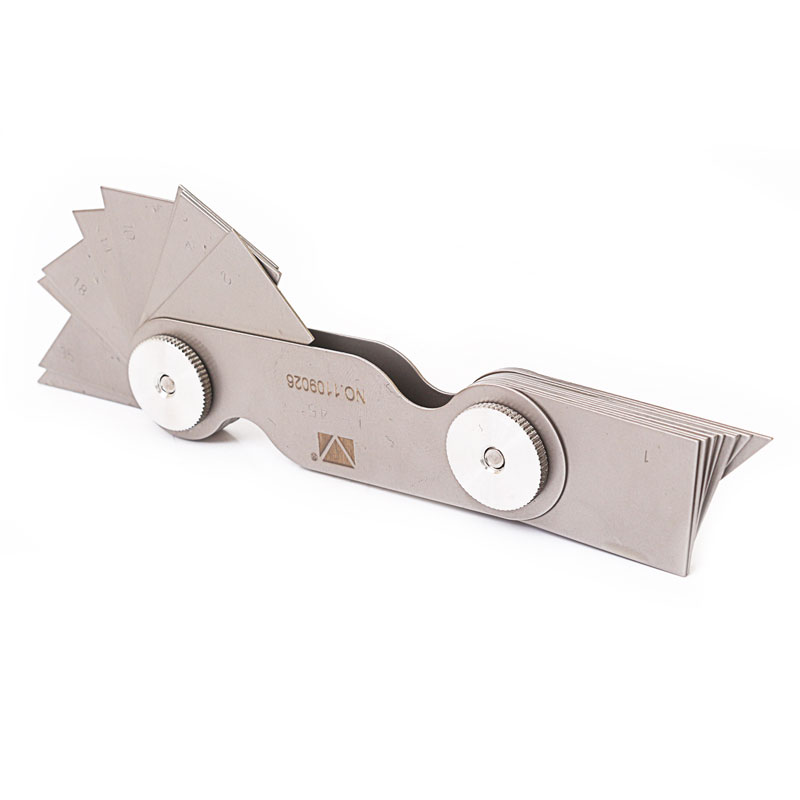

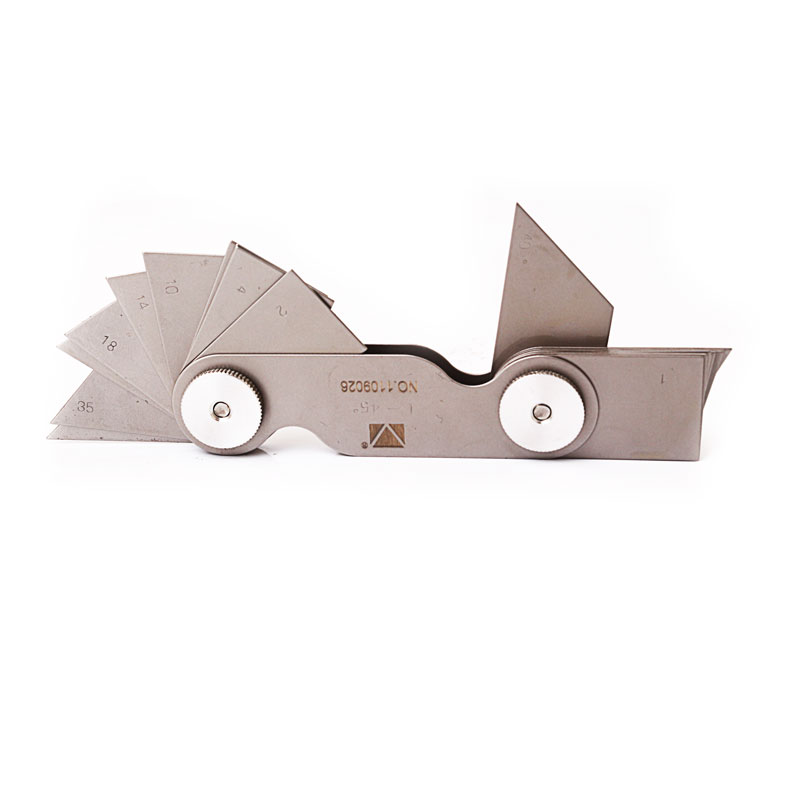

Шаблон угловой ШУ-20 представляет собой 2 соединенных между собой при помощи плоской изогнутой пластины складных веера с готовыми стандартными образцами для замеров углов. При этом в сложенном виде модель занимает вполовину меньше места при хранении. Удобная и безопасная конструкция обладает легким весом и изготовляется из специальных сортов стали, которые практически не подвергаются коррозии.

На каждом образце пластины обозначен определенный диапазон замеров углов, выраженный в градусах. Использование удобного устройства позволяет значительно экономить время изготовления деталей и обеспечить идентичность заданным параметрам действующей нормативно-технической документацией.

Назначение шаблона ШУ-20

Шаблоны угловые предназначены для замера угловых размеров при изготовлении определенных конструкций, деталей и рабочих узлов агрегатов. При этом качество работы этих устройств напрямую зависит от точности исполнения размеров углов. В качестве примера можно привести конструкции:

• Подшипников с конической формой роликов;
• Направляющих, выполненных по типу «ласточкин хвост»;
• Разного вида инструмента;
• Концов шпинделя электрических станков.

Наряду с нашим продуктом используется в условиях производства сварочный шаблон ШС-1.  Простая работа не потребует особых усилий, отличается быстротой и надежностью. Конструкция всегда находится в рабочем состоянии и не потребует особых настроек и параметров. Замеры при помощи шаблона занимают всего доли секунды.
