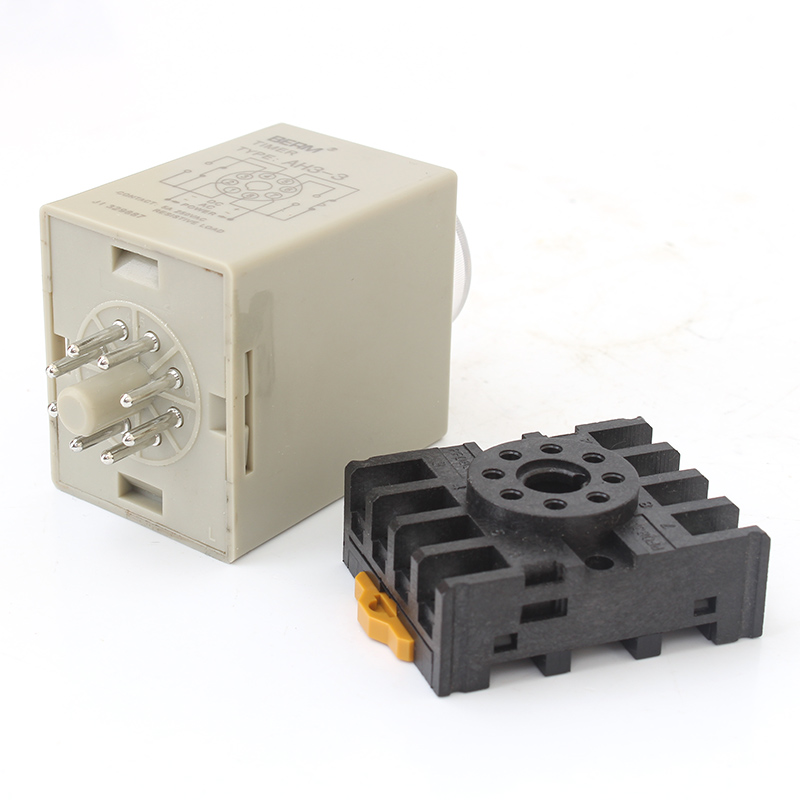

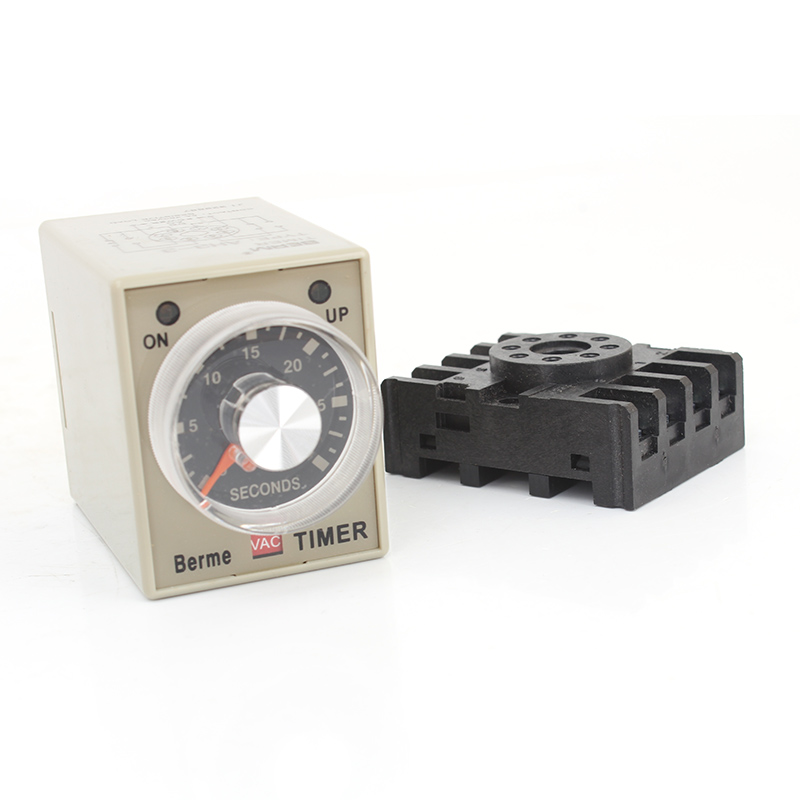

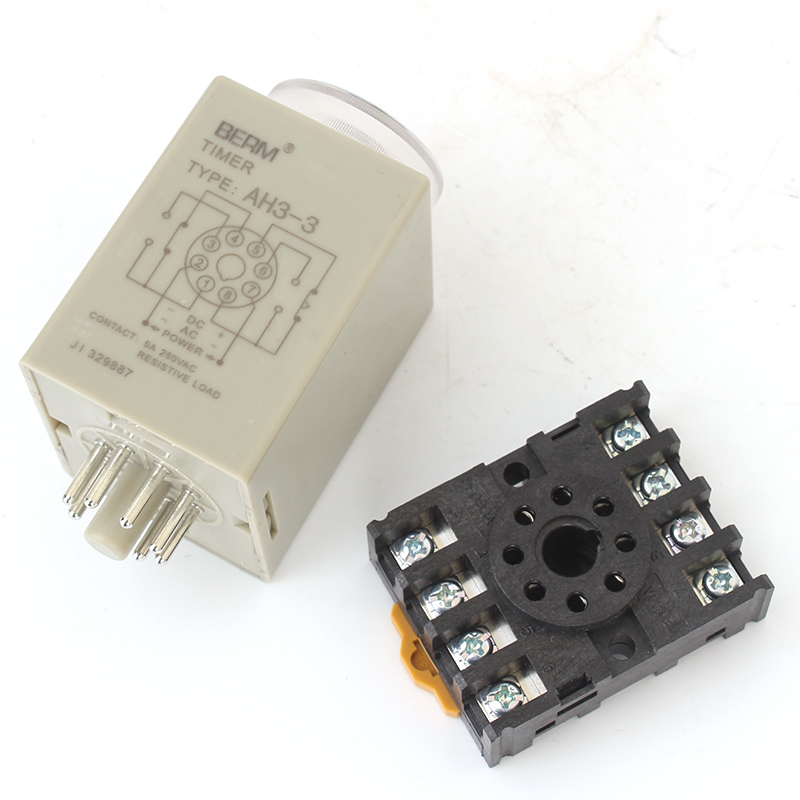

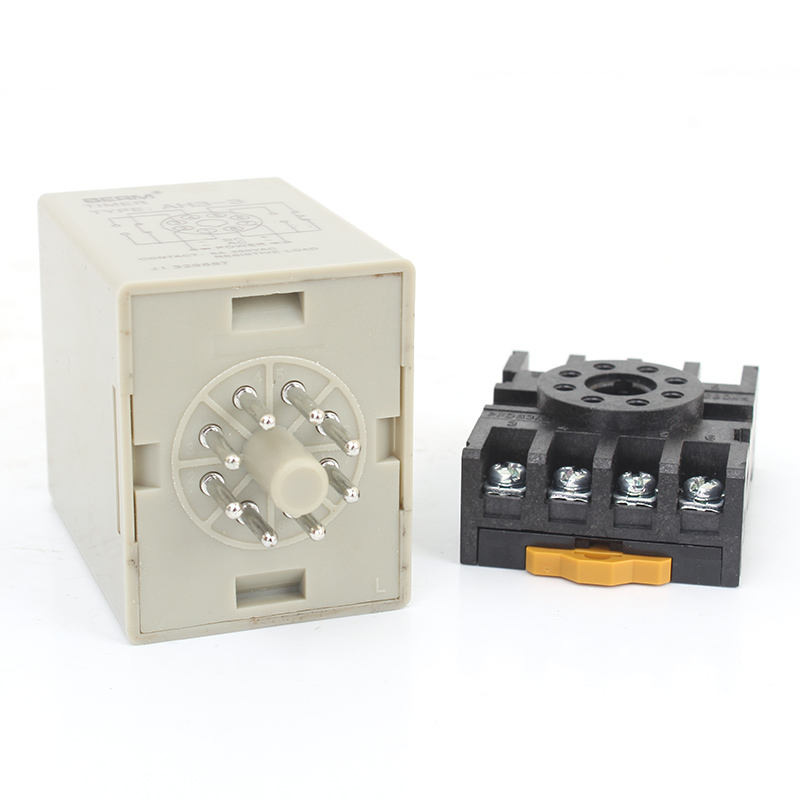

Реле времени AH3-3
Документация:
Руководство по эксплуатации(274.58 КБ)
1028 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Описание
Реле времени AH3-3 применяется со схемами автоматики, как комплектующее изделие.
Используется в процессах коммутации и управления, пуска/защиты, а также схемах регулирования с задержкой времени.
Характеристики
| Задержка времени (зависит от модели реле времени): | AH-3NA | 0...1 с, 0...10 с, 0...1 мин, 0...10 мин |
| AH-3NB | 0...3 c, 0...30 c, 0...3 мин, 0...30 мин | |
| AH-3NС | 0...6 с, 0...60 с, 0...6 мин, 0...60 мин | |
| AH-3ND | 0...1 мин, 0...10 мин, 0...1 ч, 0...10 ч | |
| AH-3NE | 0...3 мин, 0...30 мин, 0...3 ч, 0...30 ч | |
| Максимальная погрешность | 1% от полной шкалы | |
| Время переключения | < 0,1 c | |
| Питание | ~220В, =24В | |
| Количество контактов | 2 перекидных | |
| Режим работы второго перекидного контакта: | «А» – с задержкой | |
| «В» – мгновенного переключения | ||
| Пропускная способность реле | ~5А; 250В | |
| Потребляемая мощность | 2 В·А | |
| Условия эксплуатации | -10...+50°C, 48...85%RH | |
| Габаритные размеры | 40x50x82 мм | |
| Вес | 160 г | |
Схемы

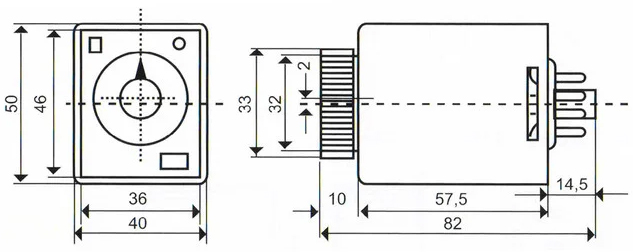

Габаритные и установочные размеры AH3-3

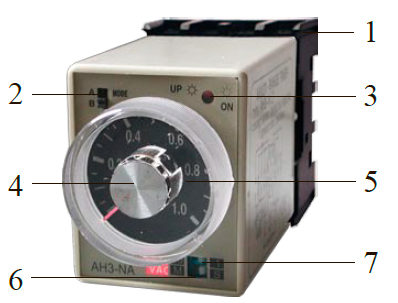

Элементы реле AH3-3
- Клеммная колодка (поставляется в комплекте).
- Переключатель режимов работы перекидного контакта (см. таблицу).
- Светодиодный индикатор ON состояния «прибор включен».
- Поворотный селектор со стрелкой.
- Циферблат.
- Переключатель времени срабатывания контакта «х10».
- Переключатель времени срабатывания контакта: минуты, секунды, часы.
Комплектация
- Реле времени типа AH3-3 выбранной модели - 1 шт.
- Руководство по эксплуатации - 1 экз.
- Клеммная коробка в комплекте.
