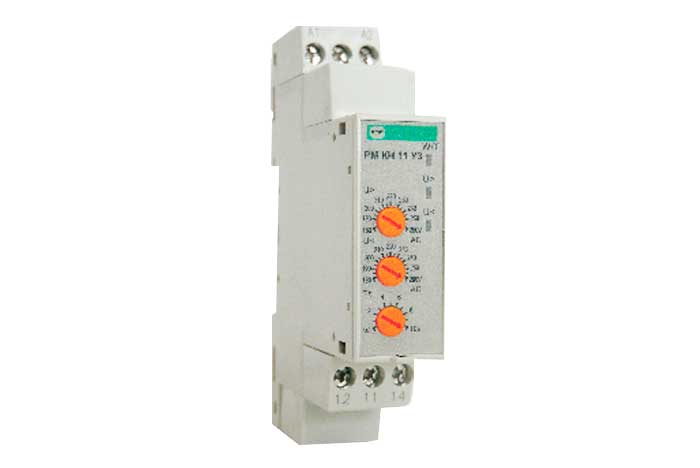

Реле РМ КН 11

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле РМ КН 11 предназначены для контроля напряжения сети питания 220В и отключение нагрузки при изменении параметров сети выше или ниже установленных пределов.

Область применения

Реле применяются в цепях переменного тока частотой 50Гц напряжением 220В и защищают от пониженного или повышенного напряжения,переключая свои контакты на "аварии" с задержкой от 0.1 до 10 сек.

Технические характеристики
Параметры Значение
Номинальное напряжение питания ,В 180, 260
Частота сети, Гц 45 - 65
Задержка времени регулируемая, сек 0,1 - 10
Номинальный ток рабочих контактов (режим АС-15) 220В/1,5 А
Коммутационный ресурс(количество циклов вкл/выкл) 1х105
Время отключение по обрыву фазы, сек 0,5
Степень защиты IP20
Диапазон рабочих температур, 0С от -5 до +40

Принцип действия

Реле РМ КН 11 УЗ изготовлено на современной элементной базе с использованием микроконтроллера малой степени интеграции и исполняющего реле, которое обеспечивает гальваническую развязку от цепи питания.

Клемами А1 и А1 реле подключается к однофазной сети. Если напряжение отвечает номинальному, реле замыкает контакты 11 и 14.

Umax должно быть больше чем Umin, иначе это будет считаться ошибкой, все индикаторы будут мерцать, а выходные контакты разомкнуться. В случае если авария длиться дольше времени заданного пользователем, реле рамыкает контакты 11 и 14, замыкая контакты 11 и 12.

Контакты 11 и 14 – нормально разомкнутые. Если при включении в сеть реле не определяет аварию, контакты замыкаются и остаются замкнутыми до наступления аварийной ситуации.

Если напряжение превышает пороговое значение параметра, светодиод «Р/З» мерцает, а светодиод U ) горит. Если напряжение возвращается к порогу после аварии, выходное реле замыкается и светодиод U ) гаснет, а светодиод «Р/З» (работа/задержка) горит.
