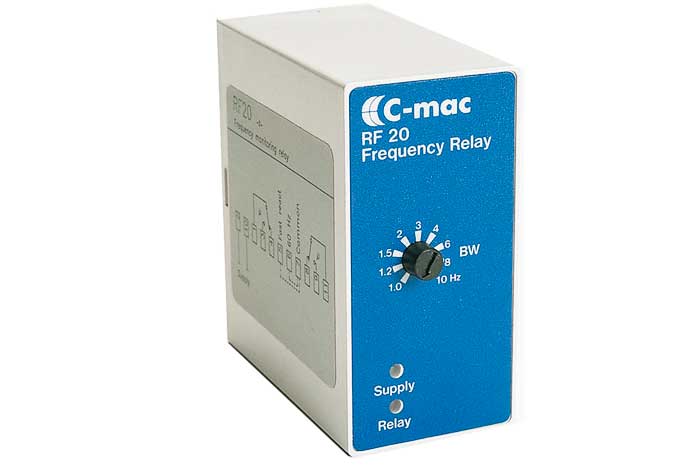

Реле RF20
Описание
Реле RF20 предназначено для измерения сети собственного напряжения питания: выходное реле в нормальном режиме активно,выключается при выходе частоты за установленные границы диапазона.
Принцип действия
Частота 50 либо 60 Гц выбирается путем соединения контактов (6-7 = 60 Гц), а разрешенная ширина диапазона устанавливается при помощи настроечного колеса на передней панели (от 1 до 10 Гц).
Время реакции 0,1 или 1с, задержка как включения, так и выключения. Выбирается путем соединения контактов, номинально 1с, cоединить 5-7 для 0,1с.
| Параметры | Значение |
| Напряжение питания | 24,120, 230VAC, ± 10%, 50/60 Гц |
| Напряжения пробоя | 2,5кВ |
| Потребляемая мощность | 2,5 ВА |
| Диапазон температур | -20°C - +60°C |
| Показание | Зелёный LED: напряжене питания Красный LED: активное реле |
| Средняя частота | 50 lub 60 Гц (соединить 7-9 na 60 Гц) |
| Ширина диапазона | Регул. на перед. пан.1-10Гц(±0,5do±5Гц) |
| Гистерезис | 10% настр. ширины диапазона |
| Точность | Min. ширина диапазона: ± 0,02 Гц Сред шкал.: ± 5 % настр. шир. диап. Max. ширина диапазона: ± 0,04 Hz |
| Время реакций | 1 seс или 0,1 seс (соединить 5-7 0,1 на 0,1 seс) |
| Выходное реле | 1 - пол.перекл. реле 8A/250 VAC 2-пол.перекл. реле 5A/250 VAC |
| Масса | 210 г |
