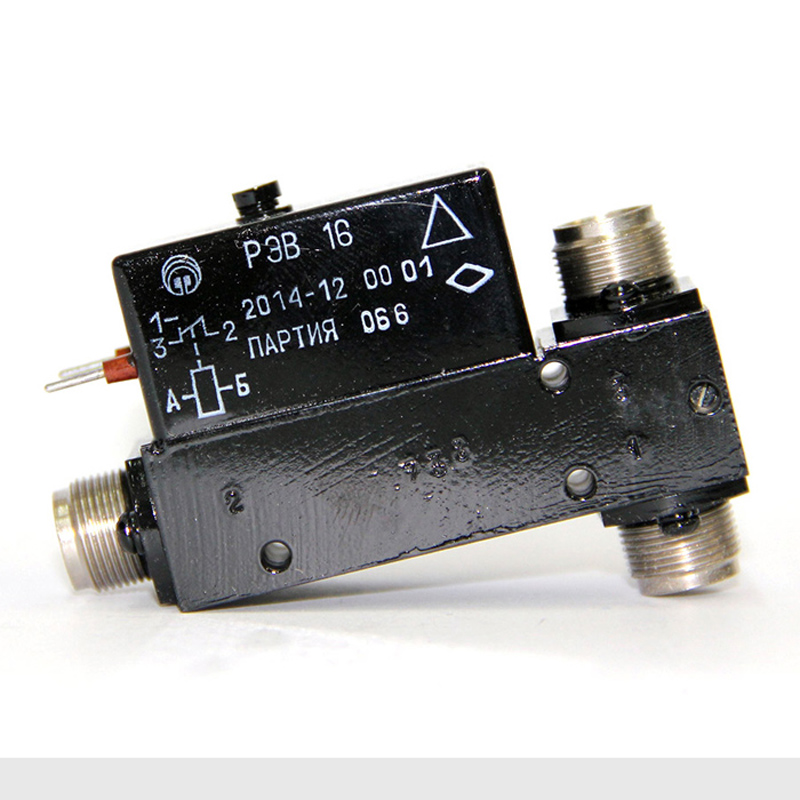

Реле РЭВ-16

Голосов: 3
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле РЭВ-16 - это электромагнитное негерметичное высокочастотное коаксиальное реле постоянного тока с одним переключающим контактом. Оно предназначено для коммутации высокочастотных сигналов частотой до 1 ГГц, при работе в коаксиальных трактах.

Основные особенности

  • Электрическая ёмкость между разомкнутыми контактами не более 0,2 пФ, затухание на частоте 500 МГц - не менее 30 дБ.
  • Присоединительные размеры высокочастотной цепи соответствуют вилке чертеж 6 ГОСТ 20265. Для подключения реле могут использоваться розетки СР-50-155, СР-50-159, СР-50-169 и им подобные.

Характеристики

Технические характеристики

Параметр

Значение

Технические условия

РФ4.562.009 ТУ

Напряжение питания

согласно таблице ниже

Режимы коммутации

согласно таблице ниже

Сопротивление контактов

≤0,5 Ом

Время срабатывания

30 мс макс.

Время дребезга при срабатывании

3 мс макс.

Время отпускания

30 мс макс.

Время дребезга при отпускании

15 мс макс.

КСВн

1,43 макс.

Сопротивление изоляции:

в нормальных климатических условиях

500 МОм

при максимальной температуре

50 МОм

при повышенной влажности

10 МОм

Электрическая прочность изоляции (между токоведущими цепями реле и корпусом; между контактами и обмоткой):

при нормальных климатических условиях

500 В эфф.

при пониженном атмосферном давлении

220 В эфф.

при повышенной влажности

300 В эфф.

Виброустойчивость:

от 0,5 до 5 Гц с амплитудой до 3 мм

свыше 5 до 30 Гц с амплитудой до 1,5 мм

свыше 30 до 50 Гц с амплитудой до 1 мм

свыше 50 до 2000 Гц с ускорением до 75 м/с2 (7,5 g)

свыше 2000 до 2500 Гц с ускорением до 100 м/с2 (10 g)

Ударная устойчивость

до 35 g

Температура окружающей среды

от -60 до +100°C

Относительная влажность

до 98% при +35°C

Атмосферное давление

от 5 до 1520 мм. рт. ст.

Максимальный срок службы

25 лет

Габаритные размеры

24,5х50х69 мм

Масса

140 г.

Электрические параметры

Исполнения

Рабочее напряжение, В

Напряжение срабатывания при +25°С, В, не более

Сопротивление обмотки при +25°С, Ом

РФ4.562.009-00, -01

27+9-5

15,2

210+10-21

Режимы коммутации

Диапазоны коммутации

Согласованная нагрузка, Ом

Частота коммутируемого сигнала МГц

Частота коммутации, Гц, не более

Число коммутационных циклов, не более

напряжения, мкВ

мощность, Вт

при нормальной температуре

в том числе при +100°С

50

-

50

1000

5

105

5·104

-

30

50

500

1

105

5·104

-

50

50

500

1

105

5·104
