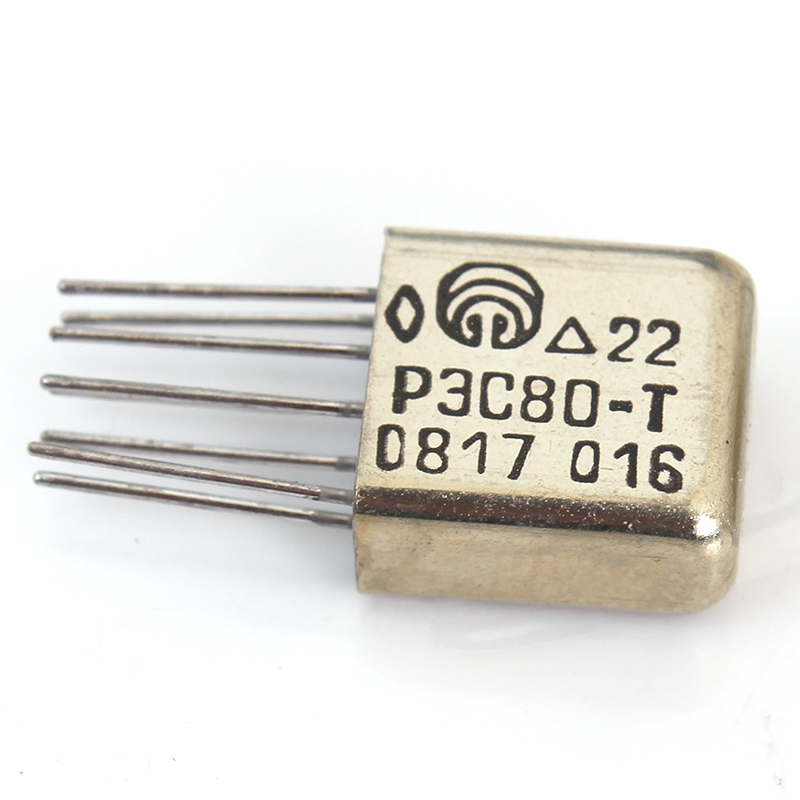

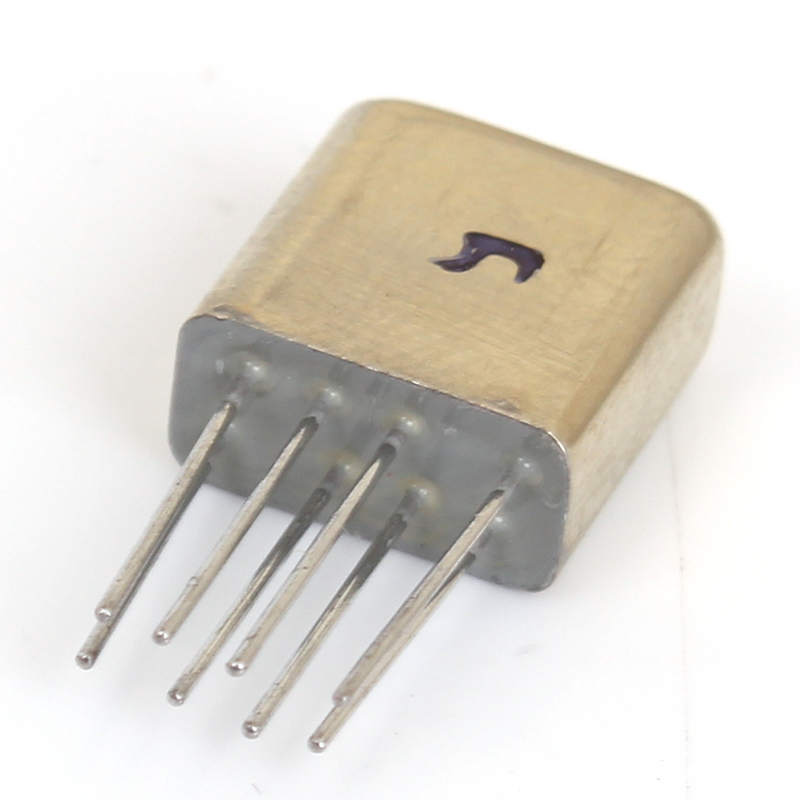

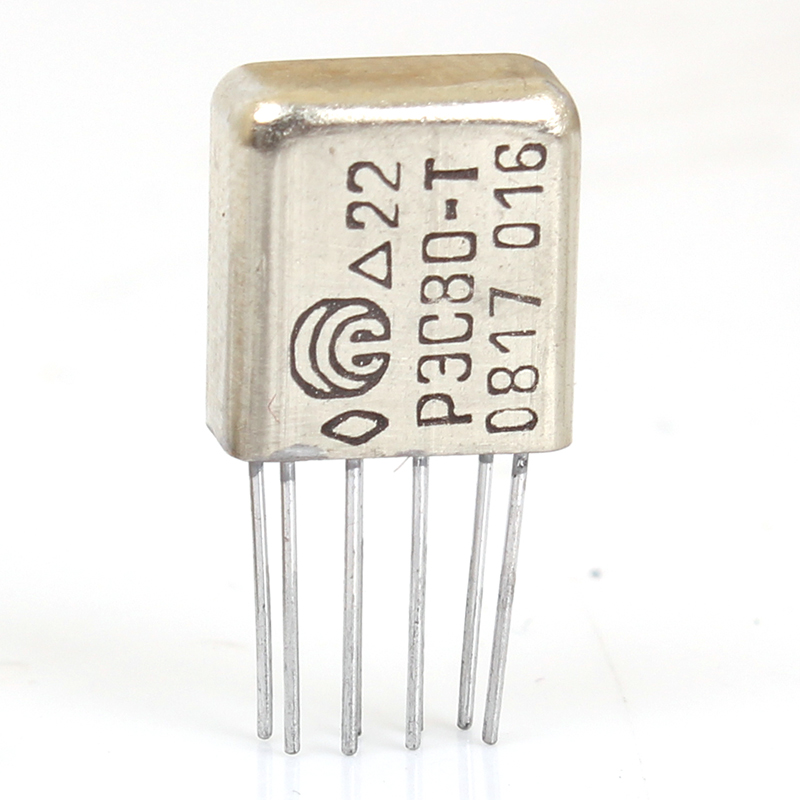

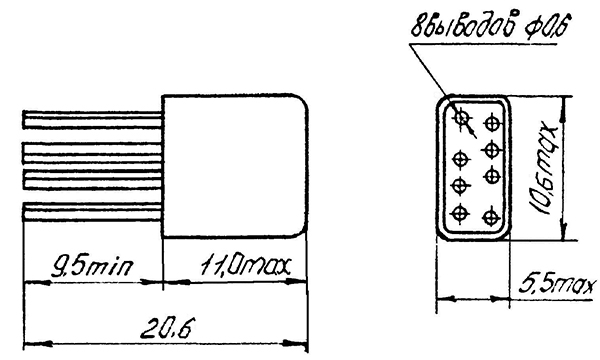

Реле РЭС80-Т

Технические условия

ДЛТ0.455.001 ТУ

Коммутирует ток

от 10^-6 А до 1 А

Напряжение питания

согласно таблице 2

Режим коммутации

согласно таблице 3

Сопротивление контактов

≤ 0,25 Ом

≤ 0,5 Ом

Время срабатывания

4 мс. макс

Время дребезга при срабатывании

1,5 мс. макс.

Время отпускания

2 мс. макс

Время дребезга при отпускании

2 мс. макс

Сопротивление изоляции:

в нормальных климатических условиях

200 МОм

при максимальной температуре

20 МОм

при повышенной влажности

10 МОм

Электрическая прочность изоляции

при нормальных климатических условиях

200 В эфф.

при пониженном атмосферном давлении

150 В эфф.

при повышенной влажности

150 В эфф.

Минимальный срок службы

25 лет

Масса реле, не более

2 г

Исполнения

Рабочее напряжение, В

Напряжение срабатывания, В, при +25°C, не более

Сопротивление обмотки при +25°C, Ом

ДЛТ4.555.016-00; -05

27 ± 2.7

14.2

1700 ^{+ 255}_{- 170}

ДЛТ4.555.016-01; -06

15 ± 1.5

8.5

610 ± 61

ДЛТ4.555.016-02; -07

6.3 ± 0.63

3.4

105 ± 10.5

ДЛТ4.555.016-03; -08

4 ± 0.4

2.35

55 ± 5.5

ДЛТ4.555.016-04; -09

3 ± 0.3

1.7

30 ± 3

ДЛТ4.555.016-14; -15

27 ± 2.7

15.2

1620 ^{+ 243}_{- 162}

Диапазоны коммутации

Вид нагрузки

Род тока

Частота коммутации, Гц, не более

Число коммутационных циклов, не более

тока, А

напряжения, В

при норм. темпер.

в т.ч. при +80°C

0.01 – 0.25

6 – 36

активная

постоянный

10

10⁵

5·10⁴

0.25 – 0.5

6 – 36

активная

постоянный

10

5·10⁴

2.5·10⁴

0.5 – 1

6 – 36

активная

постоянный

1

5·10³

2.5·10³

0.1 – 0.15

6 – 60

активная

50-10000 Гц

10

10⁵

5·10⁴

0.15 – 0.25

6 – 36

τ≤15 мс

постоянный

3

1.25·10⁴

6.25·10³

0.25 – 0.5

6 – 36

τ≤5 мс

постоянный

1

5·10³

2,5·10³

0.25 – 0.5

6 – 44 эфф.

активная

50-10000 Гц

5

5·10⁴

2,5·10⁴

0.5 – 1

6 – 44 эфф.

активная

50-10000 Гц

1

2·10³

10³

5·10-6 – 0.01

0.05 – 10

активная

постоянный

10

1.5·10⁵

7.5·10⁴

0.001– 0.1

0.05 – 36

τ≤5 мс

постоянный

7

8·10⁴

4·10⁴

0.001– 0.1

0.05 – 36

активная

50-10000 Гц

7

4·10⁴

2·10⁴
