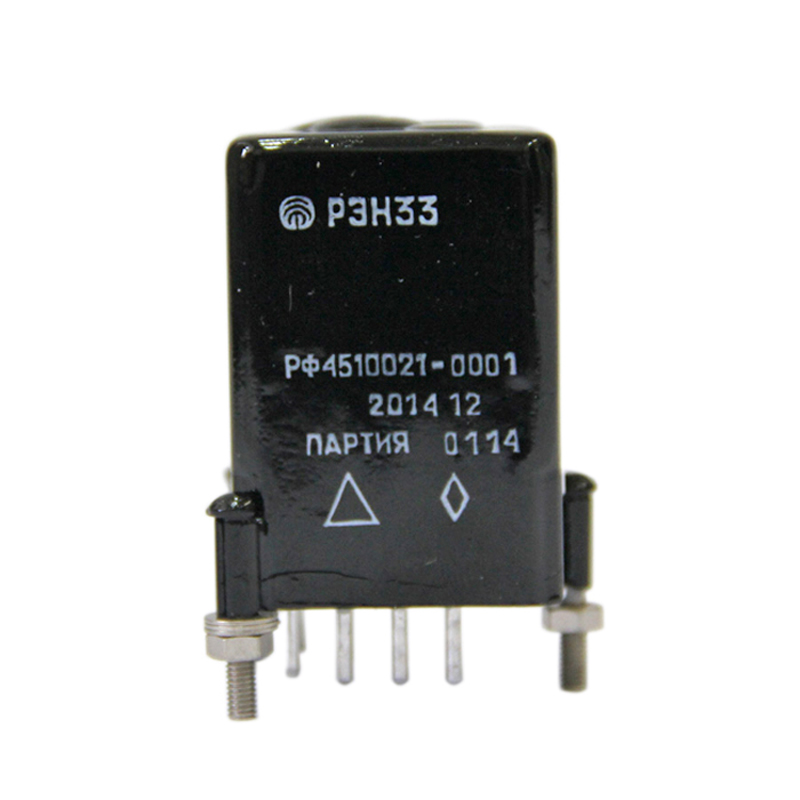

Реле РЭН-33

Голосов: 2
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле РЭН-33 представляет собой электромагнитное герметичное реле постоянного тока с четырьмя переключающими контактами. Оно предназначено для коммутации электрических цепей постоянного тока.

Характеристики

Технические характеристики

Параметр

Значение

Напряжения питания

согласно таблице ниже

Режимы коммутации

согласно таблице ниже

Сопротивление контактов

≤0,5 Ом

Время срабатывания

16 мс макс.

Время дребезга при срабатывании

1,5 мс макс.

Время отпускания

3,5 мс макс.

Время дребезга при отпускании

4,5 мс макс.

Сопротивление изоляции:

в нормальных климатических условиях

200 МОм

при максимальной температуре

20 МОм

при повышенной влажности

10 МОм

Электрическая прочность изоляции:

при нормальных климатических условиях

750 В эфф.

при повышенной влажности

450 В эфф.

при пониженном атмосферном давлении

250 В эфф.

Виброустойчивость:

от 5 до 50 Гц с ускорением до 1,5 мм

свыше 50 до 1600 Гц с ускорением до 150 м/с2 (15 g)

свыше 1600 до 2500 Гц с ускорением до 200 м/с2 (20 g)

Ударная устойчивость

до 35 g

Температура окружающей среды

от -60 до +125°C

Относительная влажность

до 98% при +35°C

Атмосферное давление

от 10-8 до 1117 мм. рт. ст.

Минимальный срок службы

25 лет

Габаритные размеры

39х40х55 мм

Масса

130 г

Основные электрические параметры

Исполнения

Рабочее напряжение, В

Ток срабатывания при +25°C, мА, не более

Сопротивление обмотки при +25°C, Ом

РФ4.510.021-00

27 ±2,7

75

180 ±18

РФ4.510.021-02

27+5-4

60

360 ±36

Режимы коммутации

Диапазоны коммутации

Вид нагрузки

Род тока

Частота коммутации, Гц, не более

Число коммутационных циклов, не более (тыс.)

тока, А

напряжения, В

при нормальной температуре

в том числе при +80°C

0.1– 10

6 – 30

акт.

пост.

0.167

104

2·103

0.1– 10

60– 127

акт.

50 - 1000 Гц

0.167

104

2·103

0.1 – 5

6 – 30

акт.

пост.

0.167

105

2·104

0.1 – 5

6 – 30

τ≤10 мс

пост.

0.167

104

2·103

0.1 – 5

60 – 127

cosφ≥0.9

50 - 1000 Гц

0.167

104

2·103

0.1– 2.5

6 – 30

τ≤10 мс

пост.

0.333

104

2·103

0.1– 2.5

60 – 220

cosφ≥0.9

50 - 1000 Гц

0.333

104

2·103

0.1 – 1.5

50 – 250

cosφ≥0.6

50 - 1000 Гц

0.333

104

2·103
