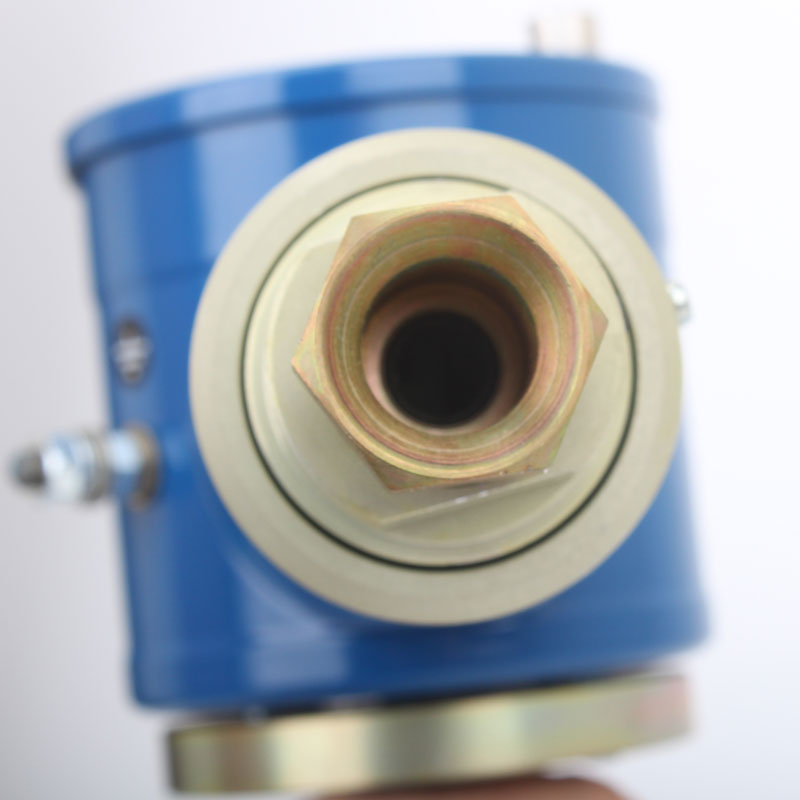

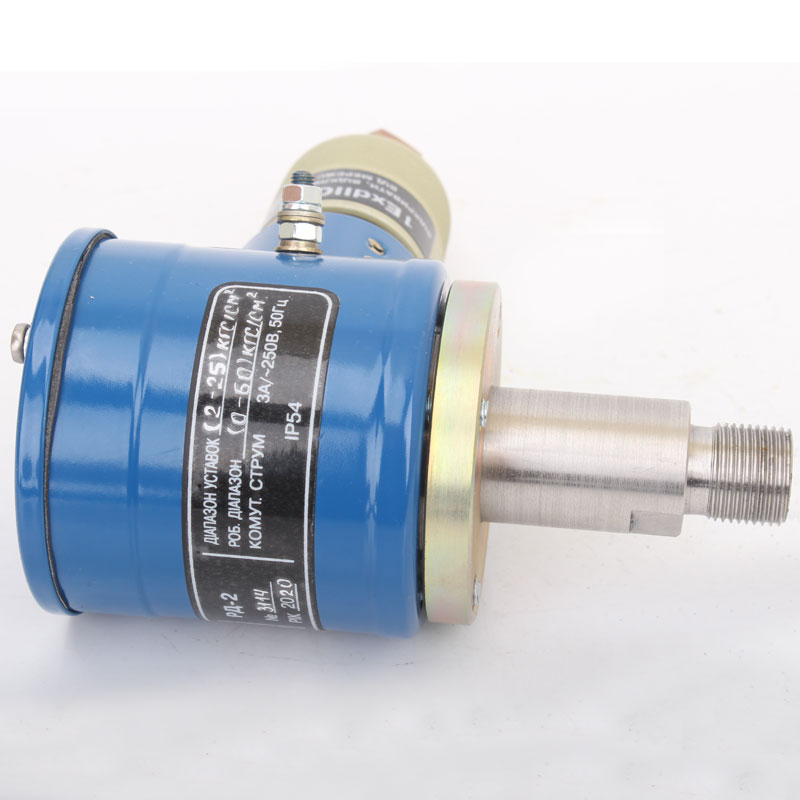

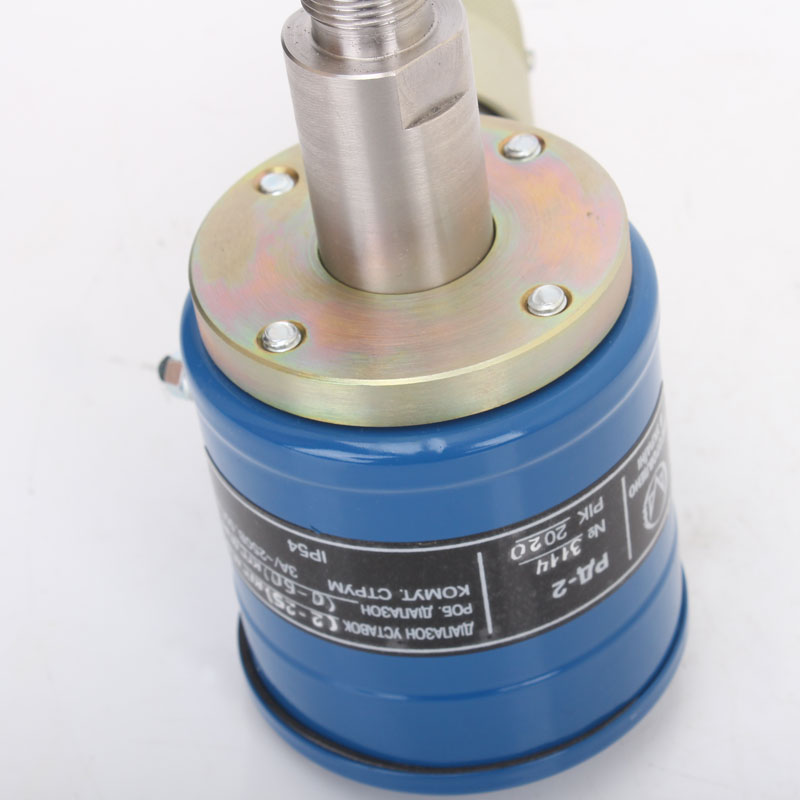

Реле давления РД-2, РД-2В, РД-2И, РД-2Р, РД-2ИР предназначены для контроля, сигнализации и автоматического двухпозиционного регулирования избыточного давления (РД-2, РД-2И), разрежения (РД-2В, РД-2Р), разности давлений и разрежений (РД-2ИР) жидких и газообразных сред.

Могут использоваться для замены электроконтактных манометров и вакуумметров. Устойчивы к большим перегрузкам по входному сигналу.

Основные функции

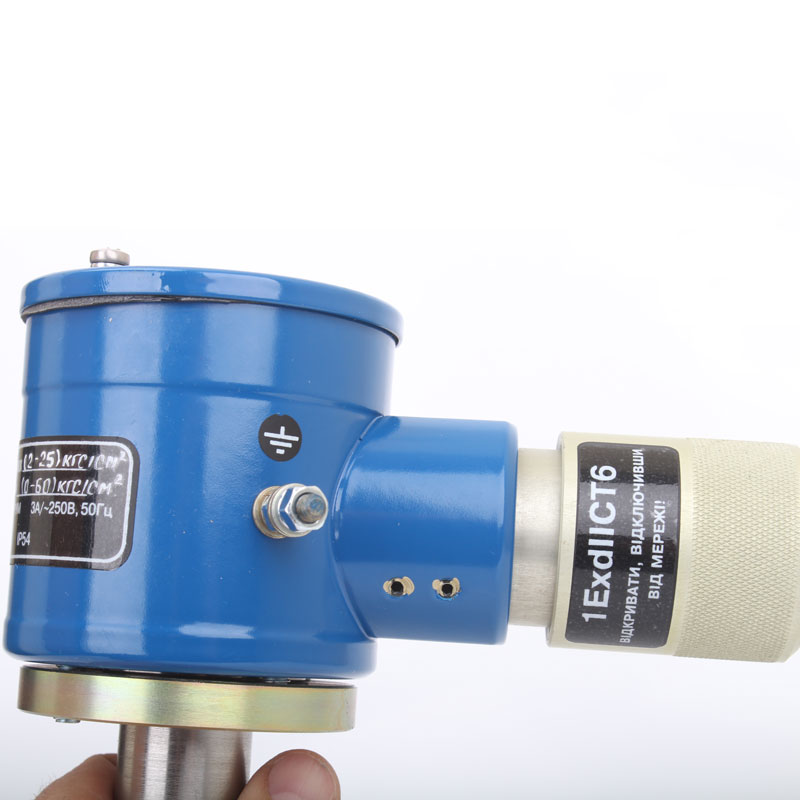

  • взрывозащищенное исполнение с маркировкой взрывозащиты "1ExdIICT6"
  • реле давления РД-2, РД-2В предназначены для работы с жидкими и газообразными средами, в том числе агрессивными. Материал, контактирующий со средой - 12Х18Н10Т и 36НХТЮ.
  • реле давления РД-2И, РД-2Р, РД-2ИР предназначены для работы с неагрессивными газообразными средами.

Характеристики

Технические характеристики

Диапазон рабочих температур:



РД-2, РД-2В

-40...+60 °С

РД-2И, РД-2Р, РД-2ИР

-30...+60 °С

Разброс срабатывания РД-2И, РД-2Р, РД-2ИР, не более

0,00005 МПа

Коммутационная мощность контактов реле, при эксплуатации в цепях переменного тока

250 В / 3 А

Степень защиты корпуса

IP54

Масса, не более

1,5 кг

Монтажный чертёж РД-2ИР

рис. 1 - Монтажный чертёж РД-2ИР

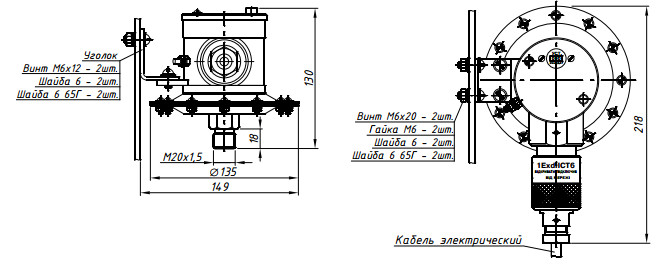

Монтажный чертёж РД-2И, РД-2Р

рис. 2 - Монтажный чертёж РД-2И, РД-2Р

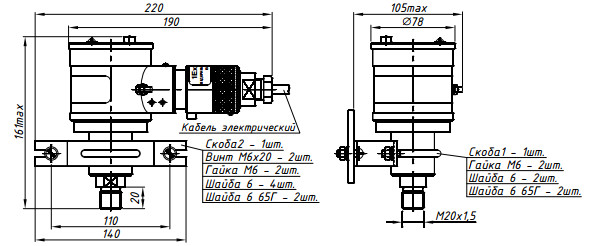

Монтажный чертёж РД-2, РД-2В

рис. 3 - Монтажный чертёж РД-2, РД-2В

Модификации

Исполнения

Шифр

Рабочее давление, МПа, (кгс./см2)

Диапазон уставок, МПа, (кгс./см2)

Зона возврата, МПа, (кгс./см2)

Значение уставки, устанавливаемое при выпуске, МПа, (кгс./см2)

РД-2

0,4 (4)

0,01...0,3

(0,1...0,3)

0,002 (0,02)

0,05 (0,5)

2,5 (25)

0,05...0,4

(0,5...4)

0,002 (0,02)

0,2 (2)

0,1...0,6

(1...6)

0,02 (0,2)

0,3 (3)

6,0 (60)

0,2...4,0

(2...40)

0,04 (0,4)

0,5 (5)

РД-2В

-0,1 (-10)

-0,08...-0,01

0,003 (0,03)

0,02 (0,2)

Модификации

Шифр

Рабочее давление, мм.вод.ст.

Диапазон уставок, мм.вод.ст.

Зона возврата, мм.вод.ст.

Значение уставки, устанавливаемое при выпуске, мм.вод.ст.

РД-2И

0...10000

0...500

10

200

РД-2Р

-10000...10000

-500...0

10

-200

РД-2ИР

0...10000

20...600при Р+ до 1200

10

200
