Регулятор потока РП 6.3

Регулятор потока РП 6.3 имеет массу 1,5 кг и условный проход не меньше 6 мм. Оборудование может обеспечить самый большой возможный расход очищенного масла 10 литров за минуту, если при этом давление будет составлять 32 МПа. Может быть перепад параметров до 0,5 МПа. Изделия выпускаются для размещения согласно категориям УХЛ и Т.

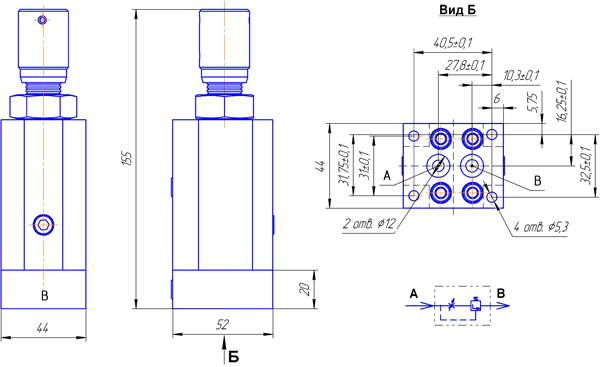

Рис.1 Схема габаритных и установочных размеров Регулятора потока РП-6,3

Структура условного обозначения

Условное обозначение РП 6.3 – УХЛ2:

• РП – регулятор потока;
• 6 – условный проход 6 мм;
• 3 – номинальное давление 32 МПа.

УХЛ2 – категория размещения по ГОСТ 15150 для районов с умеренным климатом (может быть изготовлен в исполнении Т – для тропического климата).
