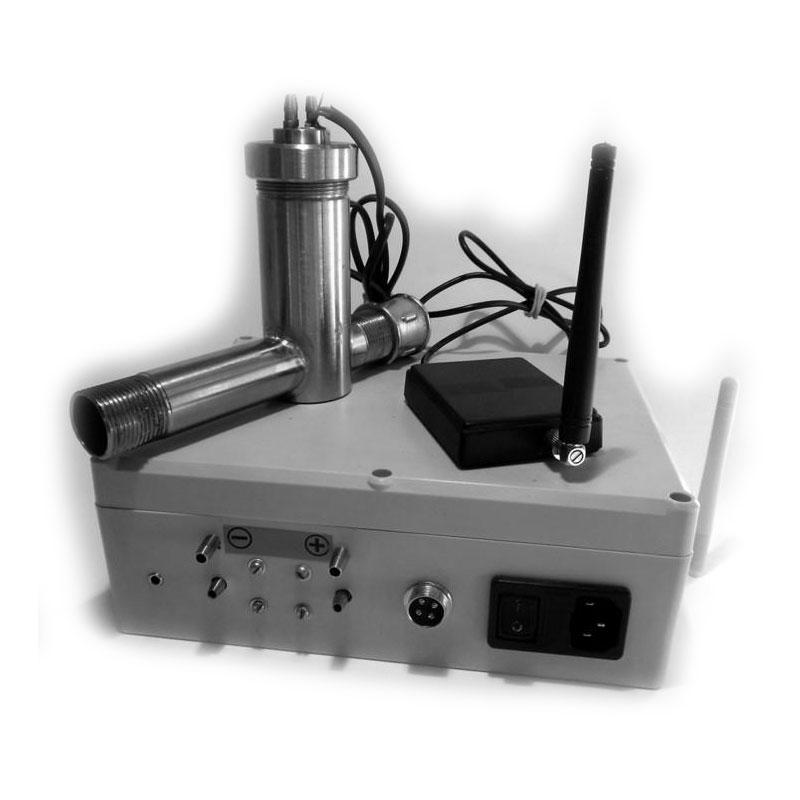

Измеритель Расход-1

Расходомер газа Расход-1 относится к классу измерительного оборудования, используемого для выполнения измерений, связанных с движением воздушных потоков. Этот прибор позволит определить скорость движения потока газа, а также рассчитать его объемный расход за единицу времени.

Включая расходомер Расход-1 можно выполнять контроль работы вентиляционных шахт, систем выброса отработанных газов, а также пропускной способности различных трубопроводов. Эти приборы станут незаменимыми помощниками при контроле технического состояния газопроводов и комплектации санитарно-экологических и технических лабораторий.

Конструкция нашего механизма

Конструкционное выполнение механизма это обоюдное состояние двух блоков – измерительного блока и напорной трубки. Измерительный блок реализован в виде пластикового корпуса, внутри которого размещена электронная плата с соответствующими индикаторами работы прибора. Кроме этого, имеется два штуцера для подключения газонапорной трубки и коммутационное гнездо для подключения датчика температуры. Питание устройства осуществляется от аккумуляторной батареи, которая также находится внутри корпуса. Управление устройством выполняется посредством функциональных клавиш, расположенных на информационную панель устройства. Результаты измерений выводятся на дисплее прибора.

Напорная трубка представляет собой небольшой блок, внутри которого располагаются датчики, импульсы от которых попадают в измерительный блок для преобразования и выполнения соответствующих расчетов по установленному алгоритму. По желанию заказчика прибора он может комплектоваться газонапорными трубками нескольких модификаций от разных производителей.

Эксплуатационные условия

Корректная работа возможна только при его использовании в среде, отвечающей установленным параметрам. Температура окружающей среды должна находиться в пределах от -19С до +420С, но обязательно влажность всегда ниже 97 процентов.

Можно вычислить скорость движущегося потока газа в диапазоне скорости:

Минимум 2 метра, максимум 25 метров за одну секунду

Минимально измеряемый расход объема:

2,5 м3

Погрешность имеет предел:

±3%

Температура измеряемого газа:

от -20°С до +200°С

Питание устройства:

4,2В

Габаритные размеры:

215х92х36 мм

Вес измерительного блока:

не более 1 кг
