Регулятор-сигнализатор делится на два вида: ЭРСУ-3-1 и ЭРСУ-3-2 относится к системам определения уровня жидкой среды, а также контроля заданного значения уровня. Предложенное устройство является электронным регулятором/сигнализатором, который позволяет поддерживать, а в случае превышения установленного показателя уровня, сигнализировать об этом при помощи светодиодной сигнализации. Предложенное устройство может применяться для работы в токопроводящей жидкой среде.

Условия для работы электронного регулятора уровня

Прибор ЭРСУ-3-1 и прибор ЭРСУ-3-2 рассчитан на использовании во взрывобезопасной среде при условии, что он не будет поддаваться тряске и механическим воздействиям. Что касается среды, которая измеряется, то она не должна давать твердый осадок на электродах датчика.

Конструкционные особенности и принцип измерений

Работа электронного регулятора/сигнализатора основана на измерении электросопротивления между стенкой посуды и электродом датчика прибора. При погружении датчика в контролируемую токопроводящую среду его сопротивление будет уменьшаться. В противном случае, когда уровень жидкости будет падать, и датчик постепенно обсушивается, его сопротивление снова будет расти. В зависимости от изменения величины электрического сопротивления и можно будет судить об уровне жидкости в измеряемой емкости.

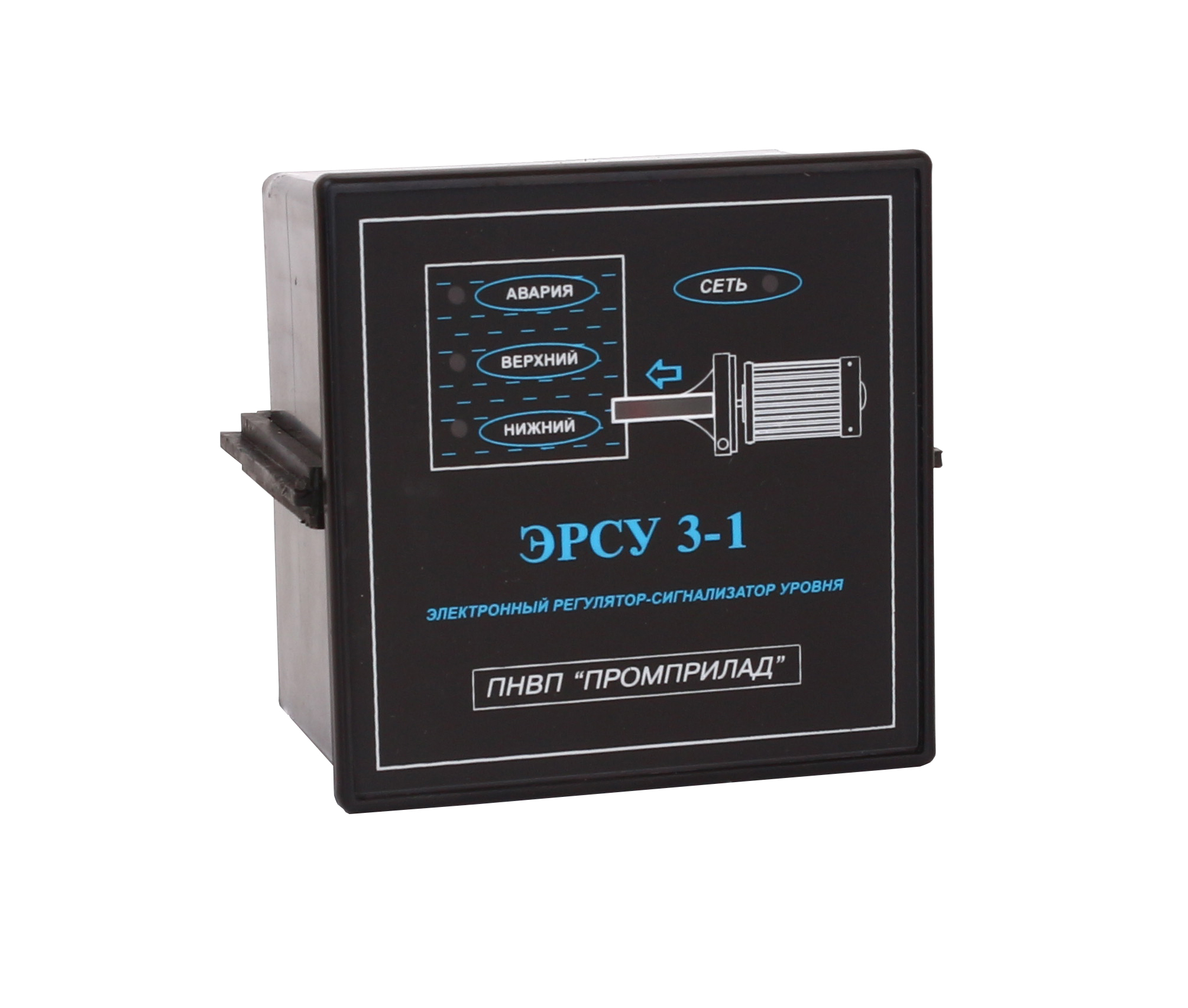

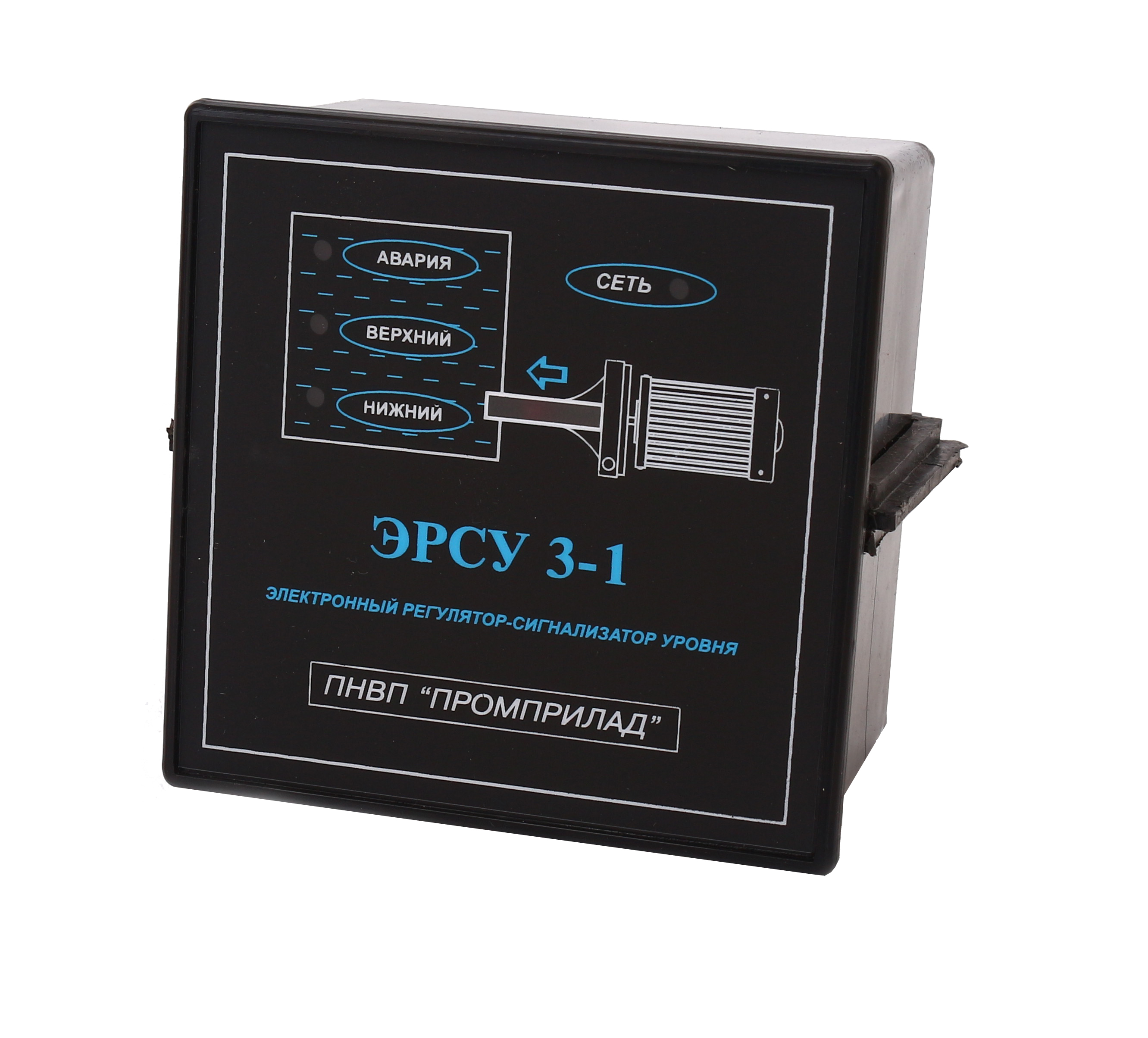

Принципиальная электрическая схема построена на основе трех выпрямительных элементов и транзисторно-релейных каскадов, которые питаются от понижающего трансформатора. Передняя панель прибора предназначается для сигнализирования индикаторами о срабатывании канала, а также о режиме работы устройства.

Гарантия на устройство

При соблюдении установленных норм хранения устройства и его эксплуатации. Завод-изготовитель выдерживает абсолютную гарантию в действии 12-14 месяцев от первого дня работы прибора на оборудовании, либо полтора года просто с момента произведения.

Количество каналов регулирования:

3

Каналы для управления:

1

Питание прибора:

220В±10 или 36В

Потребляемая счетчиком мощность:

не более 10Вт

Коммутационный ток на выходах:

-при 220В:

-при36В:



Величина сопротивления измеряемой жидкости:

10кОм

Вес устройства:

500г

Габаритные размеры:

96х96х75мм

Щитовой вырез:

91х91мм

  • устройство ЭРСУ-3-1 или устройство ЭРСУ-3-2;
  • три датчика уровня;
  • технический паспорт;
  • эксплуатационная инструкция;
  • упаковочная тара.
