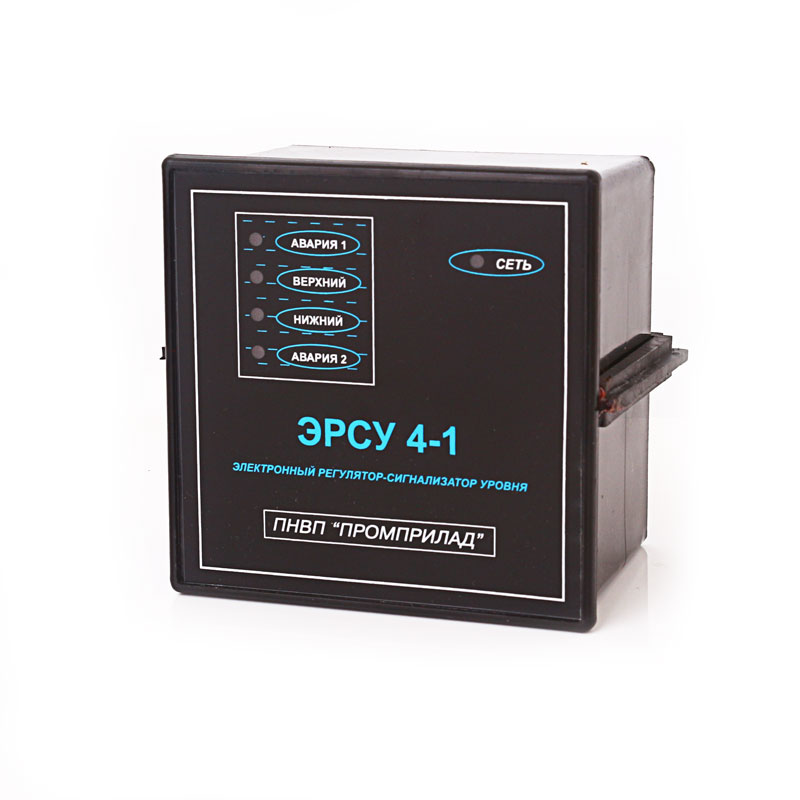

Регулятор ЭРСУ-4-1 (ЭРСУ-4-2)

Регулятор-сигнализатор ЭРСУ-4-1 и ЭРСУ-4-2 представляет собой электрону систему за контролем уровня жидкости в резервуаре. Предложенное устройство – это 4-канальный сигнализатор/регулятор уровня жидкости в контролируемой среде. При помощи светодиодной индикации устройство позволит сигнализировать о достижении нужного уровня и передавать об этом исполнительному устройству управляющий сигнал.

Оптимальные эксплуатационные условия

Система в нашем приборе – регулятор или сигнализатор с наименованием ЭРСУ-4-1 или ЭРСУ-4-2 рассчитана на применение во взрывобезопасной среде, в которой исключаются механические воздействия на измеритель. К измеряемой жидкой среде вводится требование по ее составу – вещества, которые в него входят, не должны оставлять твердого осадка на электродах датчиков.

Особенности конструкции и принцип измерений

Принцип действия электронного регулятора/сигнализатора базируется на зависимости величины электрического сопротивления между стенкой посудины и датчиком от уровня наполнения резервуара. Вся ситуация сведена к наполнению резервуара токопроводящей жидкостью, поверхность датчика погружается в жидкость и его сопротивление падает. При обратном действии, когда уровень падает, датчик обсушивается и сопротивление снова растет. По величие изменения сопротивления в сторону уменьшения или возрастания и можно будет судить о степени наполненности резервуара. При достижении заданного в устройстве уровня, произойдет сигнализрование при помощи светодиодных индикаторов, а также будет направлен управляющий импульс к исполнительному механизму.

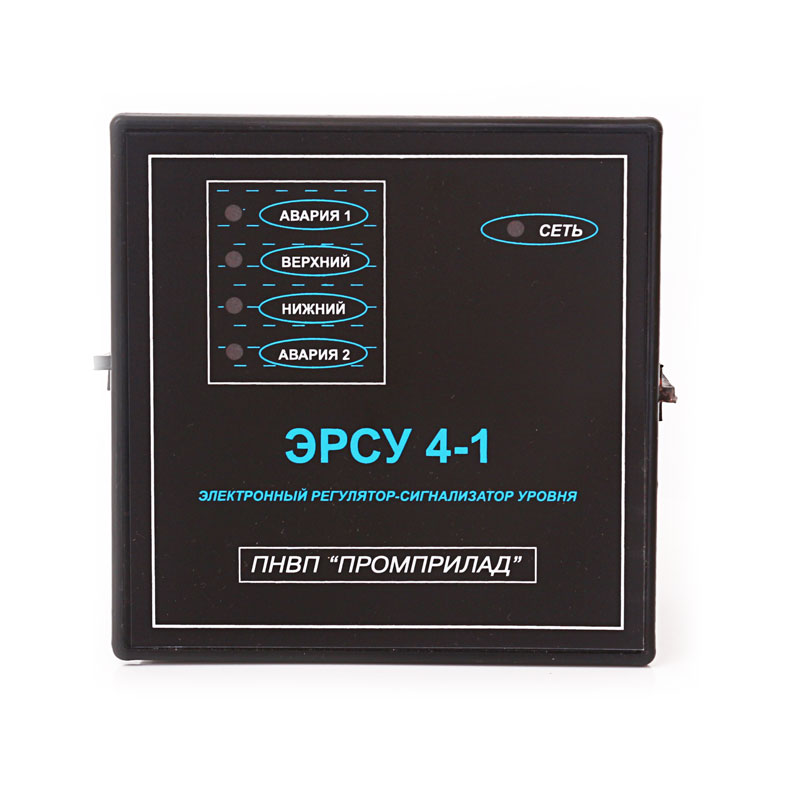

Используемая электрическая схема, которой владеет наше устройство, построена на базе каскадов транзисторно-релейного типа изготовления, в помощь им идет четыре выпрямительные элемента, питание которых происходит благодаря понижающему трансформаторному устройству. Панель спереди прибора комплектуется светодиодными индикаторными устройствами, которые свидетельствуют о работе устройства и о срабатывании сигнализации.

Каналы для регулирования, количество:

4

Каналы управления, количество:

1

Питающее напряжение прибора:

220В±10В

Потребляемая устройством мощность:

не больше десяти Ватт

Коммутационный выходной ток:

при 220 В:

при 36 В:

Электрическое сопротивление измеряемых жидкостей:

10,0 кОм

Вес счетчика:

0,5 килограмма

Габаритные значения:

0,096 х 0,096 х 0,075 метра

Вырез в щите должен иметь квадратные размеры:

9,1 см на 9,1 см
