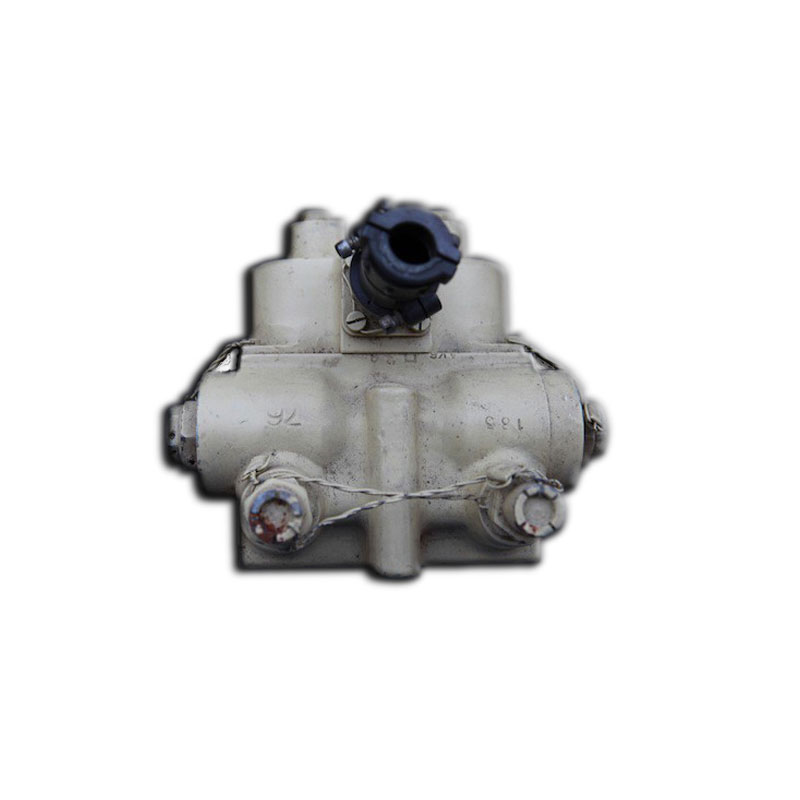

Распределитель 577.99.3048-01
Описание
Об оборудовании
Распределитель 577.99.3048-01 предназначен для изменения направления движения потока рабочей среды, в зависимости от управляющего воздействия. Можно фиксировать исполнительный механизм в определенные положения.
Является трехпозиционным и четырехходовым устройством. Оснащен гидрозамком. Может управляться при помощи электромагнитного или ручного способа.
Заводское название
Известен также как распределитель АЕИУ.306114.004-01. Гарантийное время работы составляет 60 месяцев.
Характеристики
- Условный размер прохода 4 мм.
- Давление в рабочем состоянии имеет номинальное значение 21,6 гкс на см2, минимальное значение 5,88 гкс на см2.
- На сливе максимальное значение давления составляет 1,96 кгс на см2.
- Номинальное значение расходы жидкости 8,3 х 10-5 литра в минуту.
- Во время расхода, потеря давления не превышает 1,96 гкс на см2.
- Во время включения распределитель срабатывает за 0,15 секунды, при давлении жидкости 20,6 МПа. При выключении это происходит за 0,1 секунды.
- Электромагнит имеет напряжение 27 Вольт.
- Рабочая потребляемая мощность 25 В.
- Вес изделия 2,65 килограмм.
- Длина 155,5 мм, ширина 147 мм, высота 137,5 мм.

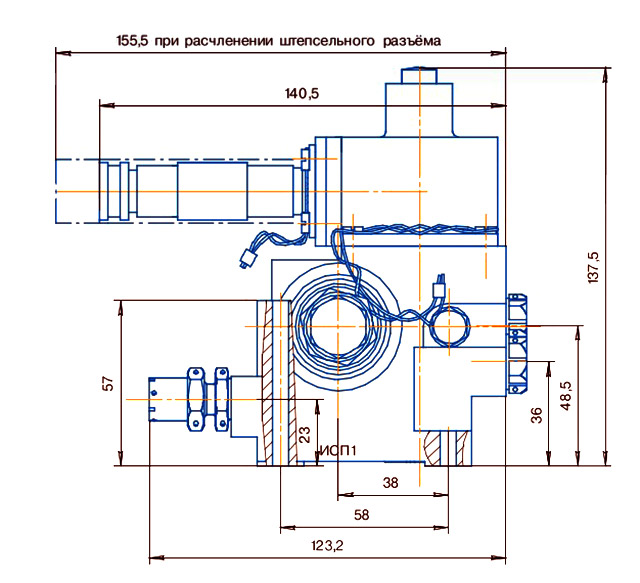

Рис.1 схематический вид сбоку

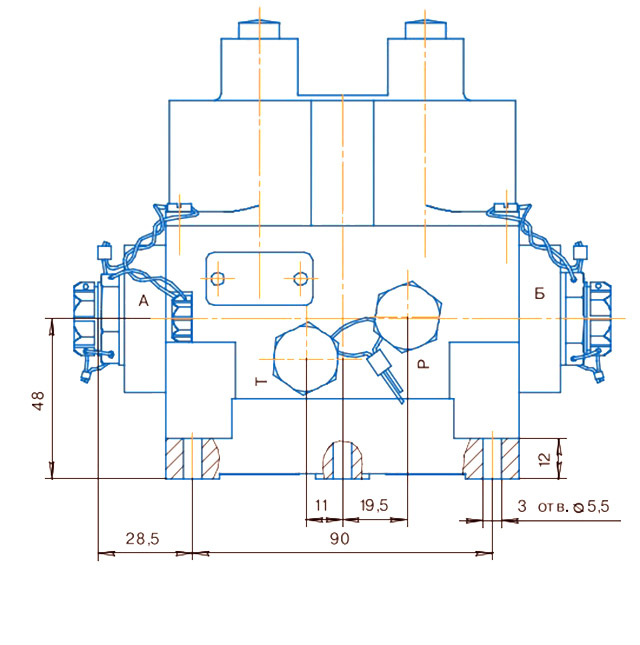

Рис.2 схематический вид сзади

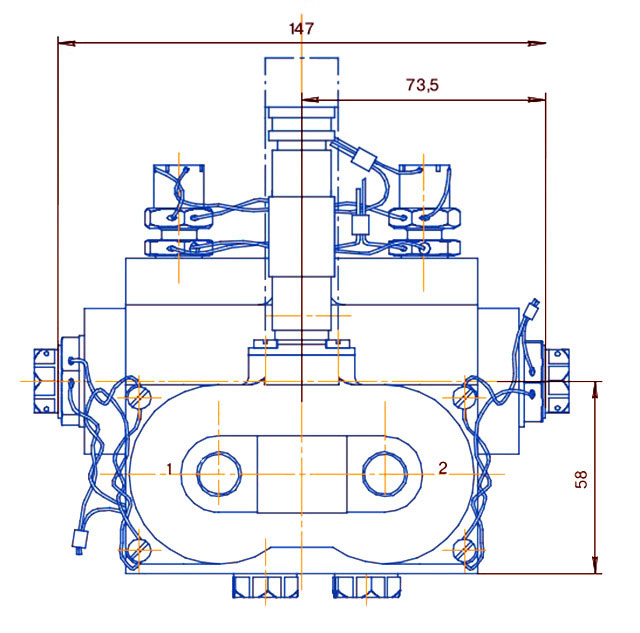

Рис.3 схематический вид сверху
