Описание
Блок питания Узор-КЭ - специализированное устройство контроля наличия пламени. Прибор отличается от аналогов повышенной точностью и скоростью срабатывания, увеличенным эксплуатационным ресурсом, использованием современной электронной компонентной базы, низким уровнем собственного энергопотребления и компактными габаритами, облегчающими встраивание устройства в уже действующие системы.
Назначение блока питания Узор-КЭ
Прибор контроля пламени типа Узор-КЭ предназначен для комплектования систем контроля работоспособности промышленных горелок различных модификаций. Устройство обеспечивает точный контроль наличия пламени, защищая производственный процесс от несанкционированного гашения горелок.
Устройство и работа блока питания Узор-КЭ

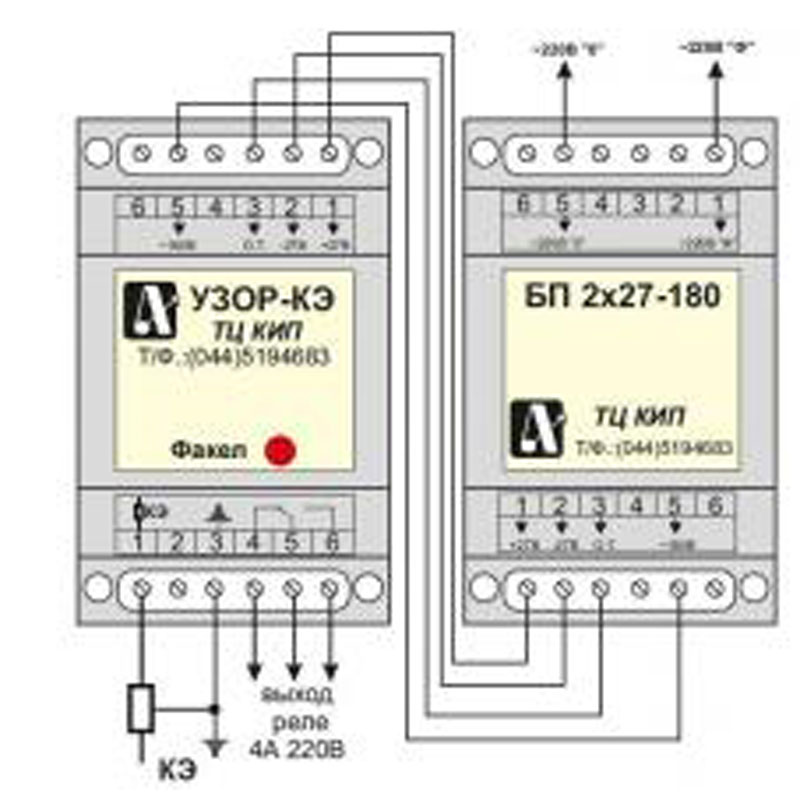

Устройство данного типа имеет модульную конструкцию, состоящую из блока измерения и блока питания. Оба прибора выполнены в формате компактного прибора с прямоугольным корпусом, предусматривающим монтаж в щитовой установке. На верхних и нижних выступах устройств имеются клеммные колодки для присоединения внешней линии питания, датчика пламени, выходного реле, провода заземления и соединения прирборов между собой.

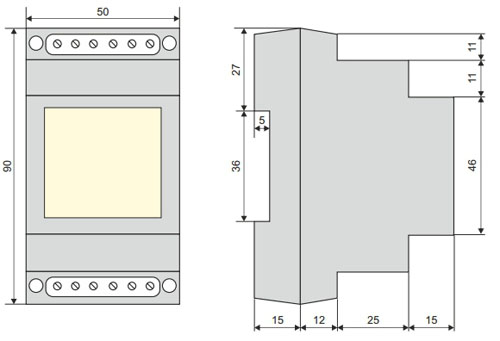

Рис.1 - Схема габаритных размеров блока питания Узор-КЭ
Возможно Вас заинтиресует устройство контроля пламени Узор-КЭ.
Характеристики
|
Название |
Блок питания на прибор Узор-КЭ |
|
Тип устройства |
Прибор контроля пламени, стационарный, электронный |
|
Тип блока питания |
БП2х27-180 |
|
Количество выходных контактов |
1 |
|
Предельный ток работы, А |
4,0 |
|
Предельный уровень рабочего напряжения |
220 В |
|
Характеристика габаритов, мм: - блок контроля пламени - блок питания |
94х70х54 94х70х54 |
|
Характеристика веса, кг: - блок контроля пламени - блок питания |
0,3 0,5 |
