Устройство контроля пламени Узор-КЭ предназначен для работы в качестве чувствительного элемента в системах автоматики и сигнализации погасания пламени горелки котла, камеры сгорания, печи. Применяется в системах автоматики, контроля оборудования и установок, в которых применяется пламя горелки. Используется в качестве датчика с автоматикой УЗОР, Ф34, КСУМ.

Конструкция устройства Узор-КЭ

Устройство Узор-КЭ состоит из нескольких узлов, а именно

  • сетевого блока питания,
  • блока электроники.

В качестве датчика применяется контактный элемент, который позволяет контролировать работу одной горелки.

Блоки собраны в пластиковых ударопрочных корпусах, которые допускают монтаж на DIN-рейку, а также могут быть установлены при помощи винтов на плоскость (выступающий монтаж). Подключение проводов производится к клеммным планкам, которые установлены на торцевых частях "Узор-КЭ" и рассчитаны на зажим при помощи винтов.

Питание устройства Узор-КЭ производится от внешнего блока питания, который вырабатывает несколько питающих напряжений. Собран блок в корпусе из пластика, который по размеру аналогичен электронному блоку датчика. В качестве исполнительного устройства в приборе контроля пламени используется мощное электромагнитное реле.

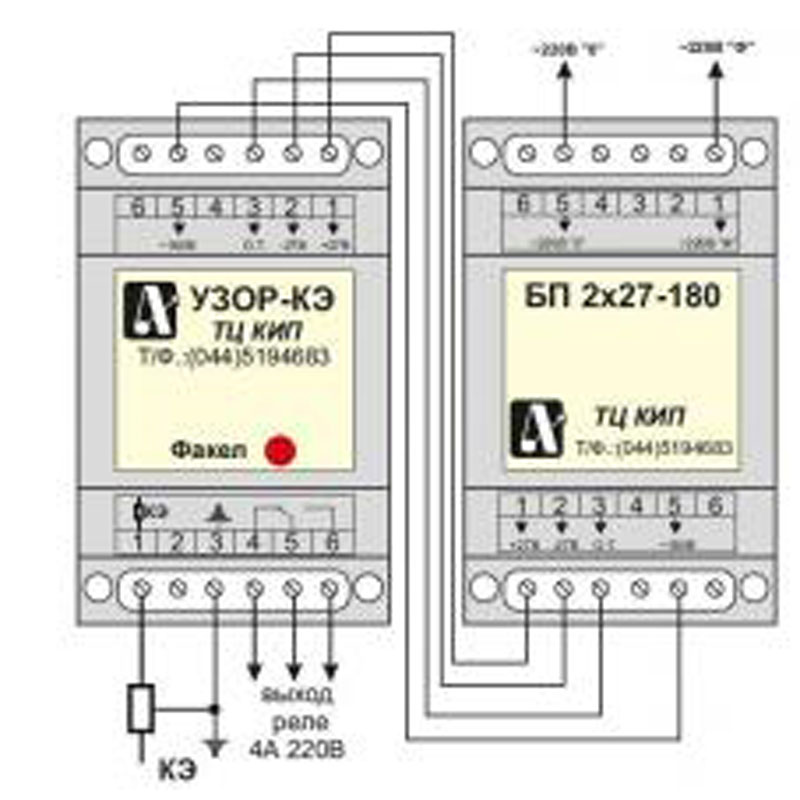

Для правильной работы устройства необходимо соблюдение фазировки при подключении сетевых проводов.

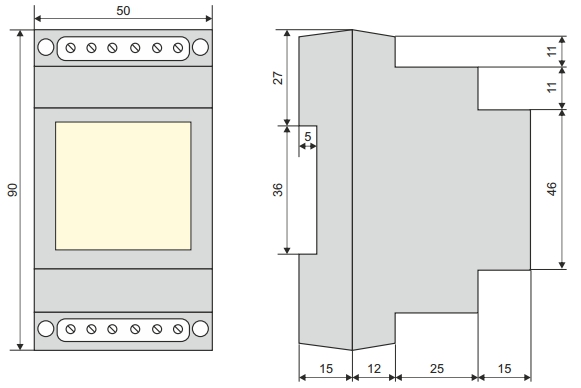

Рис.1 - Схема габаритных размеров устройства контроля пламени Узор-КЭ

Возможно Вас заинтиресует блок питания для Узор-КЭ.

Напряжение питания сетевого адаптера

220 В, 50 Гц

Исполнительное устройство

реле

Нагрузочная способность контактов реле

4 А при 220 В

Габаритный размер

блока питания

94х70х54 мм

"Узор-КЭ"

Масса

"Узор-КЭ"

300 г

блока питания

500 г
