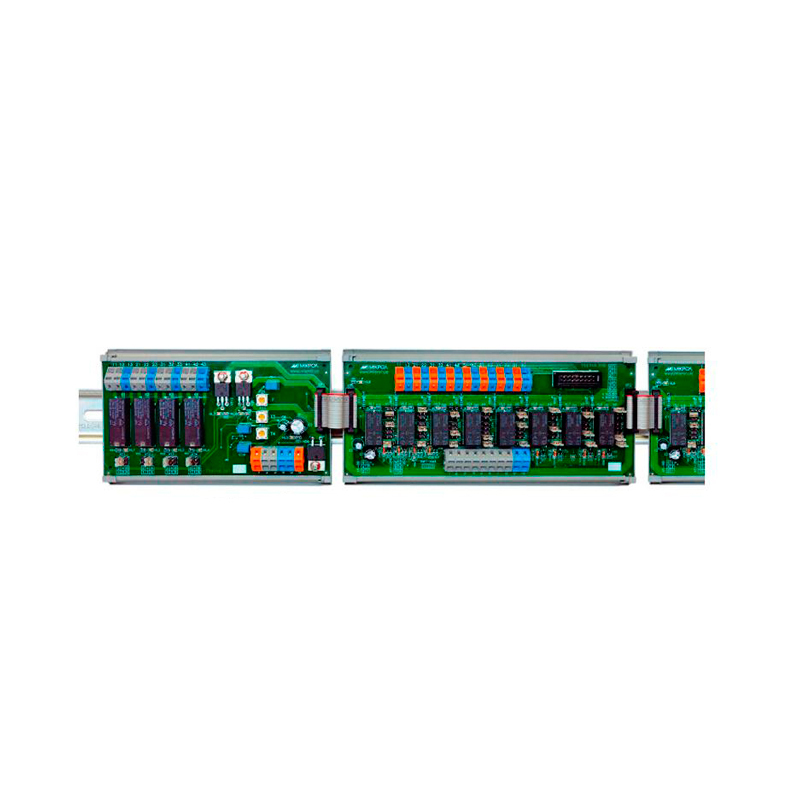

Прибор технологической сигнализации ПТС-164

Прибор технологической сигнализации ПТС-164 предназначен для обобщенной и поканальной сигнализации параметров технологических процессов, значения которых в процессе работы превышают те или иные технологические уставки.

Область применения

Прибор технологической сигнализации широко используется в локальных и комплексных системах промышленной автоматизации производственных процессов в схемах технологической и аварийной сигнализации.

Структура условного обозначения

Приборы технологической сигнализации ПТС-164 маркируются так: ПТС-164 – А-В(DD)где:

• А - количество блоков ПТС-85 (от 1 до 8),
• В(DD) - количество и длина соединительных шлейфов ПТС-85:
• В - количество шлейфов одинаковой длины
• (DD) - их длина в метрах – от 0,1м до 2м.

Примечание. Код В(DD) повторяется столько раз, сколько есть шлейфов разной длины. Если длина соединительного шлейфа для ПТС-85 не указана, то поставляется по умолчанию шлейф длиной 10 см.

Например: заказан прибор технологической сигнализации ПТС-164 с количеством ПТС-85 – 7 штук. Для ПТС-85 необходимы шлейфы: 0,5м - 4 шт., 1м - 2 шт. и 1 шт. -- 0,1м, то есть используемый по-умолчанию. Обозначение при заказе при этом будет выглядеть:

Конструктивное исполнение

Прибор технологической сигнализации ПТС-164 состоит из:

• Блока ПТС-25 (ведущее устройство), содержащего:
  • Четыре независимых канала обобщенной сигнализации с регулируемой частотой срабатывания F1 и F2.
  • Задатчик частоты сигналов сигнализации F1 и F2.
  • Задатчик задержки срабатывания сигнализации для 3 и 4 каналов.
  • Узел квитирования сигнализации.
  • Узел проверки сигнализации.
• Блока ПТС-85 (ведомое устройство), содержащего:
  • Восемь независимых каналов сигнализации с возможностью поканального выбора сигнала сигнализации (статического или динамического с задаваемой частотой) и номера канала срабатывания обобщенной сигнализации на ПТС-25.
