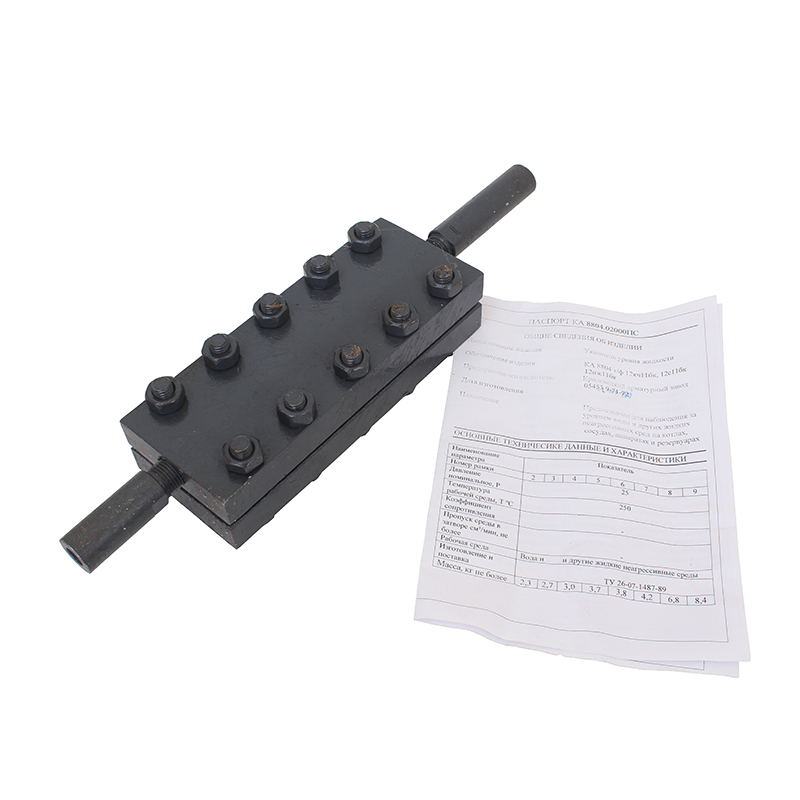

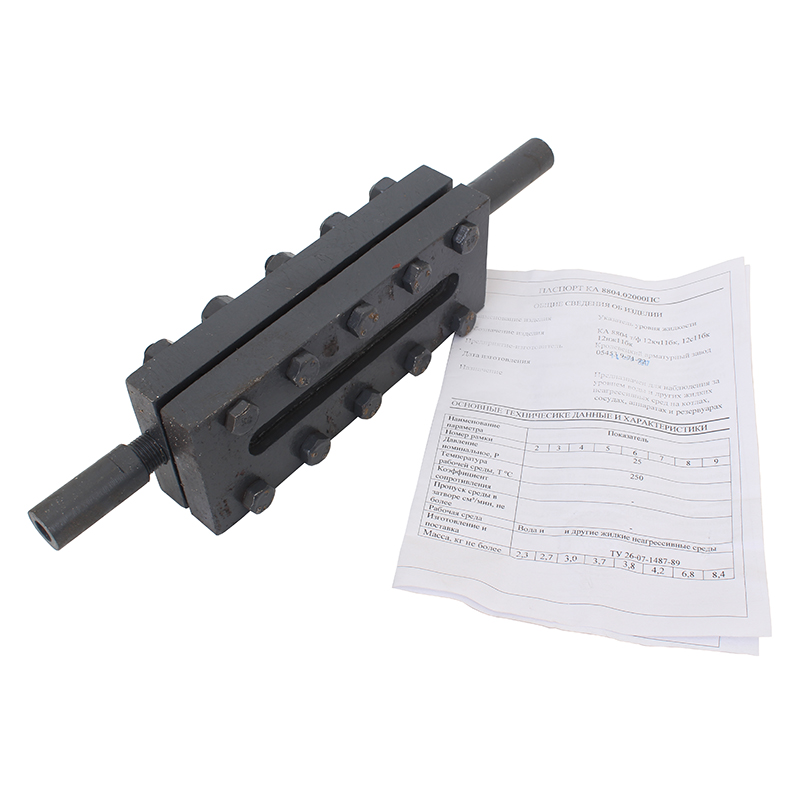

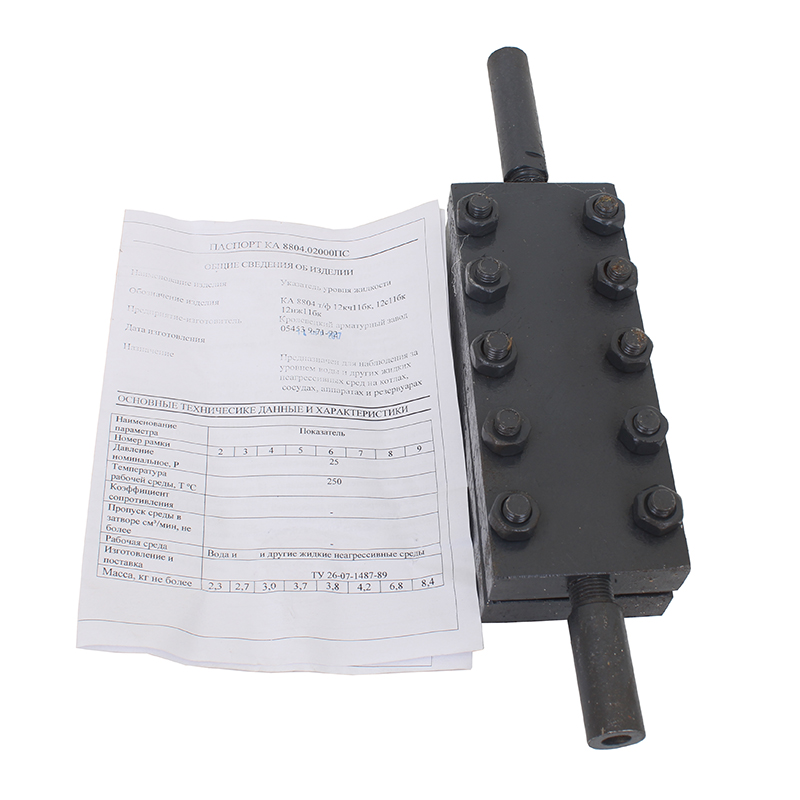

Указатель уровня жидкости 12с(нж)11бк

Документация:
Паспорт(756.98 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Указатель уровня жидкости 12с(нж)11бк применяется на запорных устройствах указателей уровня, устанавливаемых на котлах и резервуарах для воды и другой жидкой неагрессивной среды рабочей температурой до +250 °С.

Конструктивное исполнение

Рамка указателя уровня состоит из корпуса и крышки, между которыми вставлено рифленое стекло.

Детали указателя уровня жидкости 12с(нж)11бк изготовлены из:

  • корпус, крышка, штуцер – сталь,
  • прокладка – паронит,
  • стекло Клингера по ГОСТ 1663 – 81.
Габаритные размеры
Номер указателя уровня H H1 H2 L (длина стекла) Масса, кг не более
2 300 162 124 140 3,0
4 360 224 174 190 4,2
5 390 254 204 220 4,7
6 420 284 234 250 5,4
7 450 314 264 280 6,0
8 490 354 304 320 6,6
9 510 374 324 340 7,6
