Описание
Блок дистанционной сигнализации «Вега-сигнализатор Д», разработан для организации удаленного контроля технологического оборудования. Устройство может использоваться для контроля параметров работы модульных котельных, а также другого технологического оборудования.

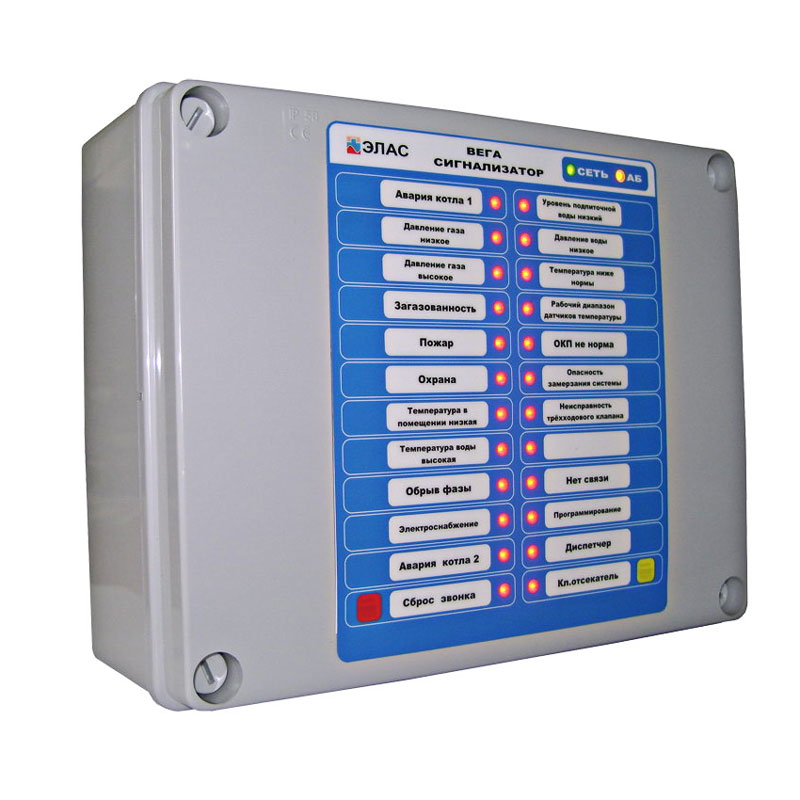

Устройство поставляется в пластмассовом корпусе, на лицевой панели которого расположены сигнальные светодиоды. Возле каждого светодиода находится карточка, для обозначения контролируемого параметра, карточки параметров заполняются пользователем самостоятельно.
Устройство и работа блока Вега-сигнализатор Д
Блок, в сети, является ведущим устройством (Modbus Master) и в непрерывном режиме опрашивает 24 дискретных переменных. По умолчанию, для переменных установлены следующие значения – 0 -нормальное состояние, 1-аварийное состояние.
В случае возникновения, на контролируемом оборудовании, аварийной ситуации, на лицевой панели устройства, загорается соответствующий светодиод и происходит параллельное включение звуковой сигнализации.
Характеристики
Основные технические параметры приведены в таблице:
|
№ п\п |
Характеристика |
Значение |
|
1 |
Питающее напряжение, В |
220 |
|
2 |
Рабочая частота сети, Гц |
50 |
|
3 |
Количество сигнальных светодиодов, шт. |
24 |
|
4 |
Максимальный ток коммутируемый, релейных выходов, А |
5 (30 В постоянного тока или 220 В переменного) |
|
5 |
Параметры связи для ведомого устройства |
Modbus RTU, адрес 1, 19200, чётный, стоп бит 1 |
|
6 |
Наличие гальванической развязки RS485 |
Есть |
|
7 |
Вес блока, кг |
3,5 |
|
8 |
Размеры, мм |
250х200х110 |
|
9 |
Используемая мощность, Вт |
25 |

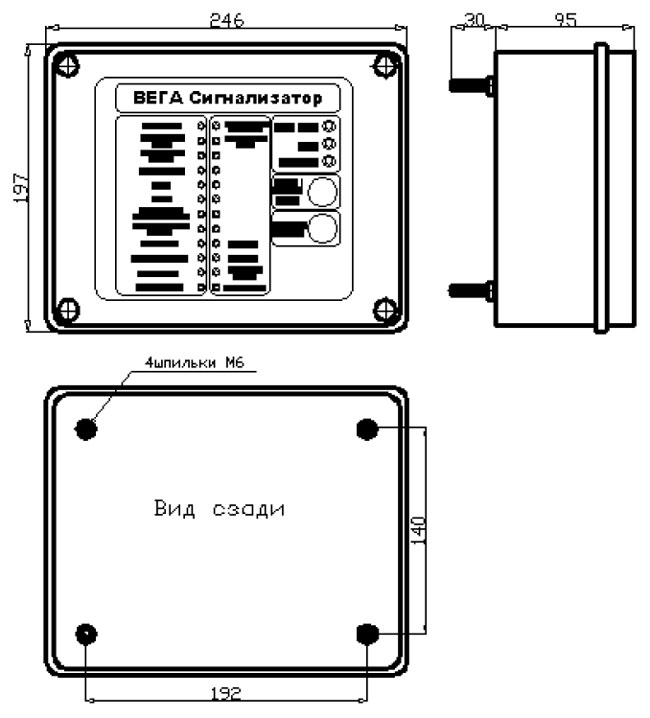

Габариты устройства
На случай отключения питающего напряжения, прибор оснащён резервным источником питания, который обеспечивает, непрерывную, работу блока на протяжении – 24 часов.
Связь с ведомыми устройствами происходит по интерфейсу - RS485, с использованием протокола- Modbus. Также производителем, рекомендуется использовать экранированный кабель, типа - витая пара.
Бесперебойная работа устройства может осуществляться только при соблюдении условий эксплуатации:
- Температура окружающего воздуха от +5°С до +50 °С.
- Максимальная относительная влажность - 80%
- Максимально допустимая вибрация - 25 Гц, с амплитудой 0,1мм.
Комплектация
Конечному потребителю устройство поставляется в следующей комплектации:
- блок «Вега-сигнализатор Д» - 1 шт.
- Карточки для подписи контролируемых параметров – 2 шт.
- Паспорт – 1 шт.
