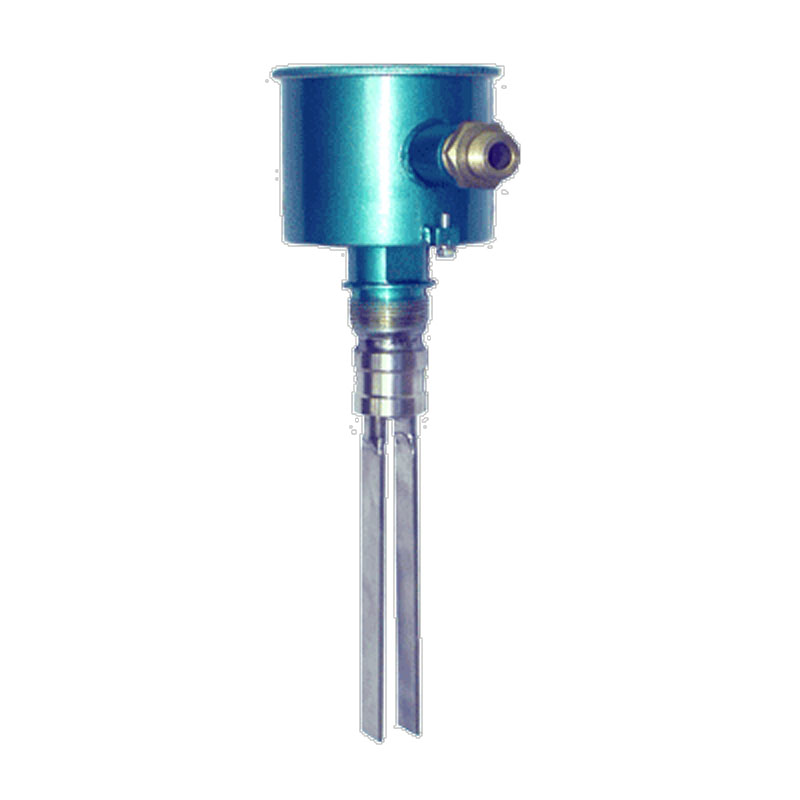

Сигнализатор ВС-540ЕР – унифицированный сигнализатор предельных уровней жидкостей вибрационного типа, выполняющий все функции поплавковых или емкостных датчиков. Выполнен в металлическом корпусе моноблочной конструкции с вмонтированным радиатором. Конструктивные преимущества прибора допускают использование во взрывоопасных зонах, предусматривающих вероятность образования взрывоопасных смесей паров и газов в соответствии с ГОСТ 12.1.011. Устройство легко монтируется в любом положении и лишено движущихся деталей, что гарантирует длительный срок эксплуатации.

Назначение сигнализаторов ВС-540ЕР

Сигнализатор ВС-540ЕР предназначен для фиксации предельного уровня (верхний или нижний) жидкости в различных емкостях складирования, трубопроводах или резервуарах, оснащенных мешалкой. Детали устройства, контактирующие с измеряемой средой, выполнены из нержавеющей стали, что позволяет применять сигнализатор не только в химической, но и пищевой промышленности. Функционирование прибора не зависит от температуры, плотности или электрических свойств контролируемой жидкости. Прибор не реагирует на пену, вычисляя поверхность жидкости с миллиметровой точностью.

Выполнение работы, внутреннее устройство

Устройство состоит из вибрационной вилки, приводимой в действие пьезоэлектрическим приводом, и блока электронного управления. Вибрационная вилка имеет собственную частоту колебаний, которая меняется при погружении вилки в жидкость. Разность частоты колебаний фиксируется электронным блоком, который управляет подключенным к устройству переключателем. Переключение метода определения уровня жидкости (верхний/нижний пределы) осуществляется посредством соответствующей перемычки на плате прибора.

Тип устройства

Моноблочный, вибрационный

Тип соединения с резервуаром

Резьбовая муфта

Диапазон давления рабочей среды, бар

-1…16

Температура рабочей среды (контролируемой жидкости), 0С

От -40 до +150

Верхний предел вязкости контролируемой жидкости, мм2/сек

10000

Нижний порог плотности контролируемой жидкости, гр/см3

0,5

Параметры питания

220-240 В; 50/60 Гц

Максимальное сечение провода кабеля электрического подключения, мм2

1,5

Максимальные параметры подключаемой нагрузки

1 А/300 В

Тип сигнального выхода

Оптотиристор, бесконтактный

Тип сигнализации о срабатывании

Светодиодный индикатор

Время срабатывания сигнализатора, сек

при освобождении от жидкости:

1,5

при покрытии жидкостью:

1,0 - 3,0

Класс взрывозащиты

1ExsdIIВТ4

Класс защиты корпуса прибора

IP66

Марка стали контактирующих со средой элементов

12Х18Н10Т

Температура хранения, 0С

От -40 до +85

Габариты, мм

корпуса электронного блока:

235х210х127

вибрационной вилки:

250х42х20

Вес, кг

Около 5,0
