Сигнализатор для предельного уровня рабочей жидкости ВС-540 представляют собой системы контроля и мониторинга уровня жидких веществ, которые хранятся в емкостях и резервуарах, находящихся под избыточным вариантом или атмосферным вариантом давления при температурах не больше 600С.

Предложенный тип сигнализаторов широко применяется для слежения за предельным наполнением емкостей и резервуаров, используемых для складирования жидких веществ. Также их устанавливают для контроля уровней в трубопроводах, по которым подаются жидкие материалы с вязкостью не больше 104 мм2/сек.

Работа сигнализатора ВС-540

Система сигнализации уровня представляет собой моноблочное устройство, построенное на основе камертонного в работе преобразователя (таким считается вибрационная вилка), а также блока по обработке сигналов. Для приведения в действие вибрационной вилки используется пьезоэлектрический элемент. Благодаря этому вилка будет вибрировать на своей частоте резонансного характера. Когда погрузить ее в измеряемую среду, то частота колебаний изменится, что и будет зафиксировано электронным блоком, который вследствие этого сформирует токовый импульс и передаст его на исполнительный механизм для переключения.

Детали сигнализаторов этого типа изготавливают из дорогой нержавеющей марки стали, что предусматривает возможным их использование для контроля пищевых жидкостей и химически активных жидких материалов.

При установке сигнализатора на резервуаре следует следить, для момента, когда вибрационная вилка была и находится на требуемом уровне. Чтобы установить сигнализатор его следует ввинчивать в специальную монтажную муфту (G11/2”), которая крепится к резервуару, хранящему жидкость.

Чем уникален сигнализатор

Предложенные сигнализаторы способны выполнять весь спектр функциональных возможностей емкостных и поплавковых датчиков, при этом полностью исключая любые недостатки и недочеты. Среди основных преимуществ можно отметить:

  • Независимость от плотности, температуры и электрических свойств исследуемых материалов;
  • Устройства позволяют детектировать поверхность жидкости с точностью в мм;
  • Владеют компактными размерами и просто монтируются в рабочей зоне;
  • В конструкции отсутствуют подвижные детали, что практически исключает их износ и дополнительное техническое обслуживание;
  • Исключается детектирование на пену, контролируется исключительно поверхность жидкости.

Питание устройства:

переменный ток: частота 50/60 Гц, напряжение 220-240 В

Температура контролируемой жидкости:

от -400С до +600С

Величина рабочего давления:

1…16 Бар

Максимальное значение вязкости жидкости:

104 мм2/сек

Минимальное значение плотности жидкой среды:

0,5 г/см3

Защищенность от пыле- влагозащищенности:

IP66

Система сигнализирования:

светодиодная

Тип выхода сигнализатора:

релейный, перекидной контакт

Временной интервал срабатывания:

От 1 секунды до 3 секунд

Вес устройства:

2,1 кг

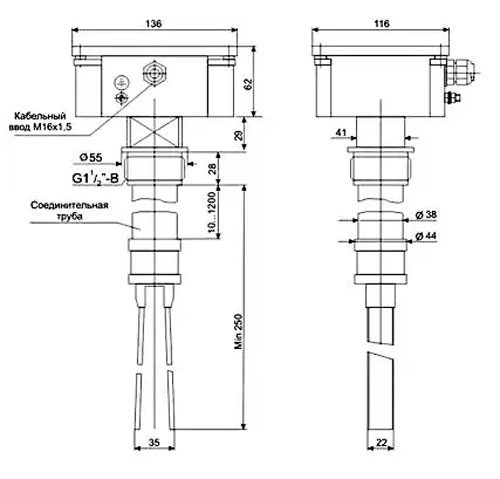

Схема габаритов сигнализатора ВС-540

Габариты сигнализатора ВС-540
