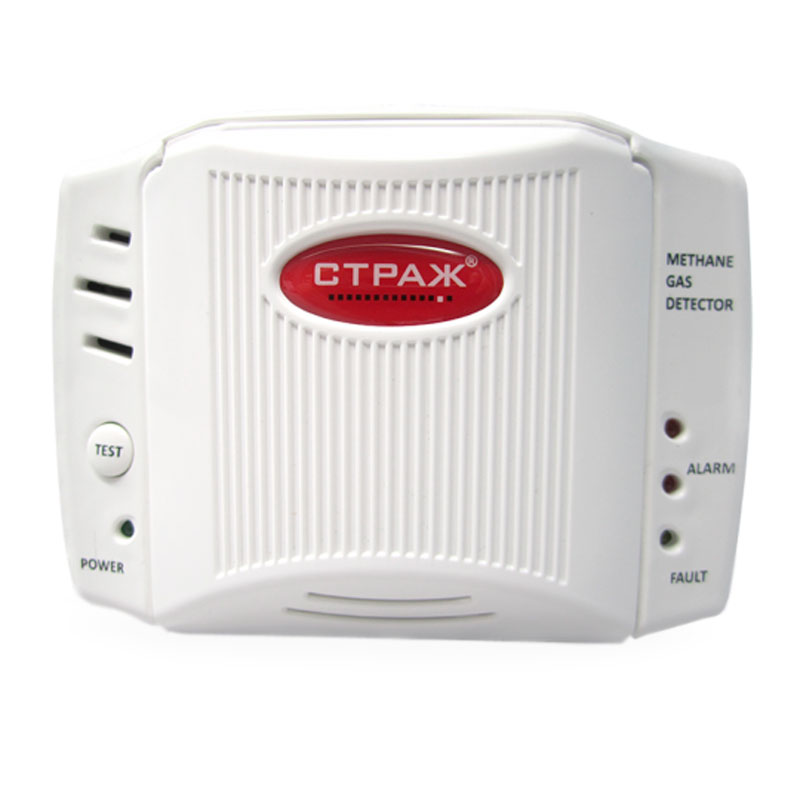

Сигнализатор газа Страж S10A4M
Серия:
Описание
Сигнализатор газа Страж S10A4M предназначен для автоматического контроля концентраций природного газа (далее метан) в воздухе взрывобезопасных зон бытовых, коммунальных, производственных помещений и котельных.
Устройство и принцип действия
Корпус сигнализаторов газа Страж изготавливается из ударопрочного пластика, исполнение - стационарное, со встроенной световой и звуковой индикацией.
Выходы управления внешними устройствами:
- импульсные выхода для управления нормально открытым отсекающим электромагнитным клапаном на 220В, 24В или 12В (гальванически развязано с сетью питания ~220 В);
- перекидной «сухой» контакт реле, который можно использовать для:
- передачи сигнала срабатывания на пульт сигнализации;
- управления нормально закрытым электромагнитным клапаном;
- управления светозвуковым устройством;
- управления вытяжкой.
| Параметры | Значения |
| Порог срабатывания по метану (СН4) | 0,5 % (10 % НКПР) |
| Порог срабатывания по превышению температуры | +55 С° |
| Уровень звукового сигнала тревоги на расстоянии 1 м | не менее 85 дБ |
| Время прогрева | не более 30 мин |
| Время срабатывания на метан во время прогрева | не более 300 с |
| Время срабатывания сигнализации на метан | не более 30 с |
Питание
|
110 В - 220 В ±10 %, 50 Гц 12 В .. 24 В ±10 % |
| Переключение источников питания | автоматическое |
| Потребляемая мощность при отсутствии тревоги | не более 2,2 Вт |
Класс защиты:
|
IP22D II |
| Габаритные размеры | 120х85х55 мм |
| Масса | не более 250 г |
| Межповерочный интервал | 1 год |
| Полный средний срок службы | не менее 6 лет |
Эксплуатация
Сигнализаторы газа Страж S10A4M сохраняют работоспособность:
- при контроле газовой среды в диапазоне температур от -10 до +40°С. Контроль температуры до +60°С,
- при относительной влажности воздуха до 90%,
- при атмосферном давлении от 84,0 до 107,0 кПа.
