Прибор ИП-6-ТК-Р-24В показывает собой измерительно-преобразовательную систему, обеспечивающую получение и обработку сигналов с последующей их визуализацией на цифровом табло. С прибором могут использоваться преобразователи температуры, термопары, измерительные шунты, а также другие датчики, которые способны генерировать унифицированный (уникальный) сигнал идущего от постоянного тока.

Особенности прибора ИП-6-ТК-Р-24В

  • Устройство поддерживает возможность подключения термопреобразователей с использованием трех- или четырехпроводных схем;
  • Возможность слежения за 4-мя параметрами и сигнализировании о выходе одного из них за граничный предел;
  • Имеется встроенный датчик контроля температуры холодного конца термопары;
  • Поддерживается конфигурирование измерительного входа в программной среде;
  • Наличие встроенного унифицированного выхода, поддерживающего работу с сигналами размеров 0÷5 ма, 0÷20 ма, 4÷20 ма;
  • Возможность непрерывного контроля исправности используемых датчиков.

Особенности конструкции и работы измерителя

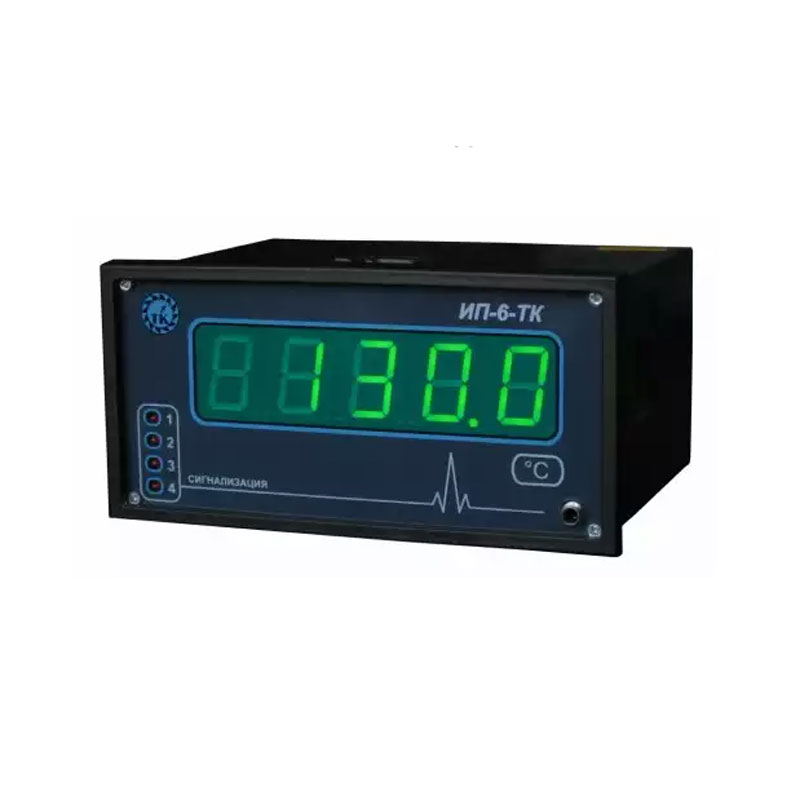

Прибор ИП-6-ТК-Р-24В выполнен в виде корпусного устройства, к которому подключаются измерительные датчики с помощью разъемов, расположенных на задней панели. Для отображения измеряемых величин применяется цифровое табло передней панели. Используемый индикатор является 5-разрядным и использует светодиоды зеленого свечения.

С измерителем могут применяться термопары, для производства которых используют медь или платину. В качестве термопреобразователей устанавливаются хромель-копелевые, хромель-алюминиевые или платиново-родиевые датчики. После получения сигнала с датчика происходит его преобразование с помощью встроенного модуля-преобразователя, который может работать с использованием линейной характеристики или корнеизвлекательной. Преобразованный сигнал выводится на цифровом табло, а также может записываться во внутреннее хранилище, которое рассчитано на 15360 записей. Сформированный архив данных можно передавать на компьютер для последующего анализа. Для этого применяется RS-485 порт и протокол связи ModBus.

Название параметра

Значение

Используемый диапазон входного унифицированного сигнала (миллиАмперы):

  • от 0 до 5
  • от 0 до 20
  • от 4 до 20

Поддерживаемый диапазон сигналов от измерительного шунта:

минимум

0 мВ

максимум

75 мВ

Используемая питающая сеть:

24 Вольта (постоянный вида тока от преобразователя)

Показатель потребляемой измерителем мощности:

8 ВА

Степень защищенности

IP41

Габаритные размеры (ШхВхД):

144х74х120 мм

Монтажные параметры:

137х68 см (вырез для щита), 140 мм (монтажная глубина)
